暴拆飞利浦8瓦LED球泡灯,内部如何设计?

发布时间:2014-04-16 来源:LED论坛 责任编辑:sherryyu

【导读】飞利浦LED球泡灯不管是外形,通用性还是节能效果都堪称一流,那么到底它的内部是如何设计造就这一奇迹呢?本文小编将为大家拆解一款飞利浦8瓦LED球泡灯,该球泡灯采用了飞利浦的经典外观造型,有很好的通用性,LED芯片的采用和铝质散热器的搭配使得节能和照明效果极好。那么就随小编来一探内部奥秘吧!

飞利浦LED球泡灯是飞利浦为为家居照明设计的节能照明产品。今天拆的这款球泡灯是飞利浦LED球泡灯8W暖白色,采用了飞利浦的经典外观造型,有很好的通用性,飞利浦LED芯片的采用和铝质散热器的搭配可以营造很好的节能和照明效果。

暴拆飞利浦8瓦LED球泡灯
PHILIPS 8W 3000K 600lm 44mA 220-240Vac 50-60Hz。

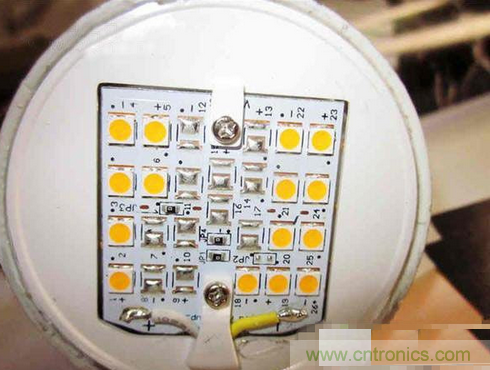

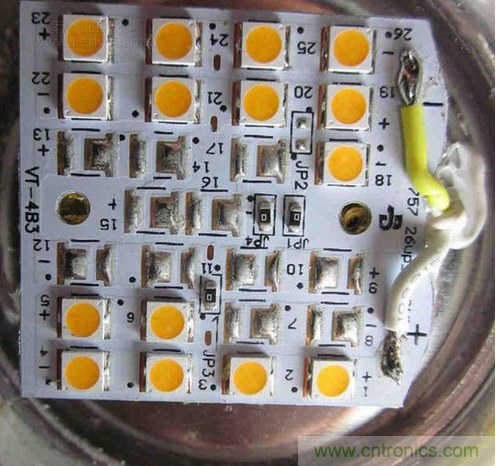

去除球面灯罩,可以看到LED 26个位置,有15颗暖白色LED。

飞利浦的几个不同功率led应该使用同1模块。

26颗=13W(每颗0.5W) 15颗应有7.5W。

暴拆飞利浦8瓦LED球泡灯

拧掉固定LED的两颗小螺丝

暴拆飞利浦8瓦LED球泡灯
[page]

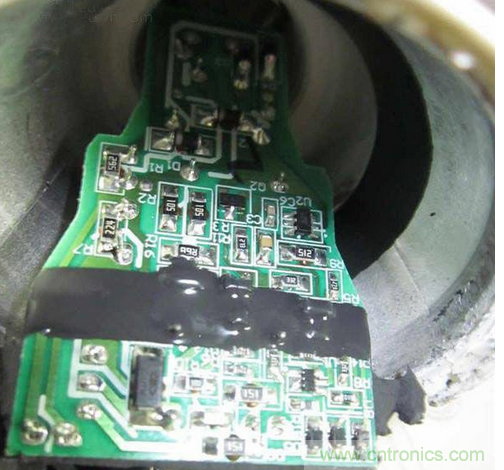

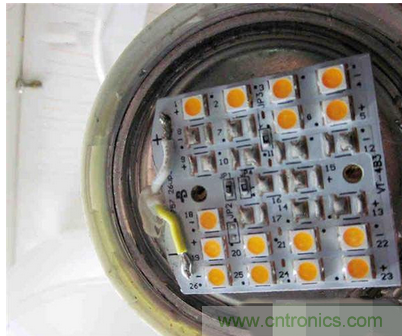

PCB背面,pcb形状一端逐渐缩小,两根线焊在灯头,内部空间太小只好用力扯出。

暴拆飞利浦8瓦LED球泡灯

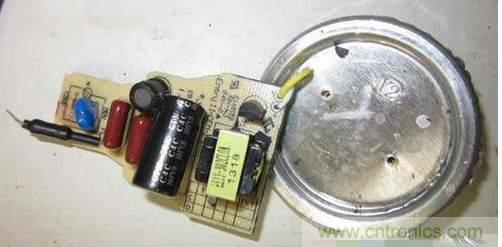

全部取出,来看看结构组成:整个灯体用纯铝密封,PCB下部注入密封橡胶,冷却后有固定和密封作用。

暴拆飞利浦8瓦LED球泡灯

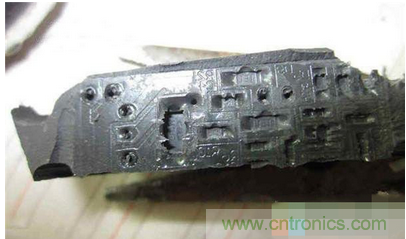

PCB背面在密封橡胶里留下清晰印迹。

暴拆飞利浦8瓦LED球泡灯

[page]
灯头部位设计了pcb卡槽,用来 固定pcb上部。


暴拆飞利浦8瓦LED球泡灯

LED后面是全密封的一体化铝质灯体。

暴拆飞利浦8瓦LED球泡灯

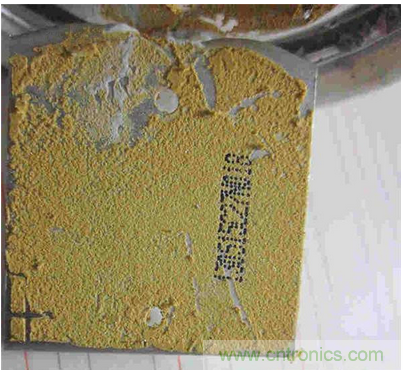

LED背面用一层导热粘胶。
暴拆飞利浦8瓦LED球泡灯

[page]

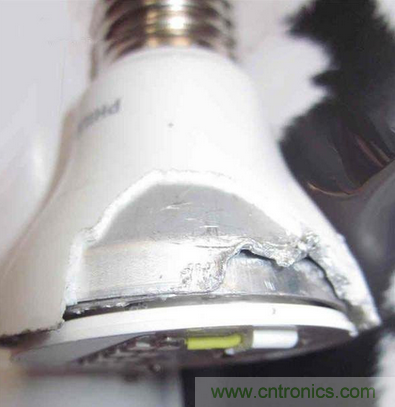

去除外壳一角,露出内部是铝质灯体。
暴拆飞利浦8瓦LED球泡灯

找到一个缝隙,用一字螺丝刀好容易撬开,看到还有厚厚一层密封橡胶,继续拆,露出了宽压恒流驱动电源。

暴拆飞利浦8瓦LED球泡灯

铝质灯体一体化散热,散热效果良好。

暴拆飞利浦8瓦LED球泡灯

[page]

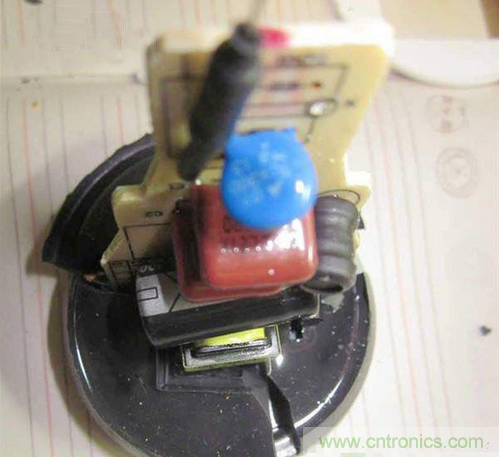

去除铝板上密封橡胶,显出电路板全貌,首先交流接入黑色热缩管包裹的电阻,后面方形ee13变压器。

暴拆飞利浦8瓦LED球泡灯

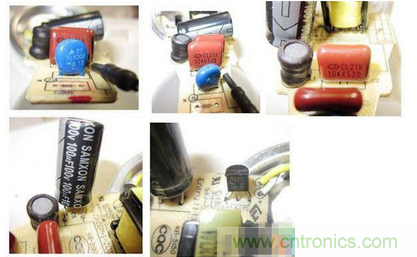

蓝色 压敏电阻 07 k300(最大交流电压300V)。

后面2颗红色CL21X薄膜电容和电感。

可以看到上面日期20121017。

SAMXON万裕电解电容(OEM大厂)。

电源专用3020 三极管。

暴拆飞利浦8瓦LED球泡灯

[page]
背面贴片,左边4个整流 二极管 组成整流桥。

暴拆飞利浦8瓦LED球泡灯

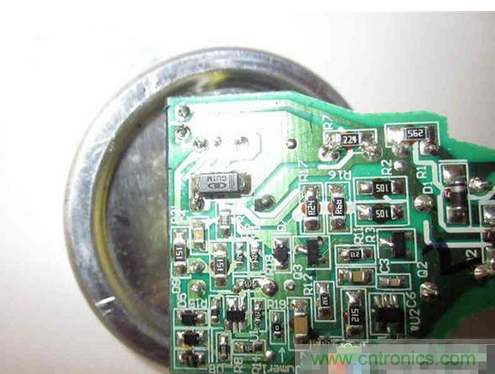

最明显的 海湾电子的GU1M稳压二极管。

暴拆飞利浦8瓦LED球泡灯
