【导读】前面小编也为大家拆解过最聪明的智能LED灯Hue，从Hue推出后，市场上先后也出了很多无线智能LED灯。最近很火热的国产智能LED灯iMagic，也是如此，它采用最新BLE技术的无线智能LED灯，可除了拥有一般的功能外，该灯可以通过APP端导入音乐，让灯光随音乐变换。是不是很“炫”？当然“炫”不能打发掉工程师们，本文就为大家拆解iMagic，看看它到底如何值得工程师们拥有？
自从飞利浦推出其智能无线照明系统Hue以后，国内市场上也推出了很多款通过WIFI或者蓝牙来控制的无线智能LED灯照明方案。无一例外地，用户可以通过安装在手机的客户端对LED灯得开关、亮度、色彩进行控制。
电子发烧友网小编最近也从国内的智能照明厂商手上拿到了一款情景照明的LED灯的工程样机——iMagic，没错就是这款在点名时间众筹的iMagic。根据设计厂商介绍，这是一款采用最新BLE（蓝牙4.0）技术的无线智能LED灯，能通过智能设备无线控制LED灯的开与关，调节灯光的颜色、亮度，设定定时开关及灯光音乐律动。
iMagic外观极其简单，上手先来看看包装盒真身。

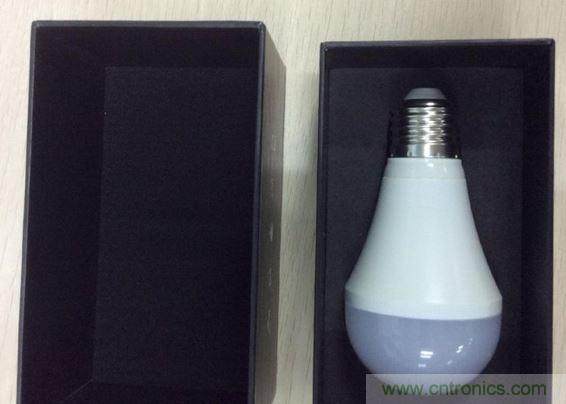

打开盒内所见。
目前iMagic蓝牙等只支持IOS控制，因此小编拿出ipad，下载app，准备体验一下其服务。
首次打开APP，这个灯和其他蓝牙设备一样都需要配对，这个大家都懂，在执行了配对之后，小编对灯的开关、亮度调整、色彩调整、距离等多方面都做了测试，效果都都挺令人满意。
另外这个客户端还有个灯光音乐律动控制功能，用户可以通过在APP端导入音乐，然后让灯光跟随音乐节奏进行变换。不得不说，这真特么是个好体验，谁用谁知道。

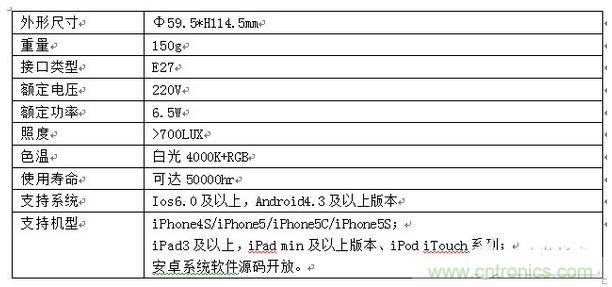

当然，作为一个极客，如果只是沉醉于其电光幻影里面，一个“炫”的评价就打发掉你们这些想看热闹的工程师，相信你们也不会答应。因此小编决定把它拆掉。在拆之前，我们先了解一下这个LED灯的具体参数：

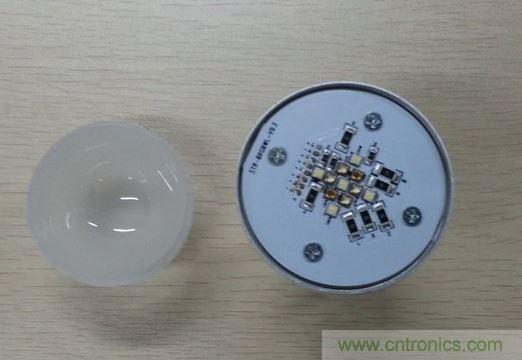

说句老实话，小编以前也没拆过这玩意，让我好生纠结，首先先把底部的灯罩拿下来，大家就可以看到PCB板子上面的灯珠和电阻，共有11颗欧司朗灯珠。

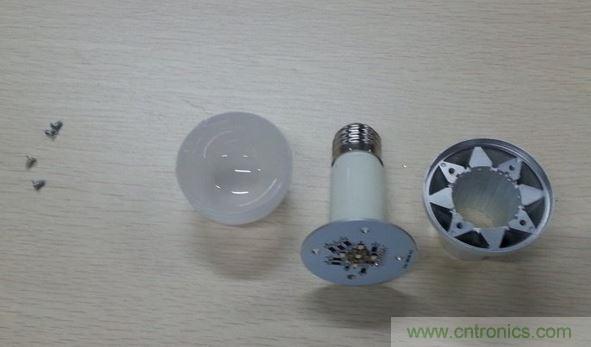

在把固定的螺丝去了以后，小编发现再想深入一步的时候，不知道该怎么下手了，细致观察了一段时间以后，发现不破坏模具而拆解，是根本不可能的。为了大众一饱眼福，我们唯有采取了暴力一点的方法。在螺纹灯头和散热基座中间有个固定的塑料圈，就从这里下手，什么钳子、镊子、剪刀都排上用场，把这个塑料圈剪掉以后，散热基座就被我卸下来了。

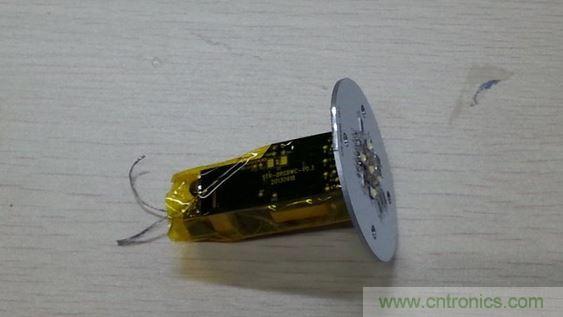

到了这个时候，还是无法看到无线模块和降压模块的真身。为了一探究竟，并避免破坏掉PCB板，我们唯有从螺纹灯头入手，这里用的工具还是剪刀。在把螺纹灯头剪开以后。我们终于看到了蓝牙模块和电源模块：

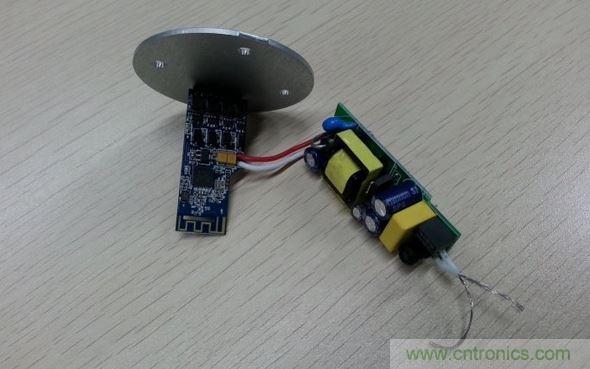

整体构件。

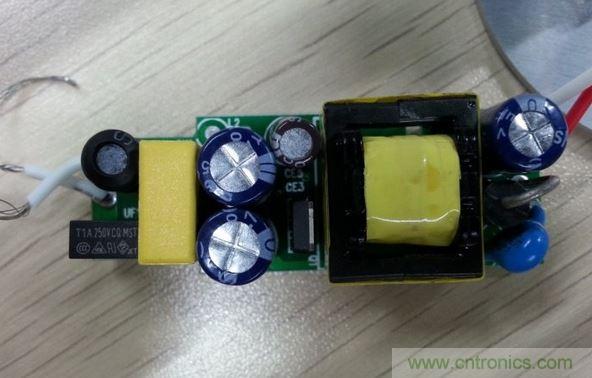

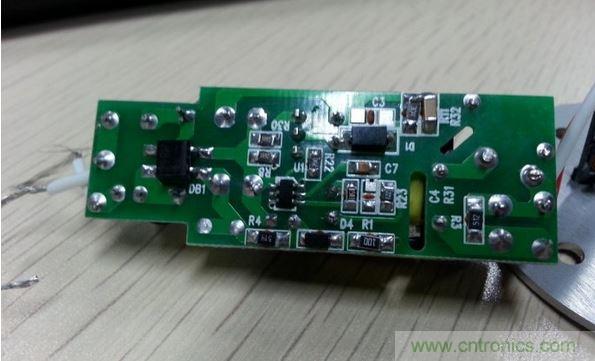

电源模块。

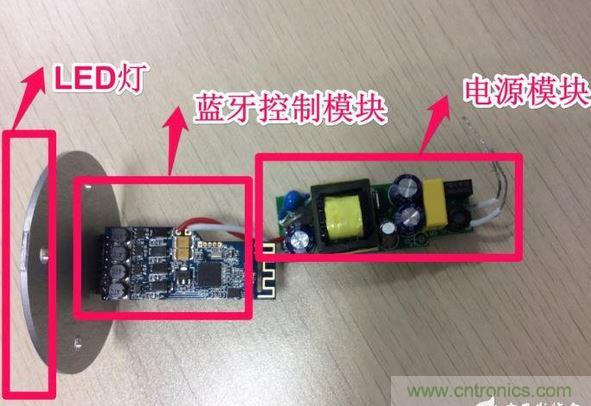

在初步了解了灯的整体构造以后，我们来了解一下各个模块的功能：

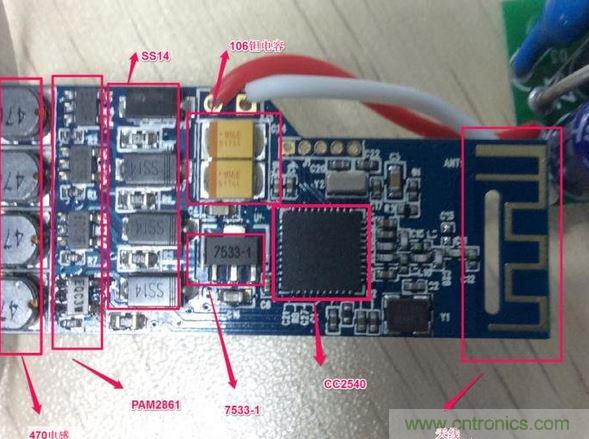

在对整个系统了解完以后，我们继续探究一下整个智能LED灯的关键部分——蓝牙和LED驱动模块的组成，如下图所示：

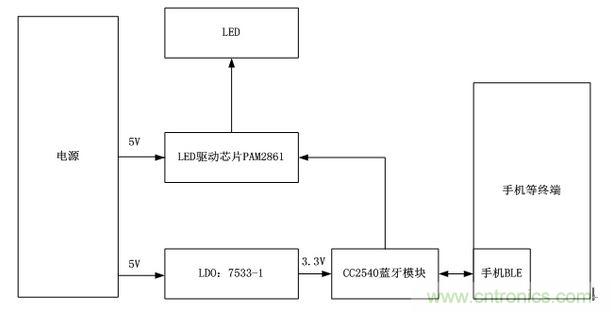

看完上面的PCBA板，我们再来看下整个系统的原理框图：
LED驱动我们常用的是恒流驱动，而iMagic选用的是PAM2861这颗芯片，PAM2861是一款于连续工作模式下的降压转换器，内置高精度电流检测器，能通过外置电阻设定输出电流，电流检测电压极低，只有0.1V，输出恒流精度为2%，十分有利于延长LED灯珠产品的使用寿命，也能使灯光效果更加真实。
而蓝牙模块的方案采用的是TI的 CC2540作为主芯片，具备直驱功能，通过对模块参数配置具有4路PWM输出用于灯的调节，不增加任何处理器的情况下可以通过向模块发送无线指令获得ADC，定时开关等一系列功能。

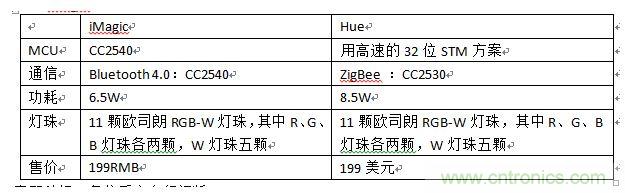

下面将iMagic和最近飞利浦推出的Hue，进行一个简单对比：
究竟那种好，各位看官自行评断。
总体来说，这款产品还是不错的，据小编所查，价格199元，对家庭照明、舞台照明是很实用的。另外iMagic这块产品的客户端的安卓版本是开放源代码的，对这个有兴趣的工程师朋友，可以自己开发自己专属的客户端。
