【导读】LED驱动电源的设计至关重要。同时需要考虑的因素也很多,效率、质量成本之间要达到一个平衡。如何找到平衡点,设计出一个较为优异的电源呢?本文介绍一位工程师自己设计的一个小成本电源,仅供大家参考。
方案特点:
隔离方案:能过CE
输入:AC85~265V
输出:9.05V电流0.7A
PF值:220V时,0.938(还可以调大一点)
THD:15%左右
电源效率:82%
尺寸:PCB40*25*16
整个电源材料成本约人民币8元

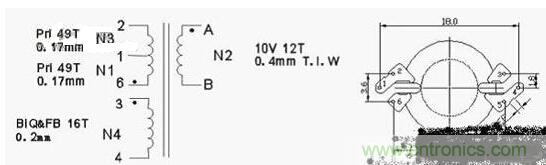

采用3x3WRM6变压器,变压器原理图如下:
图1:变压器原理图

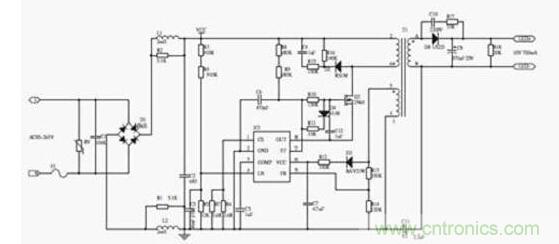

方案原理框图如下:
图2:方案原理框图
