看不懂节能灯的磁环参数选择曲线?小编来帮你

发布时间:2015-01-15 责任编辑:sherryyu

【导读】很多童鞋都看不懂参数曲线,实在晦涩难懂啊,小编也是不明白的很多时候。特别是关于节能灯中的磁环选择参数曲线,不怕,小编之前请教了一位高手,终于知道缘由了,这就分享给大家。

在常规选择中节能灯中磁环一般都选用可饱和环形磁芯,为使节能灯半桥逆变电路有良好的开关特性,产生良好的震荡波形,要求磁环必须如图所示,有近似于矩型的磁滞回线,在S形的特性曲线中以A点为起点,从A点到B点,再到C点和D点,最后回到原始的A点,这样就得到一个完整的磁化周期。

这样的磁滞回线有明显的饱和点和饱和段,而且具有良好的对称性。近似于矩型的磁滞回线可使磁环线圈中的电流波形前后沿较陡,能较好的满足三极管的驱动要求。如果S形的磁滞回线在各点上不能完全对称的话,都将严重影响节能灯半桥逆变电路的开关特性,导致损耗加大,三极管温升加剧。

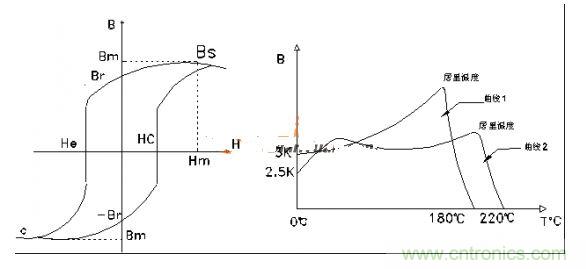

磁环的磁化曲线
图一为磁环的磁化曲线

图中:B为磁感应强度,BS为饱和磁感应强度,BM为最高磁感应强度,H为磁场强度,Br为磁场感应强度H=0时的剩余磁通,He与Hc为矫顽(磁)力。

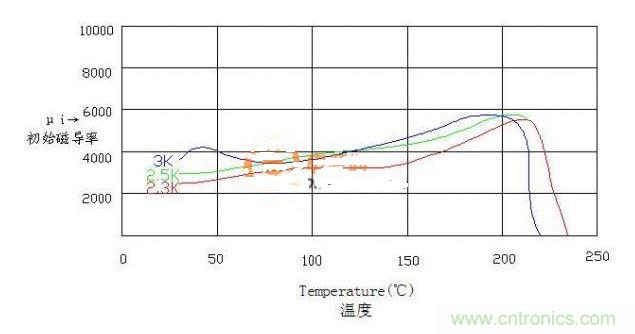

我们用另外一幅图来说明节能灯常用的几种磁环的磁性材料初始磁导率的温度特性曲线。
曲线1为磁导率3K的B与温度的曲线
图二中: 曲线1为磁导率3K的B与温度的曲线

由图中可见3K材料比较快的达到第一个峰值,然后快速下降至谷点位置,约80度,后缓慢上升,一直到居里点,约200度。曲线2为磁导率2.5K的B与温度的曲线。由图中可见2.5K材料的磁导率一直随温度在上升,谷点极其短,并且谷点温度比较高,达到了180度左右,居里温度约210度。

由上图可见曲线3为磁导率2.3K的B与温度的曲线。我们由图中可以看到2.3K材料随温度变化的B值变化并不大,谷点约150度,居里温度约220度。

由上面三种材料的温度曲线可见,三种材料的居里温度都可以满足节能灯的要求,节能灯壳内最高温度一般不会超过150度。三种曲线综合分析,3K材料稳定性能稍差,2.5K材料的谷点温度偏高,如果遇到节能灯壳内温度超高,达到最大值150度,而磁环在这个时候,B值不但没有降低,还在一直升高的话,必将导致三极管过驱电流加大,最终导致灾难性的后果。

2.3K材料由于其稳定的温度曲线,在节能灯中大受欢迎。若非有特殊要求一般节能灯都会选用2.3K或者3K的磁环。完美的温度曲线应该是次峰平,几乎看不见,而谷点长,最好在70-150度,居里温度只要有200度以上就可以了,可惜这样的磁环至今仍没有应用在节能灯上。
