电脑电源适配器拆解要得当,别“物财双失”!

发布时间:2015-01-15 责任编辑:sherryyu

【导读】若笔记本电源适配器出现故障不能正常工作,要怎么办?重新配置一个电源适配器要花费上百元,二手的也便宜不到哪里去。拿到外面维修又不划算,很伤脑筋!那就自己拆解尝试维修呗!但是很多人不了解拆解的重要性盲目拆解,最后导致电源适配器故障更严重或直接损坏,时间金钱全失啊。

人们生活条件越来越优越,基本上人人一本笔记本,使用笔记本电脑方便了我们生活的各个方面。而笔记本电源适配器是笔记本的重要组成配件之一,倘若笔记本电源适配器出现故障,笔记本或其他配件就不能正常的工作。这时候你要怎么办?重新配置一个电源适配器要花费上百元,二手的也便宜不到哪里去。拿到外面维修又不划算,想自己维修又不懂专业技能,很伤脑筋!

其实,许多电源适配器出现的问题并不严重,一般可以自己尝试拆解维修,这样就不用破费花钱购买新的了。那么下面由乐丰电器专家为大家讲解电源适配器的拆解方法。

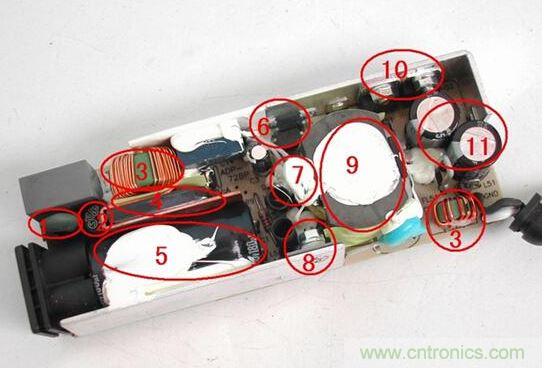

拆解前我们先来了解一下电源适配器的部件名称。

电脑电源适配器拆解
1:压敏电阻

2:保险丝

3:电感线圈(又称扼流圈)

4:整流桥

5:滤波电容

6:运放IC(集成电路)

7:温度探头

8:大功率开关管

9:开关变压器

10:次级整流管

11:次级滤波电容

除了这些元件外,另外电路板上还有可调节电位器和阻容元件等等。

笔记本电脑电源适配器的拆解方法

拆解工具:

电工刀、锤子、螺丝刀、电烙铁、美工刀等。
[page]

拆解步骤:

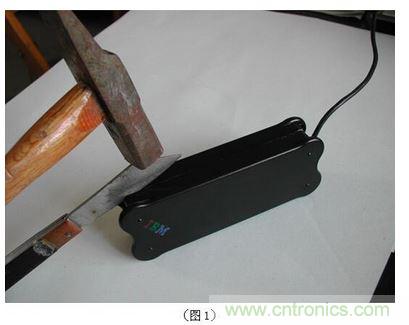

1、把电源适配器放在纸上,电工刀刀刃对准电源适配器的侧缝切进去,然后用锤子敲击电工刀的背部。由适配器的上下盖之间切进去,然后用电工刀沿着适配器的侧缝隙划几圈,这下可从上下盖某个裂开的部位,把刀深入进去,慢慢分开适配器的上下盖。
电脑电源适配器拆解

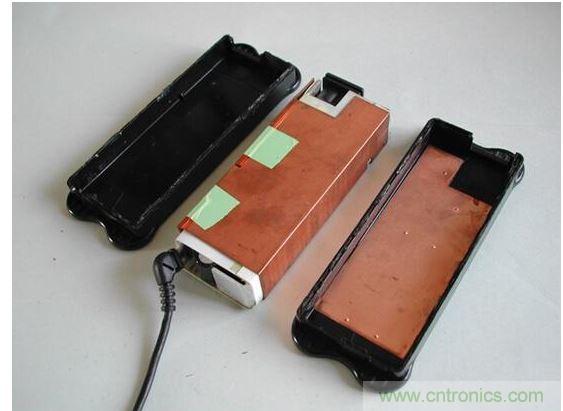

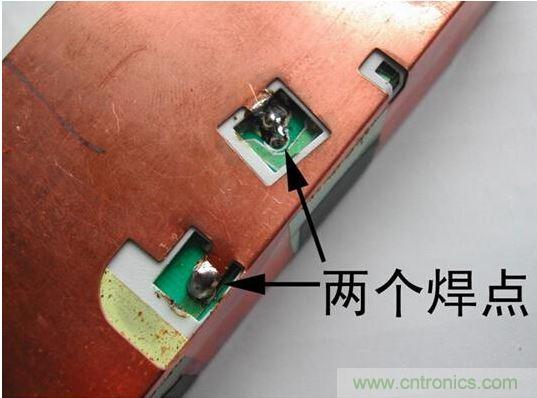

2、打开适配器的外壳,适配器外还包有铜质的屏蔽保护层,用美工刀隔开屏蔽层上的胶带,再用电烙铁焊开屏蔽层和电路板链接上的两个焊点(图3)就可以取下屏蔽保护层了。
电脑电源适配器拆解

电脑电源适配器拆解
[page]

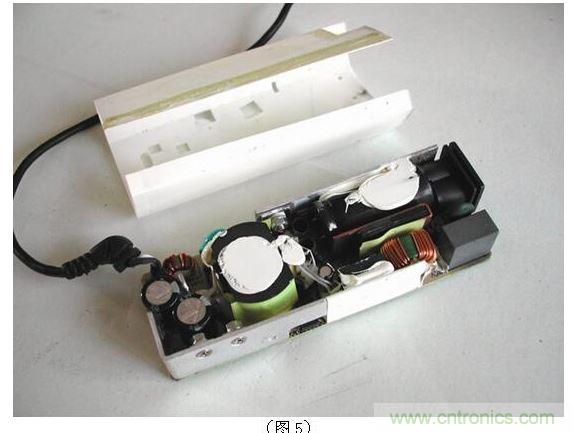

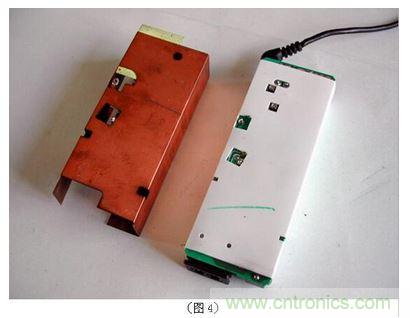

3、割开屏蔽层后,里面还有一层比较厚的硬质塑料膜(图4),用美工刀割开就可以看到电路板(图5)。
电脑电源适配器拆解

电脑电源适配器拆解

温馨提示:

很多人不了解相关拆解以及维修知识,盲目的的自己拆解和维修,容易导致电源适配器故障更严重或直接损坏,最终造成金钱和精神上的双重损失。笔记本电源适配器故障的主要原因还是质量问题,好的品质,是一个安全的保证,所以选择质量有保证的厂家至关重要。
