电路剖析:信号灯线性LED驱动原理

发布时间:2015-03-22 责任编辑:sherry

【导读】本应用笔记介绍了一款线性LED 驱动方案,用于驱动6串LED 信号灯,每串包含4只串联LED。每串LED 负载具有独立的阳极接点,阴极连接在一起。该电路采用汽车电池供电,最低电压为10V,最高电压为28V,能够为每串LED 提供350mA 电流。

电路说明:本应用笔记介绍了一款线性LED 驱动方案,用于驱动6串LED 信号灯,每串包含4只串联LED。每串LED 负载具有独立的阳极接点,阴极连接在一起。该电路采用汽车电池供电,最低电压为10V,最高电压为28V,能够为每串LED 提供350mA 电流。由于使用共阴极架构,检流电阻必须放置在LED 串的阳极端。LED 驱动器(MAX1683电流检测输入端的最大共模电压限制在4V,因此,检流电阻两端的电压必须经过电平转换,以地为参考,以符合驱动器的要求。一对 PNP 晶体管把LED 检流电阻的电压转换成以GND 为参考的电压,送入MAX16836电流检测引脚。下式提供了R1、R2、R3和R4 (电路图中U1部分)的计算。

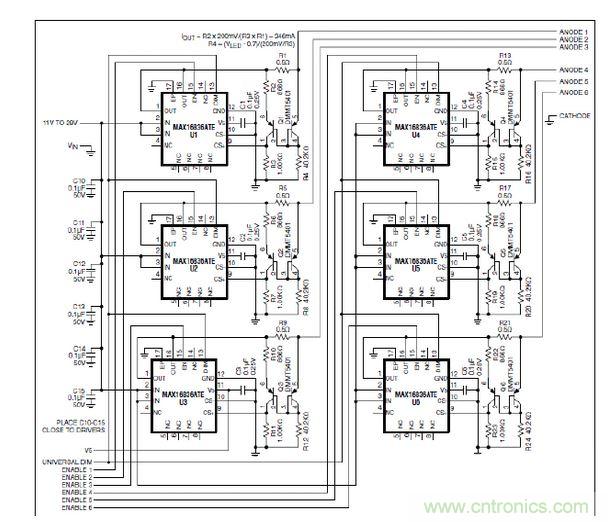

驱动器设计原理图
图1. 驱动器设计原理图

当LED 串的电压处于最小值(7.6V),而输入电压处于最大值(28V)时,LED 驱动电路功耗最大,大于7W。仅通过电路板散热很难耗散如此大的热量,所以,在高输入电压情况下,必须使用低占空比(低至25%)的调光信号驱动 UNIVERSAL DIM 输入,以降低驱动器的功耗。
