中心论题：

• 蓄电池和电池供电要求。
• 电池和蓄电池使用时的环境因素。
• 高效的双轨稳压电源介绍。

• SMD 系列的开关稳压器不需要散热器减小元件尺寸。
• 在补偿输入端接一个外部电阻器实现在 ±50% 范围内调整额定输出电压。
• 微控制器将转换器置于备用模式下大大降低供耗。

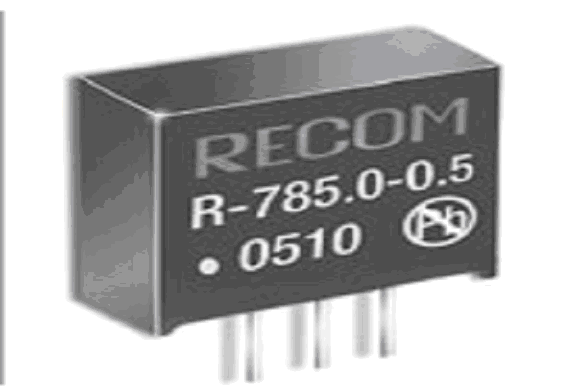

与通用电源供电的应用场合不同，用蓄电池和电池供电时，对直流 / 直流转换器有些额外的要求。首先要求效率非常高、备用情况下剩余电流低、机壳尺寸也要很小。直流 /直流转换器中不需要电隔离，因为电池本身就是隔离的电源， Recom 的 R-78 系列开关稳压器很适合此类应用。

另一重要因素是开关稳压器的输入电压范围。蓄电池的充电电压总是要比正常输出电压高，而且刚充完的电池输出电压会比标准值高。这就是说，在确定开关稳压器的输入电压范围条件时，即使电池没有就地充电，也必须考虑到充满电时的充电电压。在放电周期的末段，随着电池元件耗完电并停止供电，电池电压会急剧下降，因此，蓄电池输出电压会每次很快地降低一个电池元件的单位电压。如果输入电压低限不高，蓄电池组的剩余电能仍可继续使用。

由于电池和蓄电池经常在无控制的环境中使用，所以必须考虑环境因素。系统必须密闭在一个防尘、水密的机壳里。内部元件产生的热量不太容易散发出去，而散热器并不能满足要求，因为在机壳内空气流通很差。最好首先就避免产生热量，而不是增加复杂性、成本和重量，以此来让废热从密封的机壳里散发出去。换流效率哪怕只降低很小的一点都会导致出现过热问题，所以，经常要求效率达到 95% 以上。由于低功率转换器的典型效率约为 80% ，所以在应用中只有绝对必须的情况下才可以使用隔离的转换器，而开关稳压器本质上是一种低损耗设备，效率可达 97% 。

在使用电池和蓄电器的场合几乎总是要求元件尺寸要小，这里 SMD 系列的开关稳压器非常适合。由于它效率高，所以不需要散热器。在标准配置中，不需要有额外的外部元件。在补偿输入（ TRIM INPUT ）端接一个外部电阻器，就可以在 ±50% 范围内调整额定输出电压。远程开 / 关功能对于蓄电池或电池供电的应用场合也很有用。通过一个外部信号（例如微控制器）可将转换器置于备用模式下，从而大大降低供耗。备用状态下开关稳压器耗电为 20µA ，大约相当于蓄电池的自放电电流。

在许多应用中（如采用传感器的应用场合），需要另外有一个负（供电）轨，它所需电流一般比正供电轨小。迄今为止，常见的解决办法是使用一个带有双输出的隔离的直流 /直流转换器。即使不需要隔离，由于电负荷不对称，效率相对会低一些，这也会产生前面所说的过热问题。下面的应用中演示了如何用 Recom 的开关稳压器产生负和正双轨的输出， 图 1 显示了用正电压产生负电压的基本应用图。

表 1 显示了标准输出和负输出模式下 R-78xx 开关稳压器的管脚输出。两个输出极性的运行模式不同，因此电参数也不相同。即便如此，仍有可能达到 91% 的效率，这使它比隔离的转换器相比很有优势。可通过安排基本电路实现几种不同的电源配置，但最常见的配置是图 2 所示的高效的双轨稳压电源。

根据所需输出电压，输入电压范围有可能达到 4:1 ，与标准的隔离转换器比较，可以节省约 10% 的效率。通过使用这个电路，可以很容易地产生正轨和负轨电压不相同的非对称输出电压。当然，如果使用 SMD 系列的产品，就可使用输出电压补偿和开 / 关控制这类的额外功能，使该电路更适合用于蓄电式主电源。
