滤波器大致分为四类：低通、高通、带通和带阻滤波器。工程应用中，借助专业软件来进行计LC滤波器的设计往往具有事半功倍的效果（特别是对于我这种不懂滤波器的人来讲），只要设置好滤波器的参数指标，幕后的事情交给软件就行了。
以ADS2005A为例，设计了一个LC带通滤波器，欢迎大家拍砖。
参数指标
a.类型：最大平坦
b.通带: 200MHz-400MHz（插损<5dB）
c.阻带：DC-100MHz（插损>40dB）, 500MHz-1000MHz（插损>35dB）
d.基片: FR4
设计步骤
a.在图1所示下拉菜单中选择“Filter DG - ALL”，选择我们需要的带通组件
，放入原理图中。
图1
b.单击选中该带通组件，然后在“DesignGuide”菜单中选择“Filter”，如图2所示。
图2
c.此时出现Filter窗口，选择第一项（默认）“Filter Control Window...”，OK。
d.在弹出的“Filter DesignGuide”窗口中选择“Filter Assistant”选项卡，设置滤波器参数，点击左下角的“Design”按钮，如图3所示。
图3
e.此时滤波器电路已生成，可以通过“Simulation Assistant”选项卡进行仿真，也可以在自己的原理图中插入S参数模板（Insert->Template->S_Params）进行仿真。
f.如果仿真结果达到要求，则进行下一步，否则返回第4步，重新调整参数，直到仿真达到要求。
g.DesignGuide生成的电路使用的是理想电容电感，我们需要将其换成实际电容电感的模型，再进行仿真（因为模型的仿真更能真实地预测实际电路的特性）。在元器件库“RF Passive SMT Library”的“SMT Inductor”和“SMT Capacitor”中选择你所拥有的元件的库，将模型的值设为最接近的理想元件的值，替换理想元件，进行仿真。通常实际元件模型的仿真与理想元件的仿真差别较大，你可以回到第4步进行参数调整，直到实际元件模型的仿真达到指标要求。
设计结果

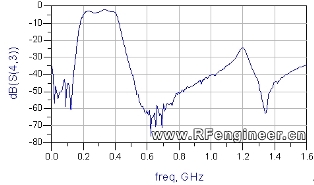

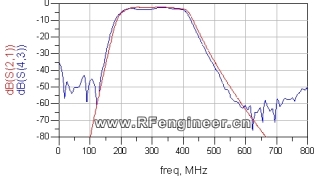

我们的实验室中有muRata的GRM36C0G050系列电容和TOKO的LL1608-F_J系列电感，实测结果是用Agilent的矢量网络分析仪进行测试。实测结果与模型仿真的对比如图4所示（蓝色为实测，红色为仿真），图5是DC-1.6GHz频率范围内滤波器的实测结果。
图4
图5
LC低通、高通、带阻滤波器的设计步骤与此类似，可以类推。
