光电转换- 前置放大电路的设计
　　
光电二极管
　　
光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性。但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。 　　光电二级管是怎样把光信号转换成电信号的呢？普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
　　
凡是利用一定的物性（物理、化学、生物）法则、定理、定律、效应等把物理量或化学量转变成便于利用的电信号的器件。传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。按照Gopel等的说法是：“传感器是包括承载体和电路连接的敏感元件”，而“传感器系统则是组合有某种信息处理(模拟或数字)能力的系统”。传感器是传感系统的一个组成部分，它是被测量信号输入的第一道关口。

光电二极管可以在2 种模式下工作， 一是零偏置的光伏模式； 一是反偏置的光导模式，具体电路如图1 所示。 在光伏模式时， 光电二极管可以非常精确地线性工作； 而在光导模式时， 光电二极管能够实现较高的切换速度， 但要牺牲线性； 同时， 反偏置模式下的光电二极管即使在无光照条件下也会产生一个极小的暗电流， 暗电流可能会引入输入噪声。 因此选用光伏模式。

运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出的高增益电压放大器。在实际电路中，通常结合反馈网络和不同的反馈方式，共同组成某些功能和特性不同的模块，这些模块是各种电子电路中最基本的环节。可见运放在电子电路中的应用之广。
　　
电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。

一般而言， A >=106 ， 所以R in ≈0； 即保证了光电二极管在光伏模式下的线性工作特性。 通过反馈电阻将光电二极管与运算放大器相连接， 将其产生的微弱电流通过较大的反馈电阻Rf形成压降， 从而实现光通量的改变—— 光电流——电压的I/ V 前置放大转换。

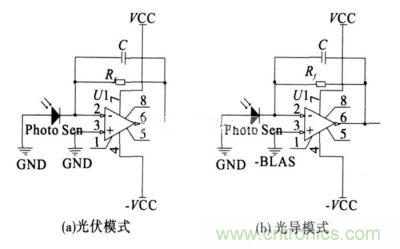

图1：光电二极管的工作模式

光电二极管的选择依据：

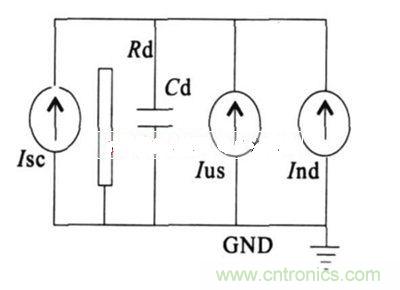

图2：光电二极管等效电路　　

图2 中I sc 为光电流；Rd 为二极管内阻；Cd 为二级管结电容； I ns 为二级管的散粒噪声电流；I nd为二极管内阻的热噪声电流。
