【电源设计小贴士7】:高效驱动LED离线式照明

发布时间:2013-01-28 责任编辑:hedyxing

【导读】在路灯应用中,一种可行的配置是创建300V/0.35安培负载的80个串联的LED。在选择电源拓扑结构时,需要制定隔离和功率因数校正 (PFC) 相关要求。隔离需要大量的安全权衡研究,其中包括提供电击保护需求和复杂化电源设计之间的对比权衡。

用切实可行的螺纹旋入式LED来替代白炽灯泡可能还需要数年的时间,而在建筑照明中LED的使用正在不断增长,其具有更高的可靠性和节能潜力。同大多数电子产品一样,其需要一款电源来将输入功率转换为LED可用的形式。

在路灯应用中,一种可行的配置是创建300V/0.35安培负载的80个串联的LED。在选择电源拓扑结构时,需要制定隔离和功率因数校正 (PFC) 相关要求。隔离需要大量的安全权衡研究,其中包括提供电击保护需求和复杂化电源设计之间的对比权衡。在这种应用中,LED上存在高压,一般认为隔离是非必需的,而PFC才是必需的,因为在欧洲25瓦以上的照明均要求具有PFC功能,而这款产品正是针对欧洲市场推出的。

就这种应用而言,有三种可选电源拓扑:降压拓扑、转移模式反向拓扑和转移模式 (TM) 单端初级电感转换器 (SEPIC) 拓扑。当LED电压大约为80伏特时,降压拓扑可以非常有效地被用于满足谐波电流要求。在这种情况下,更高的负载电压将无法再继续使用降压拓扑。那么,此时较为折中的方法就是使用反向拓扑和SEPIC拓扑。SEPIC具有的优点是,其可钳制功率半导体器件的开关波形,允许使用较低的电压,从而使器件更为高效。在该应用中,可以获得大约 2% 的效率提高。另外,SEPIC中的振铃更少,从而使EMI滤波更容易。图1显示了这种电源的原理图。

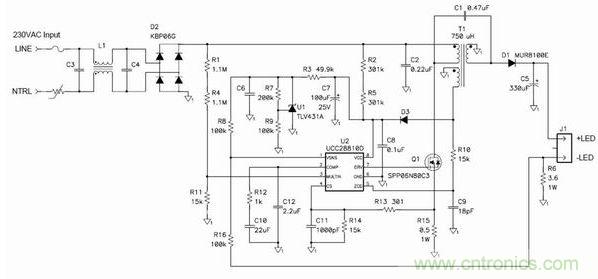

转移模式SEPIC发挥了简单LED驱动器的作用
图1 转移模式SEPIC发挥了简单LED驱动器的作用

该电路使用了一个升压TM PFC控制器来控制输入电流波形。该电路以离线为C6充电作为开始。一旦开始工作,控制器的电源就由一个SEPIC电感上的辅助绕组来提供。一个相对较大的输出电容将LED纹波电流限定在DC电流的20%。补充说明一下,TM SEPIC中的AC电通量和电流非常高,需要漆包绞线和低损耗内层芯板来降低电感损耗。

图2和图3显示了与图1中原理图相匹配的原型电路的实验结果。与欧洲线路范围相比,其效率非常之高,最高可达92%。这一高效率是通过限制功率器件上的振铃实现的。另外,正如我们从电流波形中看到的一样,在96%效率以上时功率因数非常好。有趣的是,该波形并非纯粹的正弦曲线,而是在上升沿和下降沿呈现出一些斜度,这是电路没有测量输入电流而只对开关电流进行测量的缘故。但是,该波形还是足以通过欧洲谐波电流要求的。

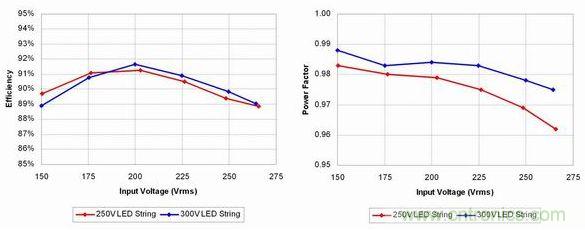

TM SEPIC具有良好的效率和高PFC效率
图2 TM SEPIC具有良好的效率和高PFC效率

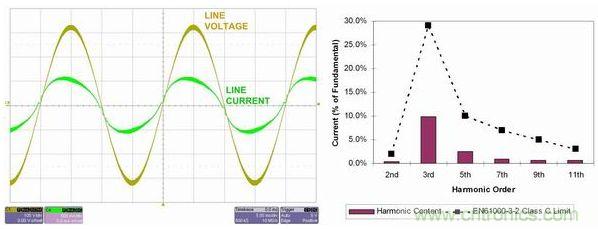

线路电流轻松地通过EN61000-3-2 Class C标准
图3 线路电流轻松地通过EN61000-3-2 Class C标准

下次,我们将讨论降低电源噪声的扩频技术,敬请期待
