【导读】一网友想知道手头上的十节电池每节容量是多少，便设计了一个容量检测电路，而针对这一电路众多网友也集思广益，纷纷给出了自己的设计观点，下面就来看看这位网友给出的设计原型以及其他网友的延伸设计，对于这样的锂电池容量检测电路，你又有什么更好的想法呢？欢迎大家探讨。
手头上有10节18650电池，由于想知道每节电池容量有多少，所以做了个简单的容量检测电路。

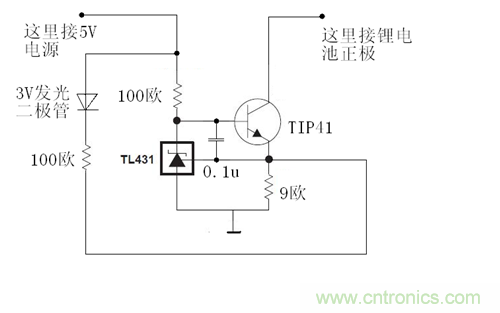

电路图如下：
0.1uF电容的作用是防止TL431产生自激振荡。
记录开始放电时间和发光二级管开始发光时间，再乘以277mA，就可以知道这个锂电池的容量了。

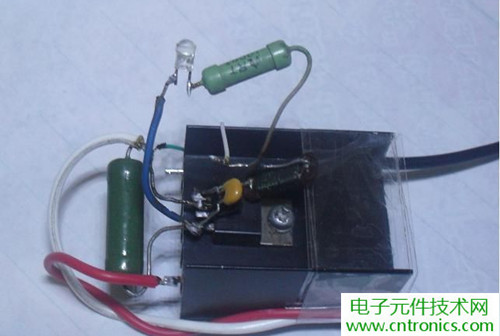

下面是做好的实物图：
黄色的是小电容，TL431被这个电容挡住了，最左边的是9欧电阻，会发热，个头不能小。
[page]

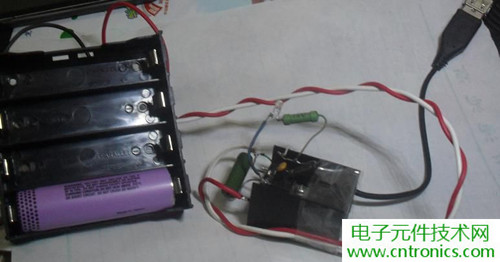

以下是全貌：
5V电压取自手机充电器。
以上是初版，下面是第二版：

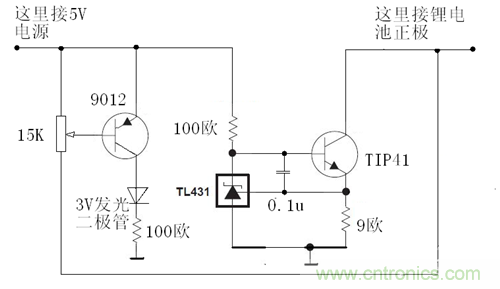

测试了2节电池后，发现了问题，就是电池放电到3V是发光二极管仍然不亮，如果继续放电将导致过访放电。改进后的电路图如下：
增加了一个可调电阻和9012，不再检测9欧电阻上的电压，而改为检测锂电池的电压。
调试方式：首先接入一个已经放电至3.05V的锂电池，调节可调电阻至放光二级管仅仅有及其微弱的一点点亮光，随着电池的放电，当电压降至3V时，发光二极管的亮度已经非常明显。
而接入一个电压大于3.1V的锂电池时，发光二极管完全不会亮。调试好之后，如果在二级管上并联一个音乐块，会更有提醒效果。
[page]
网友支招锂电池容量检测电路设计
针对这一锂电池容量检测电路设计，有网友表示“没有提醒功能，难道要一直盯着？”，众多网友也纷纷支招：
网友1：可以拔LED部分电路改进一下加上讯响器，到时候响了就知道电放完了，不用一直盯着。
网友2：再加个计时电路什么的 然后再加个数显。
网友3：可以加音乐集成块，以前见过别人利用石英钟加在线路中计时的。
网友4：弄个机械表，测量电池供电，电池到设定电压停止输出，表最终时间减开始时间。
网友5：可以把LED处并上石英钟，这样就可轻松记录了。
网友6：1、用C或者其他语言开发一个简单的并口控制程序，控制和读取并口的几个引脚的信号，并口的高信号为5v左右，完全可以作为开关信号，然后产生PWM信号驱动你的电路板（每一个高低平过程能释放的电池能量是可以换算出来的，前提是你的这个电路板每小时释放的能量是恒定的），通过计算信号数量就能相对精确的知道到底释放了多少能量。2、程序可以在启动时把某个脚的信号拉低，通过电阻连到你的3极管正极，当你的电路发现电池放电完毕时，本来是直接驱动3极管亮起来的，现在变成将并口的某一个脚变成了高信号，软件可以间隔几秒或者几个毫秒去读取这个脚的状态是高亦或是低，判定放电过程是否结束。
也有网友认为“电流太小了，随便一个18650都要差不多10个小时了”，而对于电流小，费时的问题，设计者表示可以“将9欧改为2.5欧，电流可以扩大到1A”。
对于这样一个简单的锂电池容量检测电路，你又有什么更好的想法呢？欢迎大家探讨。
