【导读】大家都知道驱动电机的时候，H桥上两个同侧的三极管不能同时导通，不然会因为驱动电路上的电流值过大，而烧坏了三极管，造成损失，得不偿失。那么如何克服这个问题？通常的方法是用硬件电路方便地控制三极管的开关，麻烦。本文讲解一款改进电路，可控制方向的H桥电机驱动，具体请看下文。
驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。

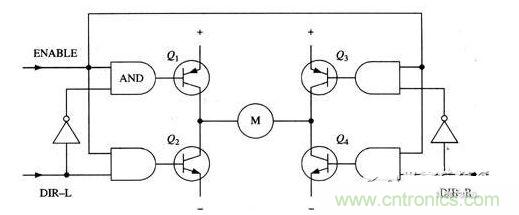

图1所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。而2个非门通过提供一种方向输人，可以保证任何时候在H桥的同侧腿上都只有一个三极管能导通。
图1 具有使能控制和方向逻辑的H桥电路

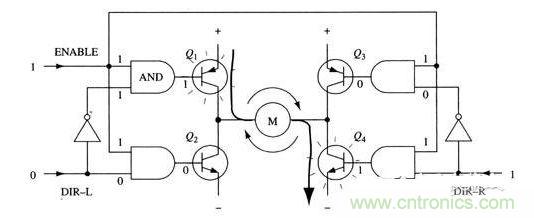

采用以上方法，电机的运转就只需要用三个信号控制：两个方向信号和一个使能信号。如果DIR－L信号为0，DIR－R信号为1，并且使能信号是1，那么三极管Q1和Q4导通，电流从左至右流经电机（如图2所示）；如果DIR－L信号变为1，而DIR－R信号变为0，那么Q2和Q3将导通，电流则反向流过电机。
图2 使能信号与方向信号的使用
