去年在淘宝19块包邮买的，到手后超费电，两节7号电池只能用两天，后来改了锂电，也只能用两天。之后一直放置，由于手感不错，没扔，准备改成有线鼠标的，今天得到一感应开关（TTP223）,准备改成感应式的，以提高节能效率。

利用TTP223超低功耗（工作电流仅0.003-0.005ma）取代无线鼠标自身的节能功能。用手机电板3.7v供电的话，计算得出ttp223功耗为0.111-0.141mw，待机功耗比大部分无线鼠标都要低。

感应鼠标使用感受：

1，使用2天电池依然有电（电池是10年的，去年充过电，到现在放置了三个月，改装时充了10分钟左右）。

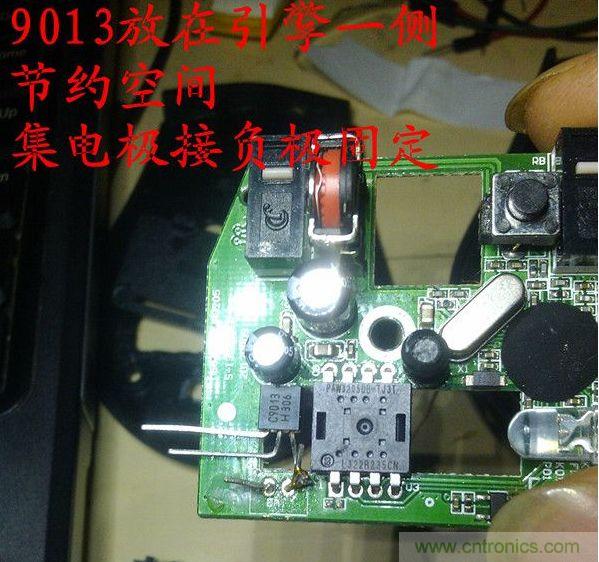

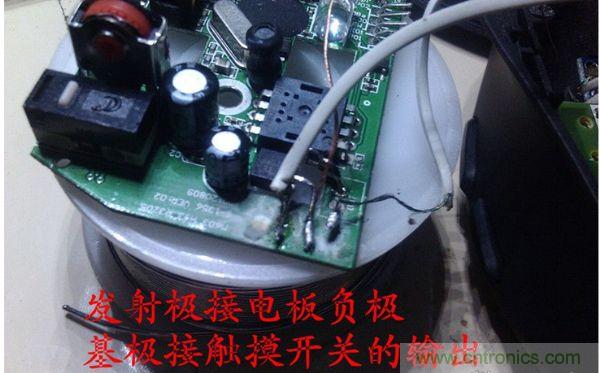

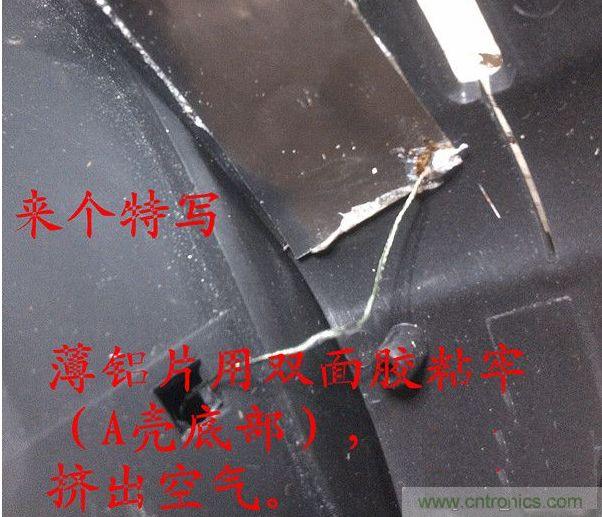

2，使用2天后出现感应失灵的情况，偶尔无法开机、无法关机，检查后发现：频繁使用会导致薄铝片与A壳脱离或松动（tttp223为电容式感应），加502重新粘牢。同时在9013基极加了个200k下拉电阻，故障排除。

3，使用鼠标时，如果手离开鼠标 后再次使用会有一秒左右的延迟，应该是开机扫描接收器产生的延迟。有强迫症有点受不了，不过习惯后就好。

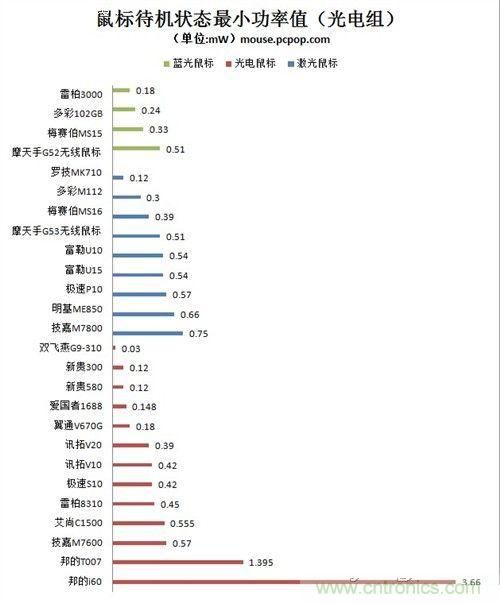

下面是网上找的多款品牌鼠标功耗对比图：

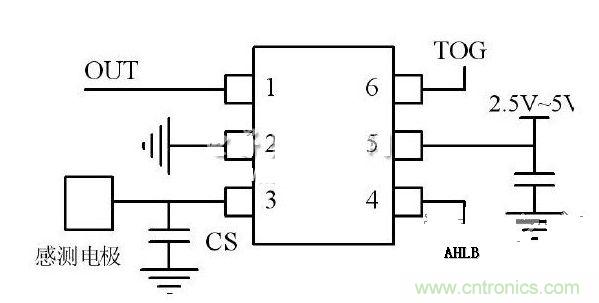

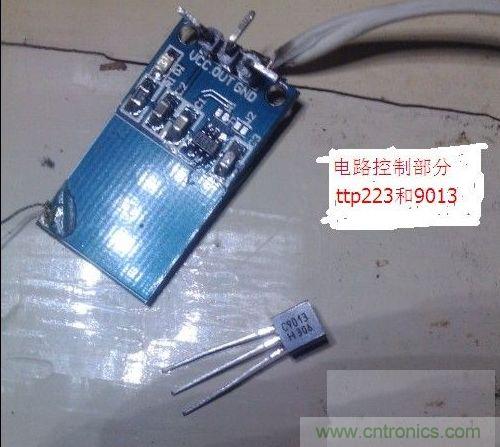

触摸介绍（ttp223）：

工作电压 2.0V~5.5V，输出 OUT脚；
可以直接控制继电器模块，也可以直接输入单片机的IO ，也可配合开关三极管使用；
S0T23-6封装，属于业界最小，设计方便；
外围只需一颗CS电容，设计简单；
感测距离达5cm以上，可通过改变CS电容参数调整感测距离；
多种输出方式任期选择；
可部分替换QT100，成本低廉；
抗干扰能力强，不会误触发。

[page]

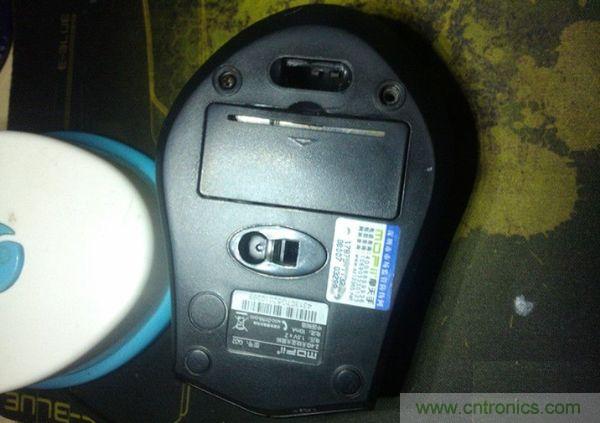

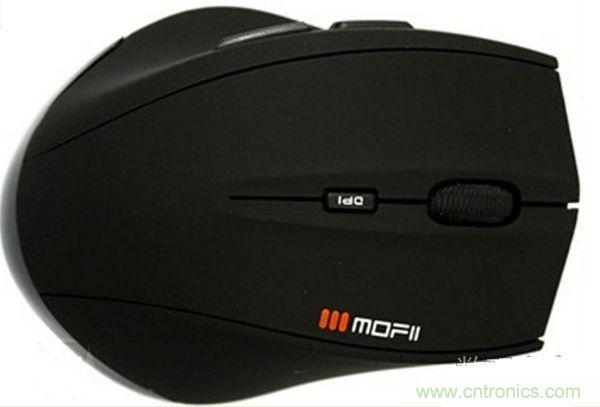

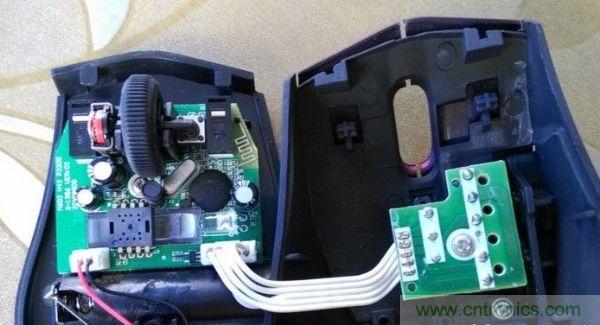

摩天手G52

以前没改的图。

[page]

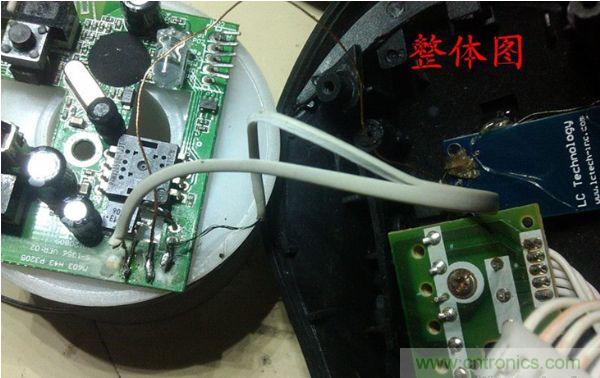

手离开，电路即断开。

[page]


[page]


[page]

[page]


改装时电池冲了10分钟左右，今天用了一天，还有电。
