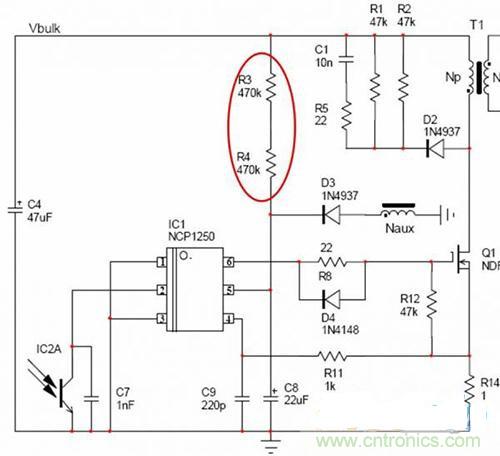

第一种方式：从整流桥后的Vbulk处接电阻到VCC，见(图一)的R3、R4。此处要注意R3、R4的耐压，如果是普通的1206电阻，至少要3颗;用高压类型的，也最好用2颗。这种启动方式是早期的，由于R3、R4一直在消耗功率，在追求低空载功耗的今天，基本已被淘汰。

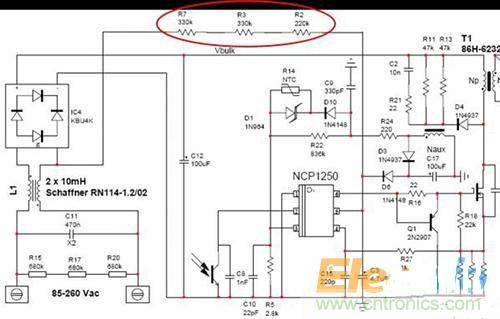

第二种方式：从整流桥前的L或者N处接电阻到VCC，见(图二)的R2、R3、R7。这种启动方式比第一种相比，R上的功耗降低了，缺点是启动速度变慢了，但一般电源的开机时间要求并不严格，基本可以满足要求，也是目前用的较多的启动方式。

[page]

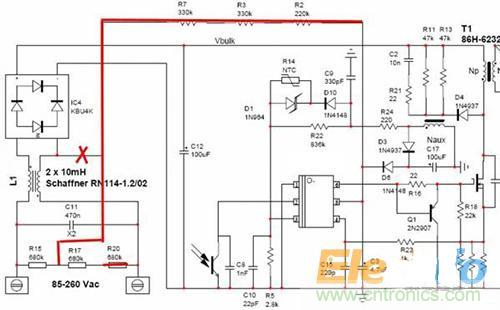

对于存在X电容放电电阻的，还可以利用这放电电阻，见(图三)。可以省去多余的启动电阻，节省空间和成本。

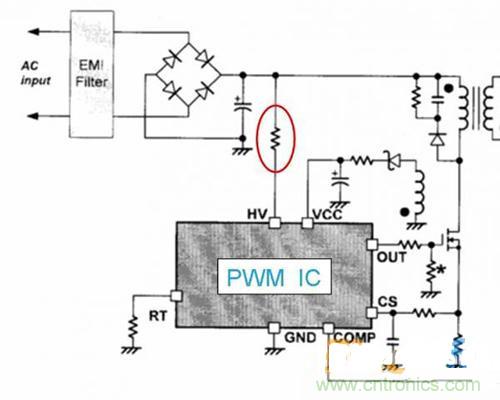

第三种方式高压启动。高压启动一般是通过内部电流源给VCC电容充电，充满由VCC绕组供电后切断电流源，断开电阻，损耗低。启动速度快，损耗低是高压启动的优点，但其成本会增加，对成本敏感的小功率电源而言不是首选。

总结

文中介绍的三种案例都是VCC的启动方式中常用的。从整流桥后的Vbulk处接电阻到VCC的方式由于启动功耗较大，从而出现了从整流桥前的L或者N处接电阻到VCC这种方法，优点是功耗较低，适用于一般的开关电源。第三种方式成本较高，但是从功耗和启动速度方面讲，是最好的选择。
