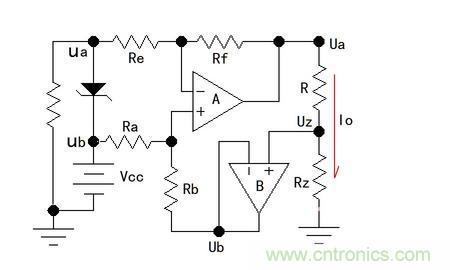

双运放块恒流源

A运放块差分电路，当Re=Rf=Ra=Rb时，输出电压Ua=ub-ua。设负载电阻Rz=0，跟随器B输出0，运放块A输出电流Io=Ua/R=(ub-ua)/R。保持(ub-ua)/R恒定，Io就为恒流， R电阻值不变，ub-ua由稳压管保持恒定。

当负载电阻Rz从0改变为dRz，即Uz端电压增加Io*dRz，经跟随器B由Rb/Ra分压Io*dRz/2加到运放块A的+端，放大2倍对应输出电压增加Io*dRz，结果Ua与Uz都同步增加一个相同的电压，它们之间的压差不变，Io也不变，流经dRz的电流也Io不变。即负载电阻改变，电流恒定输出。

电路优点是负载电阻接地，输出恒流的参考基准是地。

恒流上限，Io<Vcc /(R+Rz)。

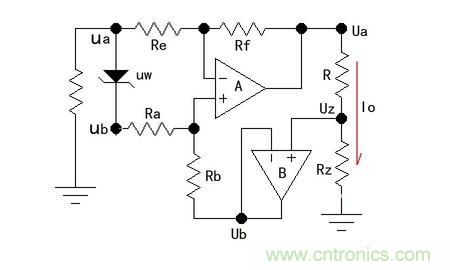

减去固定电压输出（当需要较大负载电流时）

上述电路Vcc换成电压信号ub输入，根据Ua=ub-ua= ub，Io=(ub-ua)/R=uw/R则输出电压Uz=Ua-Io*R=ub-uw，就是说不论负载电阻如何，Uz的输出电压等于输入电压减以固定电压uw。

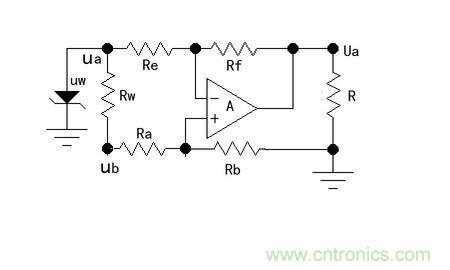

或者用如下更简单电路：Ua=Ub-uw

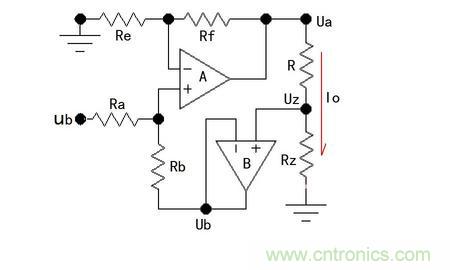

电压电流转换电路

恒流源电路改为如下电路，电压信号在ua与地之间输入，根据Io=(Ub-Ua)/R=Ub/R关系式可知，输出电流与输入电压出线性正比关系，就可以用于电压/电流转换。
