【导读】数字开关电源控制系统测试是我们工程师在数字电源设计后必不可少的步骤之一。本文介绍的数字开关电源控制系统测试过程，可轻松实现灵活的数字通信、人机界面和可编程控制。
此演示板为0~36V连续可调，步进0.1V，误差为-0.03V，0~12A恒流可调；步进0.1A，误差-0.1A(演示版本是10位精度的)。现在10位、12位精度的控制系统已经完成！可以用来改装现有大、小功率模拟开关电源，可轻松实现灵活的数字通信、人机界面和可编程控制。
图1：控制系统与界面展示
[page]
下图为纹波测试恒压模式下33.1V空载条件下的纹波测量结果。
图2：纹波测量结果(一)
下图为恒压模式下33.1V输出11A电流条件下纹波测量结果。
图3：纹波测量结果(二)

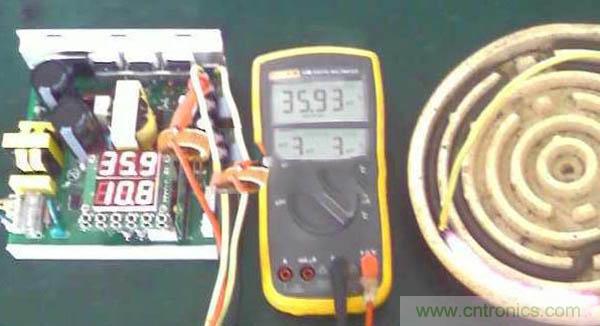

定输出电压35.9V，ED显示的是实时的电压和电流值。
图4：带载测试的图
下图为恒压36V输出时的响应测试结果。
图5：响应测试结果
