取下电源X电容结果会怎样？
低质滥造的电源产品还有一个共同点--内部各种偷工减料，重要电子元器件能省就省。于是，为了更加直观体现出电源偷工减料之危害性，笔者萌发出了一个想法：把一颗高品质PC电源内部某些元器件“摘掉”的话，它的整体性能会有什么变化呢？
那么问题又来了，该摘掉哪个元器件呢？整流桥、主控模块、主电容、变压器这些肯定不能动，各种MOS管也是必不可少。思来想去，我们只能拿EMI模块开刀了，毕竟很多廉价电源的EMI模块经常性玩消失，这样做也正好可以印证一下电源EMI模块缺失或者不完整的危害。
接下来，我们将会把一颗高品质电源的X电容“取下来”，通过测试数据对比的形式揭示EMI模块或者说X电容的重要性。
X电容和Y电容的作用
一般的开关电源交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。在火线和零线抑制之间并联的电容，一般称之为X电容。在火线和地线之间以及在零线和地线之间并接的电容，一般统称为Y电容。

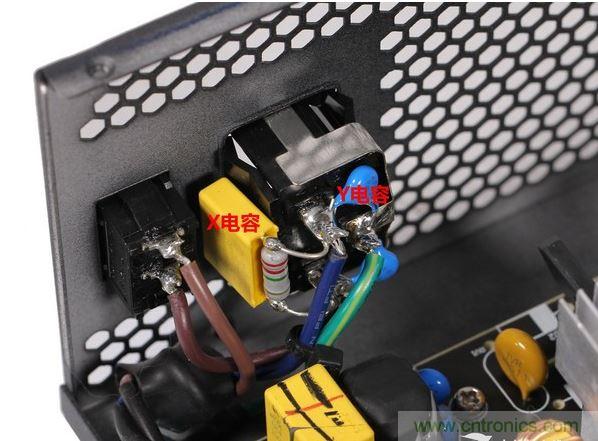

X电容与Y电容
EMI设计是电路中非常重要的一部分，而X电容与Y电容是重要的元器件。一般的正规电源都有一级EMI和二级EMI。电源的EMI电路是利用电感性元件和电容性元件的一些特性来滤除在电力或者电子工程中有害的电磁干扰。再说简单点，它就是起到了过滤杂质的作用，就像过滤器一样。

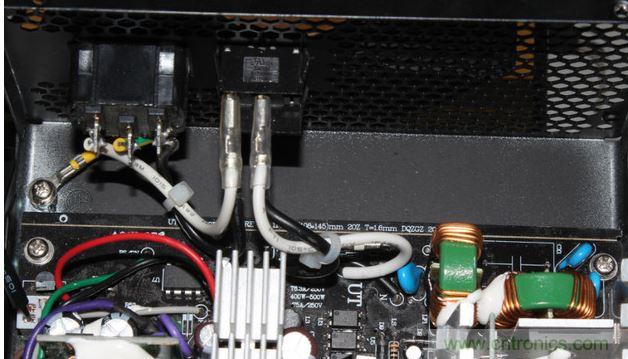

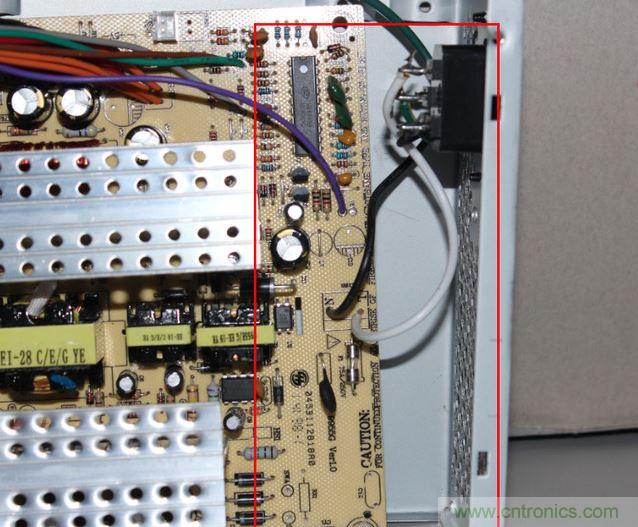

某山寨电源完全没有EMI电路
有了这两级EMI滤波电路，就以很好地滤除来自电网的高频杂波和同相干扰电流，同时也把电源中产生的电磁辐射削弱到很低的限度，使外泄的电磁辐射不会对人体或其他设备造成不良影响。
[page]
拔掉X电容之前 电源性能表现
我们首先需要找一颗“正常”电源，再给做“动刀”之前，先上机测试一下。本次测试我们采用的是游戏悍将的霸道6电源，测试项目包括转换效率、电压偏离、纹波。

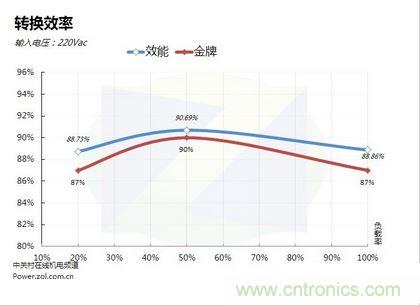

电源转换效率

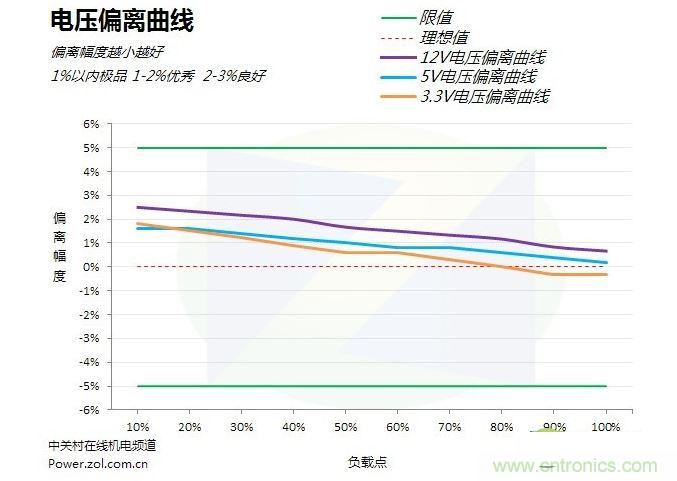

电压偏离曲线

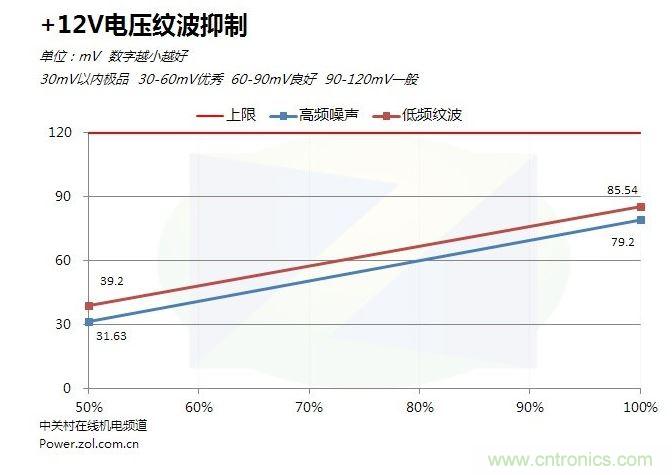

+12V纹波表现
[page]

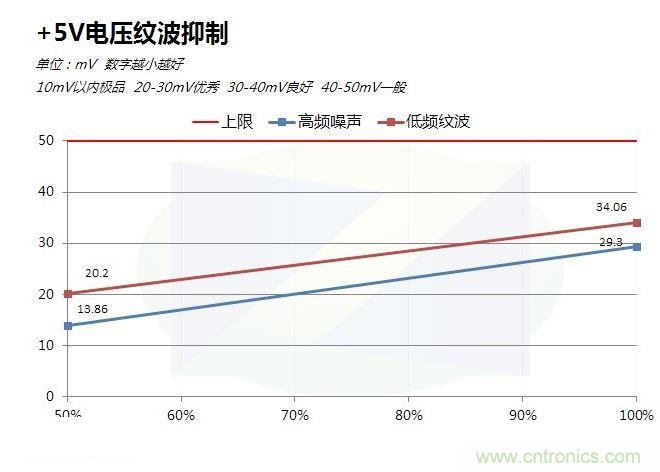

+5V纹波表现

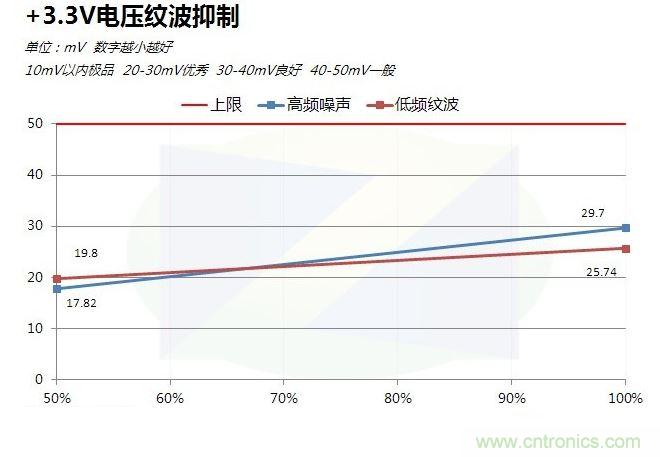

+3.3V纹波表现
基本上转换效率、电压偏离、纹波表现也是我们评测电源重点关注的几个数据，稍后我们测试取下X电容的数据与之对比，看看具体有多大差别。
取下X电容测试结果？

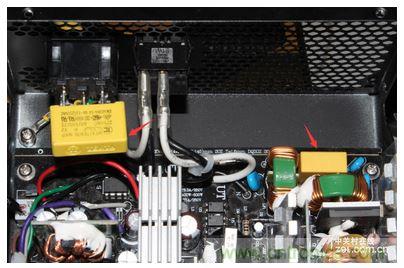

本次我们选择的是游戏悍将霸道6 R550电源，电源拥有完整的EMI设计，X电容和Y电容也是健在。如图中红色箭头表示，我们会把这两个X电容取下测试性能。
取下X电容
实际效果
经过我们的实测，电源的转换效率、电压偏离几乎都没有区别，所以就不必给玩家们放上图片了。因为X电容主要的作用是滤波，所以没有影响到上述性能也是意料之中。而电源的纹波表现差别明显。
[page]
纹波方面，为了便于观察，我们计算高频与低频的平均值。在取下X电容之后，+12V的纹波表现无明显变化，而电源的+5V与+3.3V纹波表现差别巨大，直接超越了纹波上限。

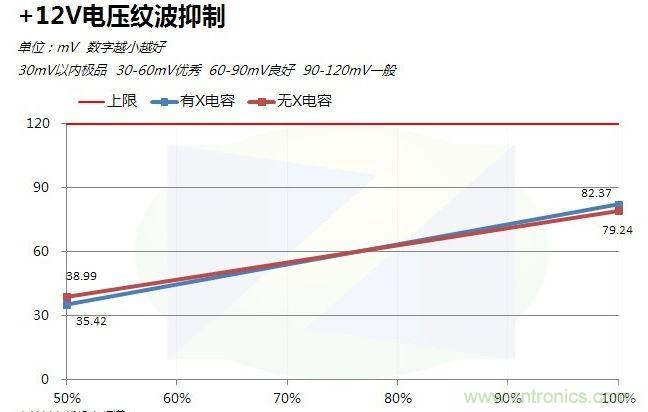

+12V电源纹波对比

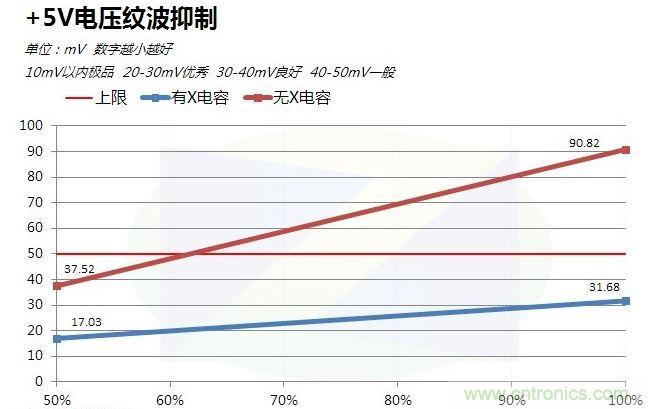

+5V电源纹波对比

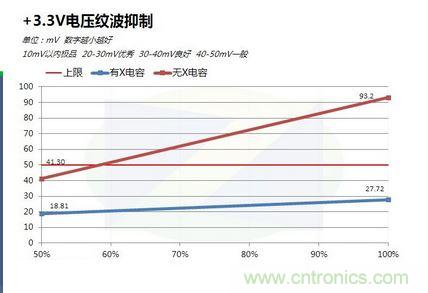

+3.3V电源纹波对比
+5V和+3.3V由于X电容的缺失，纹波突破了标准上限，容易硬盘、内存、键盘鼠标这一类的硬件造成损失。
总结
今天我们通过对电源“动手”，实测取下电源X电容后对于电源性能的影响。取下X电容，主要影响电源的MEI电路，特别是+5V和+3.3V的纹波影响非常大。它对于电源内部硬件的损伤是慢性的，而且不容易察觉，所以这也是很多劣质山寨电源逃避的原因之一，所以玩家们选购电源依然不能贪图便宜，内部元器件规整的正规电源才是根本。
