【导读】智能手机越来越普及,充电宝等随身携带的充电设备相当走俏。既然是移动电源,充电效率必定非常快捷,通过增加充电电流就知道充电效率。本文就动手拆解移动电源,研究一下如何提升改造移动电源的充电电流。

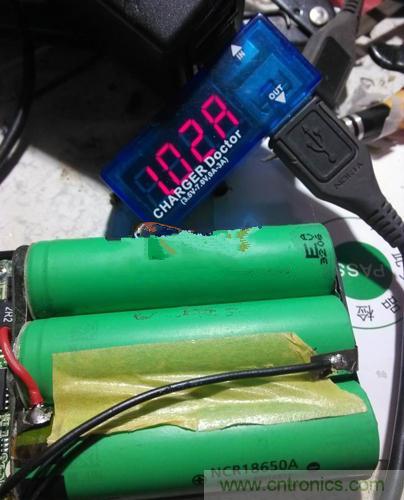

未改造之前的电源为7800mAH,包含三节力神2600电池,在改造的过程当中用松下3100替换掉,换上后感觉其实也差不多。这个电源充电时间长是个大问题,因为充电电流才1A,手里有4056,打算加一个4056试试看。并且空间很大,放3个4056也没有问题。
图1

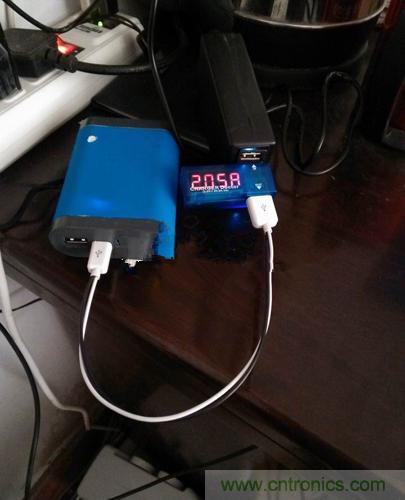

焊好试机,果然2A以上。按照这个效率,充电时间在五六个小时差不多可以充满。充电一个多小时,电压在4.95-5.10V之间,电流在1.95-2.13A之间。蓄锐外壳有40度,5V2.5A电源外壳温度不到50度。反正4056会随温度自动降低电流,实验进行中5个小时充满,比原来节约一般时间。
图2
值得注意的是,之前大多数移动电源都是使用了1A的充电IC,主要目的是为了节约成本,这就牺牲了充电速度,如果把IC换成2A就能提高速度。本篇文章对一款移动电源进行了拆解和改造,提高了其充电速度。如果大家手中也有闲置的移动电源,不妨也进行一下类似的改造,但是要牢记安全第一。
