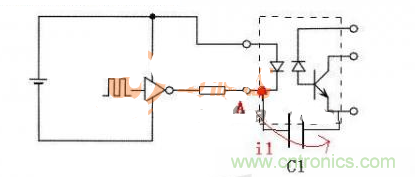

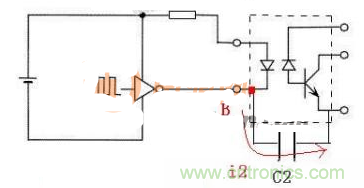

如图1、图2所示，不难看出其中C1、C2是光耦寄生电容，良例中A点的电位在信号切换过程中变化相对B点要小，因此i1要比i2小很多，所以对后级电路的干扰同样较小。环路1中电流没有突变，而环路2中存在较大的di/dt，同理A电电压较B点电压变化率小的多，综合分析来看良例的效果是较好的。

图1与图2两个电路的参数是完全相同的，从门输出口+寄生电容来看，图2的电阻被光偶二极管单向导电切断。

实际上，就算去掉并接电阻和二极管之后，电路也是可以照常运行的，但存在前提条件。在供电电源正负极连接正常和输入低频率开关信号的前提下，电路可以正常工作。

反向并接1N4148的意义在于保护光耦不承受反向电压的危害。异常情况下，外部控制电源反接时通过4148形成通路，将反向电压嵌位于0.6V左右。4148在这里起到输入电压嵌位消减反向电压的保护作用。反向电压输入值达一定幅度后，超过光耦输入侧发光二极管的安全工作区，有可能导致光耦损坏。4148是为了应对这一异常情况而设的。正常工作时，4148处于不工作的闲置状态。

并接1.8k电阻的作用：半导体器件的PN结中有结电容的存在，具有对电荷存储的作用，这使得器件的工作频率变低，响应变慢。通过并接电阻与提供结电容的电荷泄放通路，可以提高响应速度，在输入高速开关量信号时，才可以看出此电阻的作用。能显著提高器件的反应速度。并接电阻还有另一个作用，是将输入电路由“高阻态”变为“低阻态”，消解异常噪波，提高抗干扰能力。

总的来说，将两个电阻替换为一个电阻是没有问题的，目前市面上很多产品也是仅仅使用一个电阻。采用两个电阻的设计者可能出于以下考虑，如控制引线连接过长，有了电感效应，就会有电压尖刺输入，两只电阻为电感补偿电阻，使回路尽量呈现阻性而不是呈现感性。

本篇文章以两个对比的电路为例，针对限流电阻位置对光耦电路的影响问题进行了全面的介绍，希望大家在阅读过本篇文章之后能够有所收获，并应用到自己的设计中去。
