【导读】作为常用的电子元器件，光耦合器非常常见。在照明系统中属于不可或缺的组成原件。电路运行过程中，光耦合器很容易发生故障。这些故障的出现严重影响了整体系统的正常运行。本文就给你介绍三种判定光耦合器是否正常。
首先我们来看一下如何通过比较法判断光耦是否正常。技术人员可以先行拆下怀疑已经出现问题的光耦，然后使用万用表测量其内部二极管、三极管的正反向电阻值，在得出相应的数值后，将这组数值用其与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明该光耦已损坏。这种方法是最简单的检测方法，操作简易，可靠性高。
图1光耦合器数字万用表检测法检测电路
接下来要为大家介绍的第二种光耦合器检测方法，是数字万用表检测法。下面我们以PC111型号的光耦检测为例来进一步说明这种方法的操作方式，该检测电路如图1所示。检测时，工程师需要将光耦内接二极管的﹢端1脚和﹣端2脚分别插入数字万用表的Hfe的c、e插孔内，此时数字万用表应置于NPN挡。然后，我们需要将光耦内接光电三极管c极5脚接指针式万用表的黑表笔，e极4脚接红表笔，并将指针式万用表拨在R×1k挡。这样就能通过指针式万用表指针的偏转角度来判断光耦的情况。指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低，若表针不动，则说明光耦已损坏。

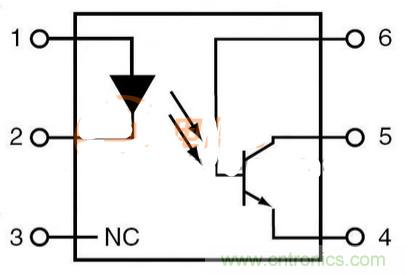

图2光耦合器光电效应判断法检测电路
第三种在实际操作中比较常见的检测方法，被称为光电效应判断法。在这里我们仍然以PC111型号的光耦为例进行说明，采用光电效应判断法的检测电路如图2所示。在使用该种方法进行检测时，我们需要将万用表置于R×1k电阻挡，两表笔分别接在光耦的输出端4、5脚。然后我们需要用一节1.5V的电池与一只50—100Ω的电阻串接后，并将电池的正极端接PC111的1脚，负极端碰接2脚，或者正极端碰接1脚，负极端接2脚，这时观察接在输出端万用表的指针偏转情况。此时注意观察，如果万用表的指针发生摆动，说明光耦是好的，如果不摆动，则说明这一光耦合器已损坏。万用表指针摆动偏转角度越大，表明光电转换灵敏度越高。
