【导读】在近年的电子电路设计中，适应能力强、可调范围宽的开关稳压电源被广泛应用，仅用一根开光管就能控制多组不同的电压等级的电源，本文小编针对不同电压、不同电流，介绍一种增大开关稳压电源电流的完美方案。
本文的例子为boost型升压电路，采用lm3481为核心，MOS管则选用IRFZ44N，电感为6.8uH。最终设计目的，是希望能够在输入电压为5V的时输出电流达到1A，输出电压稳压12V。但通过实际操作却发现，电路运行后只能实现稳压，超过低于一定负载后，电压便自动下降，电流无法达到1A，问题出在哪里呢？

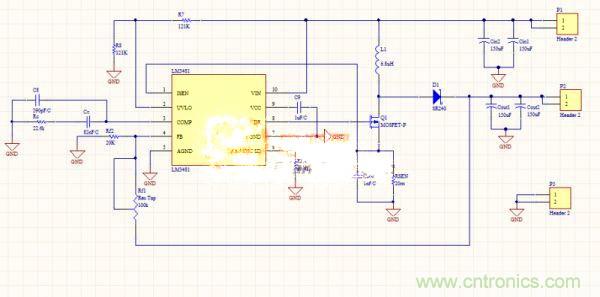

图1boost型升压电路原理图
想要将输出电流进行提升，其实方法有很多种。可对电感量、开关频率、开关电流这三项的其中一项进行加大，但需要注意的是，对哪项进行加大要视具体情况而言，要根据MOS管、二极管、电感的一系列参数来进行确定。
回到案例中，如果原设计允许输出电流达到1A，首先应该检查5V直流输入电压是否有足够带载能力。先用示波器确认是否达到最大占空比，以及电流限制的电阻是否合适。如果占空比还有空间提升，降低限流电阻值，如果占空比已经达到最大值，那么可稍微降低电感值可提升20%的电流，此时要注意功率管最大电流是否允许。
P=1/2*L*I*I/t=>在I保持不变情况下，L大，输出功率大。I=U/L*DT=>在开关频率不变，D不变（在实际的电流模式DC-DC中D基本不会不变），L变小I会变大，输出功率变大，但对于案例中的电路，要减小L则必须同时减小Rsense电阻，否则输出功率同样会变小。
此外，原理图中Isen和Rsen之间需要添加几k的电阻，这是因为电路图的电流取样电阻为20m欧姆，直接并联的电容并没有使用到，所以应该在电容和取样电阻之间增加电阻，电流过低的原因是电流取样提前关断。
本文为通过一个现实中存在问题的实例，给出了一种开关稳压电源输出电流增大的设计思路，对实例中存在的问题进行了修正。在开关稳压电源中遇到同样问题的朋友们不妨花上几分钟阅读本文，相信会有意想不到的收获。
