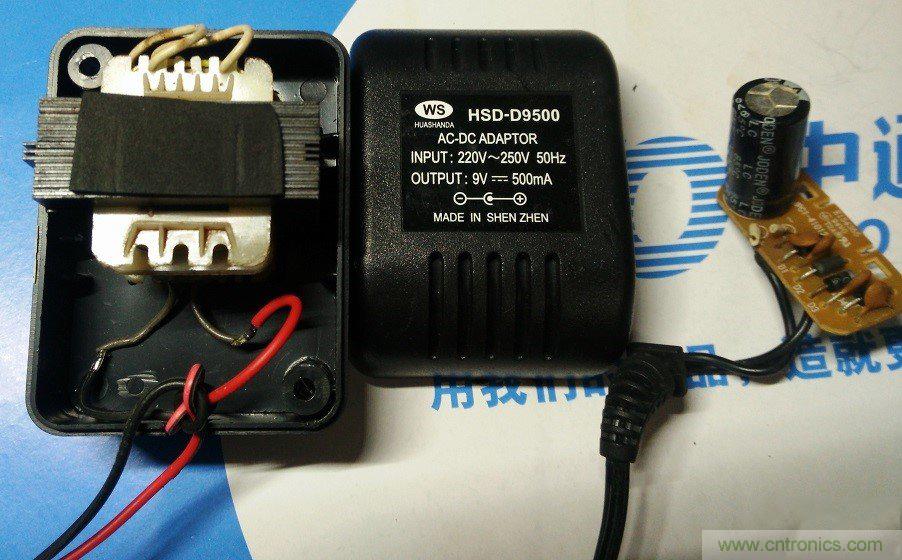

【导读】闲来无事，翻箱倒柜找到一个路由变压器，纯绕组方式适配电源的现在比较少见了，思来想去，准备做个逆变试验，手头正好有H桥模块和一个MCU小demo板。你们就拭目以待吧！看我如何将路由变压器摇身变成逆变器。言归正传，先给变压器来个特写：
图中，最右侧是拆掉的整流板，这样，左侧的变压器就是纯交流通路了，中间是参数，500mA/9V。

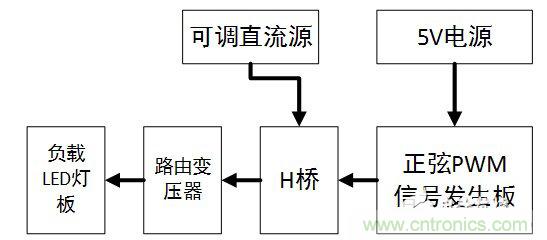

试验整体思路如下
MCU 板计算发出正弦PWM，经过H桥模块的光隔和MOSFET调制出功率PWM，然后直接输入到变压器低压侧，H桥的直流源大概10V左右（不敢搞得太高，怕把变压器烧了），变压器输出高压交流给负载供电。负载是一个交转直适配器，转为低压供给一个带LED的小板子，这个适配器和LED板作为负载（话说实在没找到这么小功率且能有显示的交流负载）。

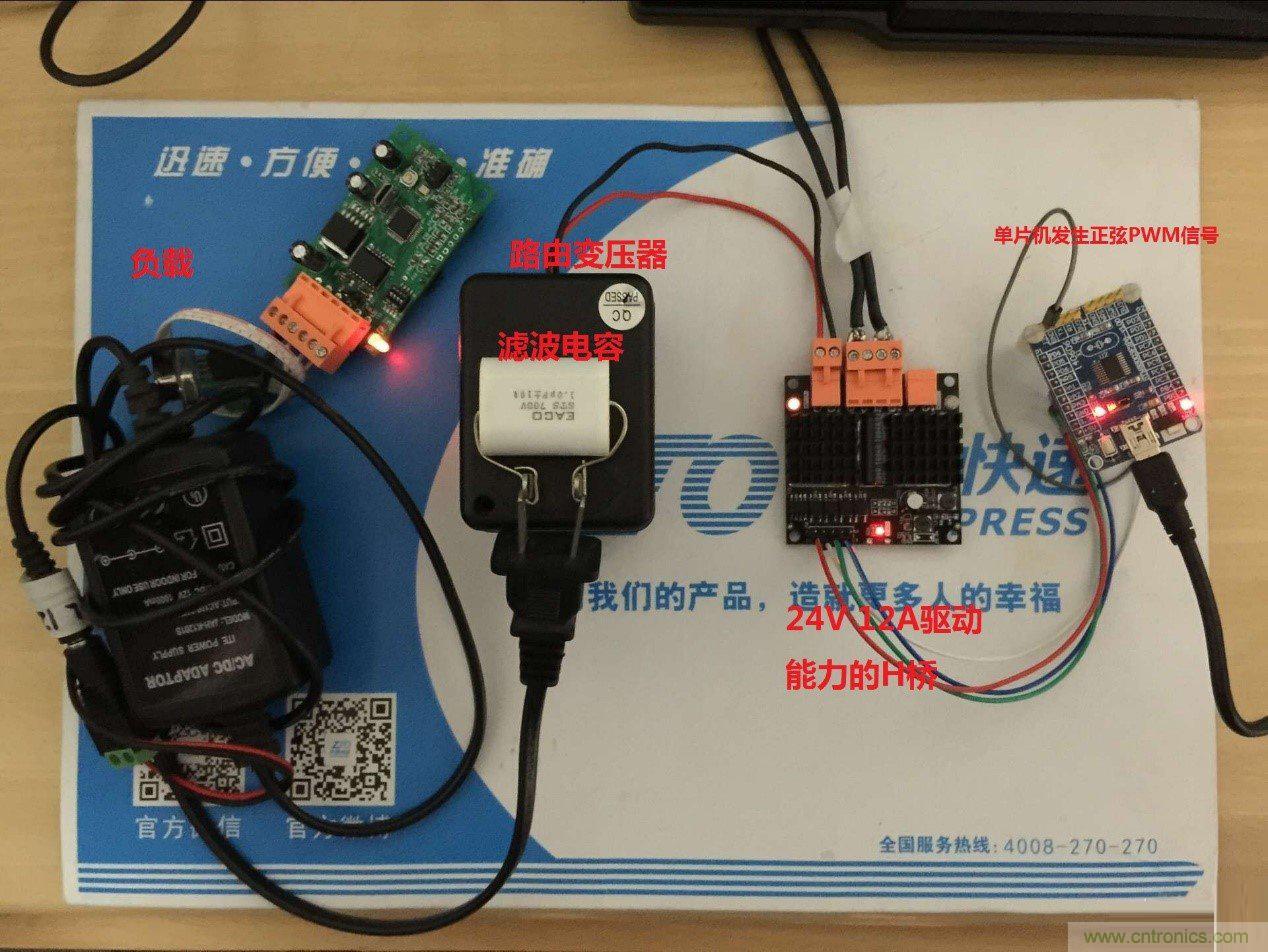

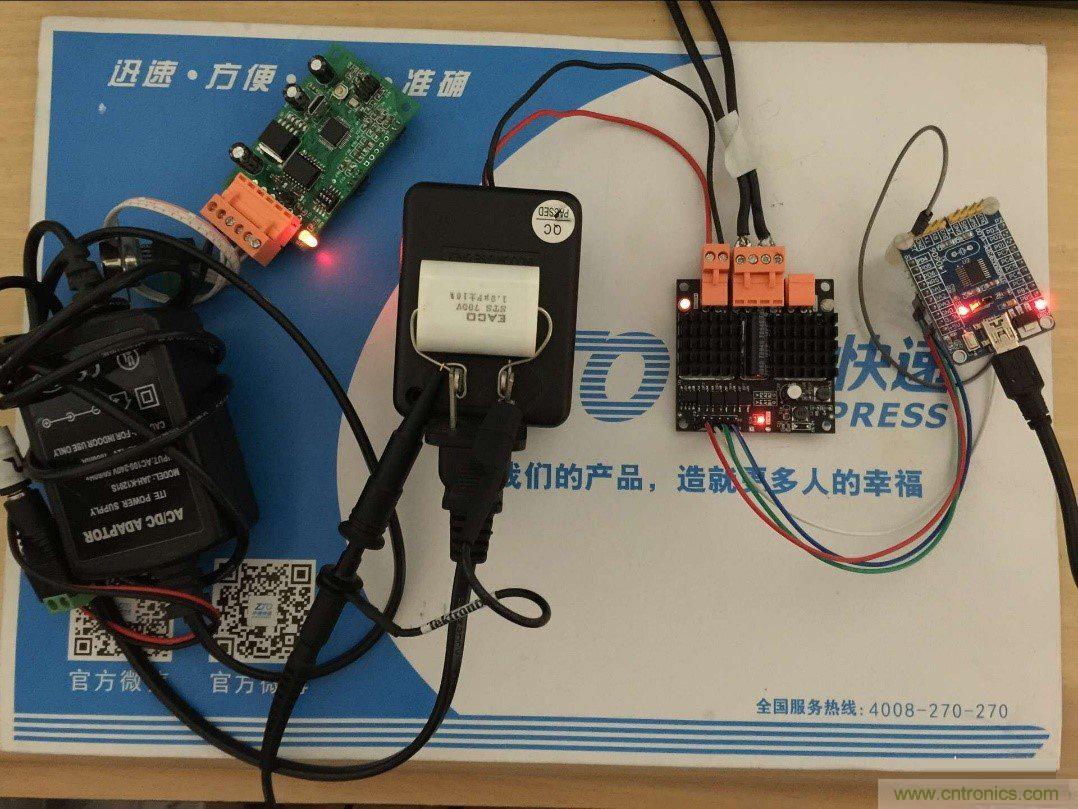

下面就看看试验的整个电路，由于是个试验，接线比较乱

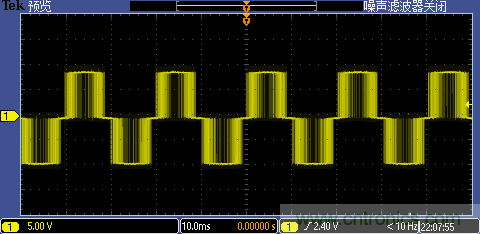

先上个H桥输出的PWM波形的截图
由可以看出大致是按正弦规律调制的~~~（调了半天程序，才把信号周期调到49.6Hz，分频数不太好凑。）

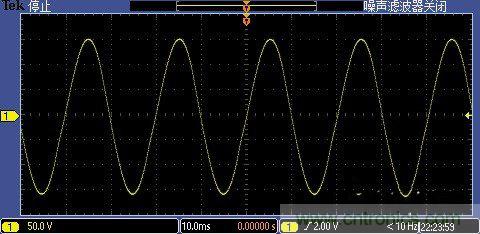

要确定正弦调制的正确性，还要看下图：变压器空载时，输出的电压波形
看到这个波形，我很欣慰啊，哈哈，纯正的正弦波，峰值有150V~~~

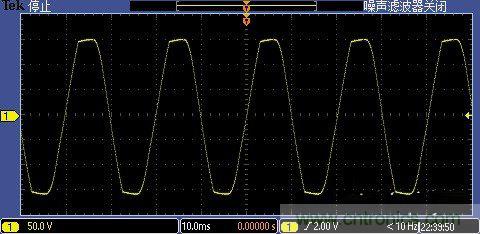

加上负载后波形变得难看些，被削顶了（为了幅值够高，H桥的电源电压调至11V左右），输出的峰值也达到了150V，分析削顶原因，可能是作为负载的电源内部整流环节引起的。
总结
经过试验验证，路由变压器加H桥，在合适的信号源调制下，可以输出优质的正弦交流电压。
由于没有电压反馈环路，所以本逆变系统无法根据负载大小自动改变PWM的调制波形，从而保持输出的高压交流电压稳定；此外还有就是路由变压器的容量太小，如果有个大环形变压器，那就爽了~~，根据H桥的驱动能力，做出接近300W的逆变器，应该不成问题。

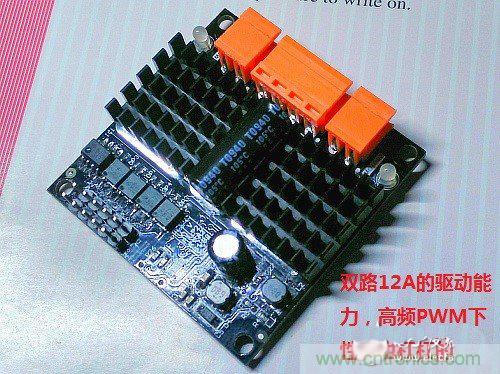

差点忘了，这次顺利完成试验，其中的重要元件是高压无感滤波电容（大功率IGBT模块上拆下来的，价格不菲哦~~），还有就是H桥，工作在20kHz的频率，输出波形很完美（还有一点，这货是双路输出的直流电机驱动，本实验只用了其中一路）。
文字来自39度。
