【导读】这里选择的是304/316不锈钢材质的双浮球开关，由于双浮球的触点容量、开关电流较小，不能直接接水泵，要控制小水泵或是电池阀，所以还选用了一个欧姆龙的小型继电器，如果水泵功率大些的还要考虑加交流接触器。本文将详细讲述双浮球液位开关在家庭自动供水中的应用。

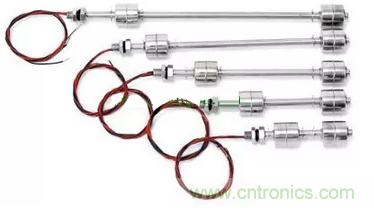

实物图如下：

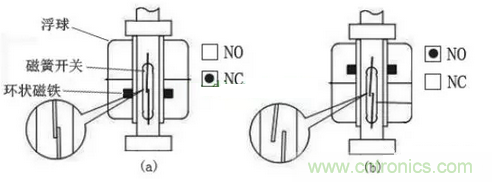

双浮球内部开关原理如下：
图（a）：当水位下降时，环状磁铁下降，磁簧开关处于接通状态；
图（b）：当水位上升时，环状磁铁上移使磁簧开关处于断开状态。
双浮球开关安装示意图如下：

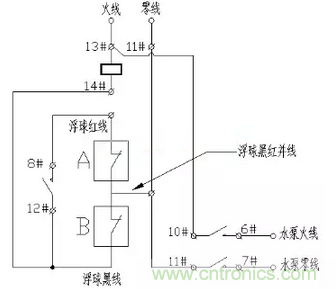

上图中，A为双浮球开关在水池中的上限位，B位下限位，控制的液位范围即是AB限位之间的高度差。双浮球开关有四根引线两红线、两黑线，任意一根红线和一根黑线接为一根合并线，这三根线经过一个小型继电器控制小水泵，电路原理图如下所示：
上图中，6#与10#、7#与11#、8#与12#是继电器常开触点，13#与14#继电器线圈触点，A和B分别是双浮球的上下限位开关。该电路只有当水位下降至最低限位之后才会工作。
1、当水位低至B处限位开关时，A、B处开关均处在接通状态，继电器线圈得电，所有常开触点闭合，水泵运行；
2、当水位涨到A、B处限位开关之间时，B处开关断开，A处开关仍然是闭合状态，此时线圈被自锁得电，水泵继续运行；
3、当水位高至A处限位开关时，A、B处开关均处断开状态，线圈市电，常开触点由闭合跳到断开，水泵停止运行。
由此过程达到自动供水的目的，如果水压不稳定，又要更好的控制水池液位，避免水池的水溢出，可以在继电器6#和7#触点接水泵的同时再并接一电池阀。个人觉得这个控制接线简单，使用和维护都很方便。
本文叙述如有不妥之处请指教，谢谢！
