50Hz 工频电路中使用的普通电解电容器，其脉动电压频率仅为100Hz，充放电时间是毫秒数量级。为获得更小的脉动系数，所需的电容量高达数十万 μF，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。而开关电源中的输出滤波电解 电容器，其锯齿波电压频率高达数十kHz，甚至是数十MHz，这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗-频率”特性，要求在开 关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。



普通的低频电解电容器在10kHz左右便开始呈现感性，无法满足开关电源的使用要求。而开关电源专用的高频铝电解电容器有四个端子，正极铝片的两端 分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载;从负载返回的电流 也从电容的一个负端流入，再从另一个负端流向电源负端。



由于四端电容具有良好的高频特性，为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。高频铝电解电容器还有多芯的形式，即将铝箔分成 较短的若干段，用多引出片并联连接以减小容抗中的阻抗成份。并且采用低电阻率的材料作为引出端子，提高了电容器承受大电流的能力。



数字电路要运行稳定可靠，电源一定要”干净“，并且能量补充一定要及时，也就是滤波去耦一定要好。什么是滤波去耦，简单的说就是在芯片不需要电流的时候存储能量，在你需要电流的时候我又能及时的补充能量。不要跟我说这个职责不是DCDC、LDO的吗，对，在低频的时候它们可以搞定，但高速的数字系统就不一样了。



先来看看电容，电容的作用简单的说就是存储电荷。我们都知道在电源中要加电容滤波，在每个芯片的电源脚放置一个0.1uF的电容去耦。等等，怎么我看到要些板子芯片的电源脚旁边的电容是0.1uF的或者0.01uF的，有什么讲究吗。要搞懂这个道道就要了解电容的实际特性。理想的电容它只是一个电荷的存储器，即C。而实际制造出来的电容却不是那么简单。



图中ESR是电容的串联等效电阻，ESL是电容的串联等效电感，C才是真正的理想电容。ESR和ESL是由电容的制造工艺和材料决定的，没法消除。那这两个东西对电路有什么影响。ESR影响电源的纹波，ESL影响电容的滤波频率特性。

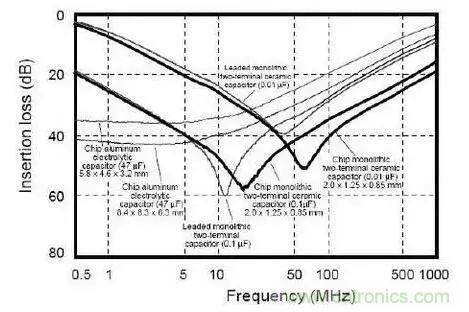

我们知道电容的容抗Zc=1/ωC，电感的感抗Zl=ωL,( ω=2πf),实际电容的复阻抗为Z=ESR+jωL-1/jωC= ESR+j2πf L-1/j2πf C。可见当频率很低的时候是电容起作用，而频率高到一定的时候电感的作用就不可忽视了，再高的时候电感就起主导作用了。电容就失去滤波的作用了。所以记住，高频的时候电容就不是单纯的电容了。实际电容的滤波曲线如下图所示。





上面说了电容的等效串联电感是电容的制造工艺和材料决定的，实际的贴片陶瓷电容的ESL从零点几nH到几个nH，封装越小ESL就越小。



从上面电容的滤波曲线上我们还看出并不是平坦的，它像一个’V’，也就是说有选频特性，在时候我们希望它是越平越好（前级的板级滤波），而有时候希望它越越尖越好（滤波或陷波）。影响这个特性的是电容的品质因素Q， Q=1/ωCESR，ESR越大，Q就越小，曲线就越平坦，反之ESR越小，Q就越大，曲线就越尖。通常钽电容和铝电解有比较小的ESL，而ESR大，所以钽电容和铝电解具有很宽的有效频率范围，非常适合前级的板级滤波。也就是在DCDC或者LDO的输入级常常用较大容量的钽电容来滤波。而在靠近芯片的地方放一些10uF和0.1uF的电容来去耦，陶瓷电容有很低的ESR。

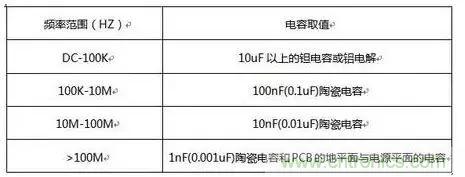

说了那么多，那到底我们在靠近芯片的管脚处放置0.1uF还是0.01uF，下面列出来给大家参考。





所以，以后不要见到什么都放0.1uF的电容，有些高速系统中这些0.1uF的电容根本就起不了作用。
