完美原位替代 LTM8074!共模半导体 GM6402 以 4mm² 极致集成

发布时间:2026-03-24 来源:转载 责任编辑:lily

【导读】高集成度与高可靠性的今天,电源模块的设计挑战愈发严峻。共模半导体重磅推出的 GM6402 降压电源模块,正是为突破这一瓶颈而生。这款采用 4mm×4mm×2mm 超小 LGA 封装 的微型电源模块,不仅完美实现了开关管、电感及关键电容的极致集成,更以 3.4V-40V 宽输入电压 和 2A 连续输出电流 的强悍性能,成为市场主流产品 LTM8074 的理想原位替代方案。无需改动现有 PCB 布局,工程师即可轻松获得更优的效率、更低的 EMI 以及更完善的保护机制,从而大幅缩短研发周期,让高性能电源设计变得前所未有的简单高效。




一、核心优势:小尺寸背后的硬实力


(1)超小尺寸,突破布局瓶颈

GM6402采用25引脚LGA封装,整体尺寸仅4mm×4mm×2mm。这一微型化设计使其能够轻松嵌入便携设备主板等空间受限场景,打破电源模块的布局限制,为系统小型化提供关键支撑。


(2)宽压宽流,覆盖全场景应用

器件支持3.4V-40V宽输入电压和0.8V-16V可调输出电压,单一芯片即可覆盖工业总线及多种电压系统。在24V输入、5V/3.3V输出、85℃高温环境下,仍能稳定输出2A连续电流,满足严苛工况下的负载需求。


(3)灵活频率设定,兼顾效率与 EMI

开关频率通过一枚电阻即可在200kHz-3MHz范围内独立设定。高频设定可缩减外围滤波器尺寸,低频设定则有助于提升转换效率。实测数据显示,在12V/24V/36V典型输入电压下,器件在全负载范围内均能保持高效率能量转换。


(4)抗扰增强,优化电磁兼容设计

内置扩频调制(±20%三角调频)与外部时钟同步功能,可显著分散开关谐波能量,降低峰值EMI辐射,满足工业现场对电磁兼容的严苛要求,省去额外滤波电路的调试工作量。


(5)完善保护,保障系统稳健运行

器件集成过压、过流、过温、短路全链路保护,并配备PG电源良好指示与输出软启动功能。软启动可有效抑制开机浪涌电流,电压跟踪功能则支持多电源系统的上电时序控制,为复杂系统协同工作提供可靠保障。


(6)极简外围,降低设计门槛

GM6402的内部高度集成化架构,使工程师彻底告别电感选型与环路补偿的繁琐步骤。参考官方PCB布局指导,仅需少量阻容外围即可完成电路搭建,即使电源设计经验尚浅的工程师也能快速上手,大幅加速产品落地进程。

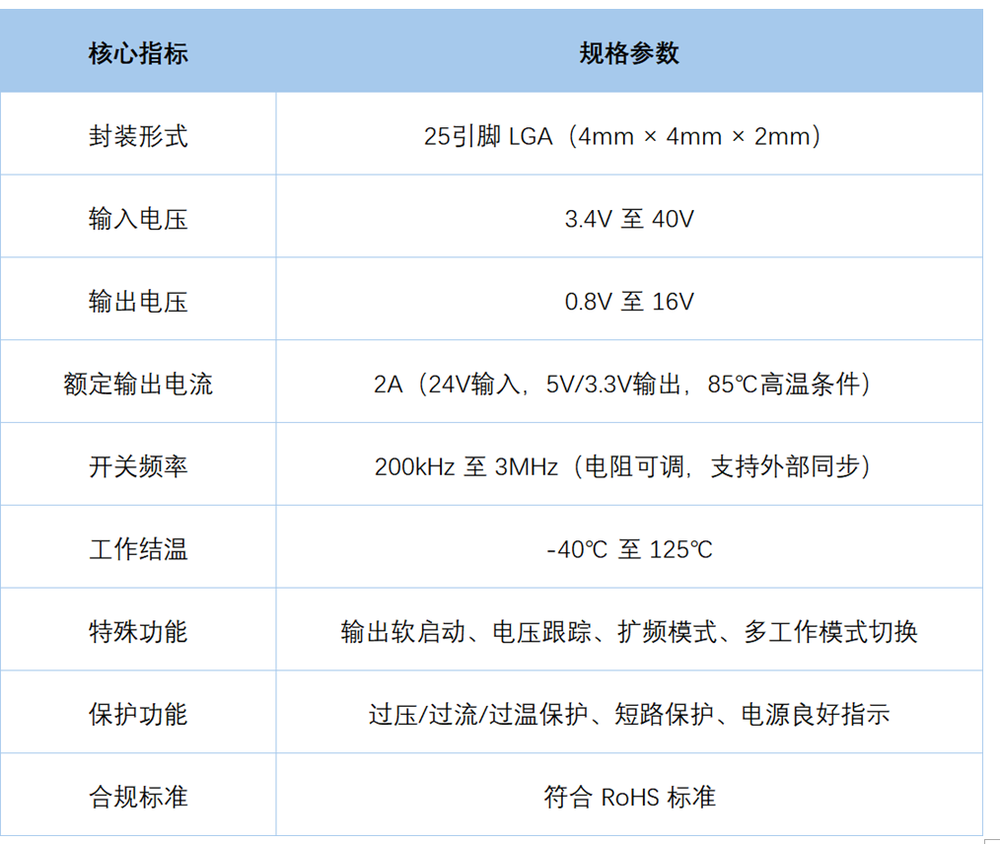

二、技术规格速览

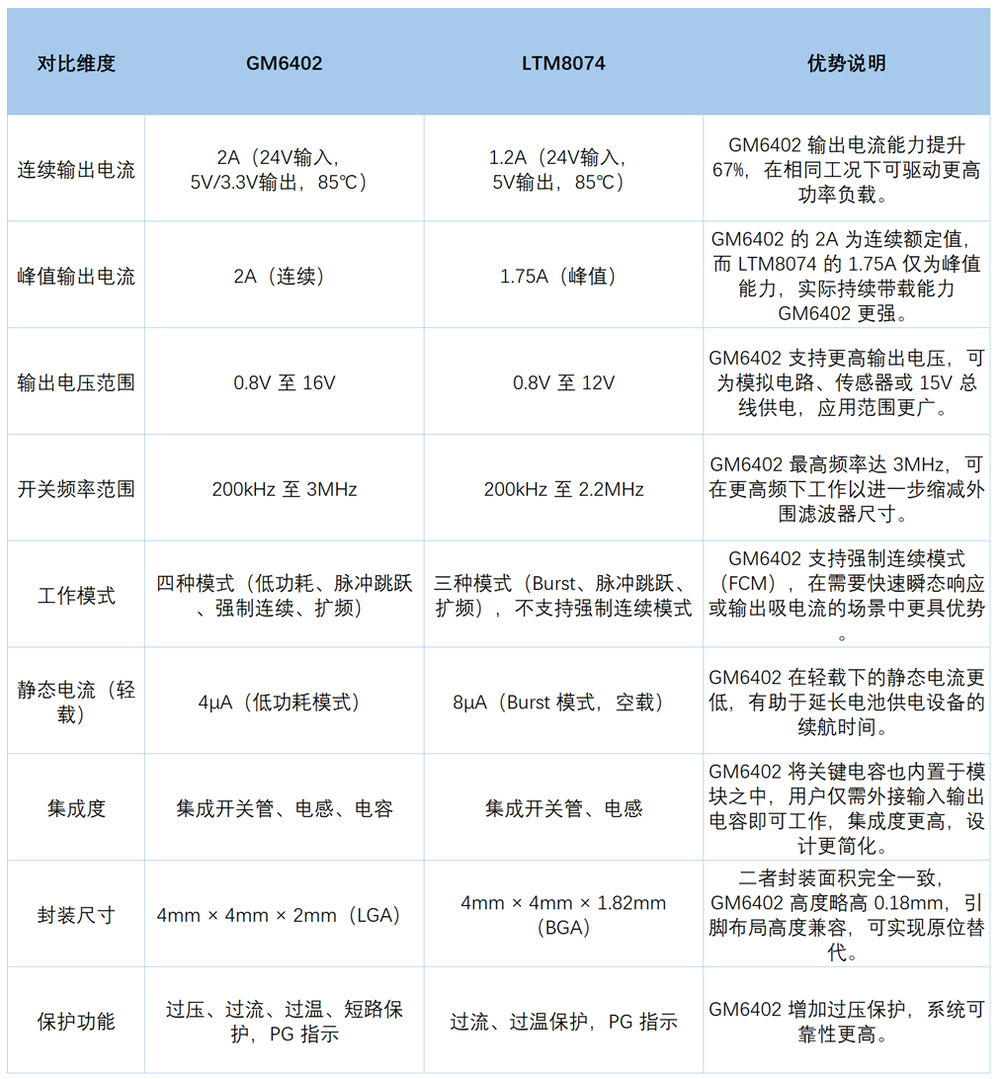

三、竞品分析:GM6402 vs LTM8074——原位替代,性能越级


为了直观展现 GM6402 的替代优势,我们将其与市场主流产品 LTM8074 进行对比。两者封装尺寸高度兼容,GM6402 可作为 LTM8074 的原位替代升级方案,在以下关键指标上实现显著提升:




GM6402 作为 LTM8074 的最佳原位替代方案,在输出电流、输出电压范围、工作模式、静态功耗、集成度及保护功能等方面均实现全面超越。为客户提供高性价比、高可靠性的电源解决方案。GM6402,无需改动 PCB 布局即可完成产品升级,在规避涨价风险的同时,获得性能越级的电源体验。

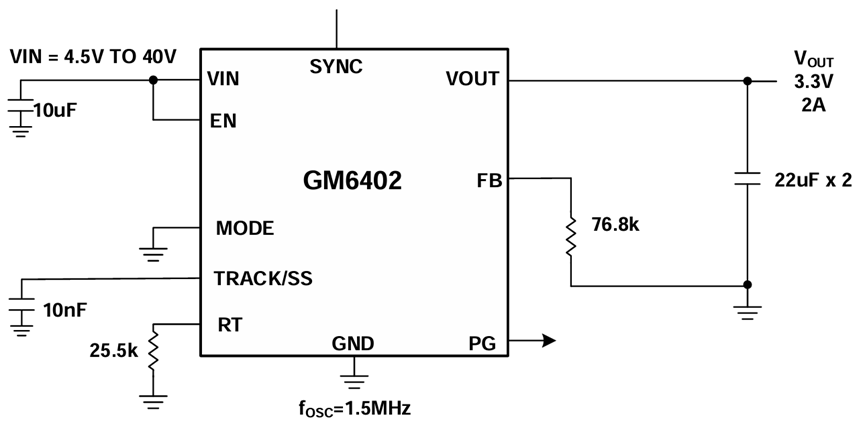

应用电路




GM6402典型应用


五、典型应用场景


凭借超小尺寸+宽压高效+高可靠性的差异化特性,GM6402可广泛适用于各类降压电源应用场景:


1.工业电源

适用于分布式电源稳压、工业控制模块及现场传感器供电。宽输入电压范围和增强的EMI抑制能力,使其足以应对工业现场电压波动与复杂电磁环境。


2. 便携式产品

为手持终端、便携检测仪、智能穿戴设备供电。低功耗模式下静态电流低至4μA,在缩小整机尺寸的同时,有效延长电池续航时间。


3. 通用电子系统

作为嵌入式系统、单板机的核心电源,或用于电源模块的二次开发。极简的外围电路设计,可帮助研发团队快速完成电源部分搭建,显著缩短产品研发周期。


六、PCB布局建议


GM6402的高度集成化设计大幅简化了PCB布局工作,但为确保最佳性能与散热,仍需遵循以下关键准则:


输入与输出电容的放置:输入电容 C_IN 必须尽可能靠近GM6402的VIN和GND引脚,输出电容C_OUT则需紧靠VOUT和GND引脚。两者应放置在使接地电流直接流经GM6402下方或紧邻芯片的位置,以减小寄生电感和回路面积。


接地设计:将所有GND引脚连接到顶层尽可能大面积的铺铜或完整地平面,避免外部元器件与芯片之间的接地路径被切断。建议使用大量均匀分布的过孔将顶层接地区域与内部地层相连,这不仅提供了低阻抗接地回路,还能为芯片形成高效的散热通道。


敏感引脚布线:与FB相连的反馈电阻和与RT相连的频率设定电阻应尽可能靠近各自引脚放置,以减少噪声耦合。反馈分压器的走线应短而直,且远离SW等开关节点。


散热过孔:在芯片下方及周围合理布置过孔,可显著提升散热性能。过孔的数量和孔径需根据PCB层数和板厚优化,通常小孔径过孔需增加数量以保证散热效率。良好的热设计能确保GM6402在高负载、高温环境下稳定输出额定电流。

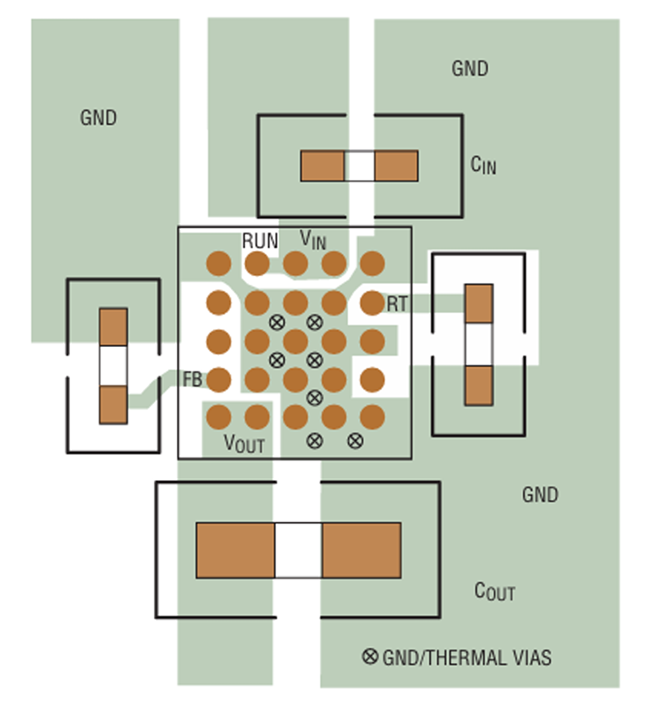

GM6402 PCB布局建议


共模半导体 GM6402 凭借其 突破性的微型封装、卓越的电气性能 以及 极简的外围设计,重新定义了紧凑型降压电源模块的标准。它不仅在尺寸上打破了传统布局限制,更在宽压适应、电磁兼容性及系统保护等关键指标上实现了对竞品(如 LTM8074)的全面超越。无论是面对严苛的工业环境,还是对功耗与空间极其敏感的便携设备,GM6402 都能提供稳定、高效且低风险的电源解决方案。
