【导读】CBM9002A是一颗集成了增强型8051内核和USB2.0收发器的芯片，高速480Mbps、全速12Mbps，已过USBIF兼容性测试。核心亮点有两个：一是增强型8051在48MHz下指令吞吐能做到标准8051的3倍，代码跑在16K片上SRAM里，通过USB或I2C EEPROM加载固件；二是SlaveFIFO和PIF这两条高速数据通道，让外部主控可以直接读写端点FIFO，数据不经过CPU搬运，固件框架下实测吞吐能到50MB/s以上。这颗料面向的是一类典型场景——需要和PC做高速数据交换的嵌入式设备，比如数据采集、工业相机、读卡器、扫描仪这些。
一、核心性能与USB功能
Q1. CBM9002A 支持什么 USB 速率，兼容性有保障吗？
A:支持 USB2.0 高速 480Mbps 与全速 12Mbps 两种模式，集成 USB2.0 收发器与智能串行接口引擎，已通过 USBIF 的 USB2.0 兼容性测试。
选型提示：做量产产品前可要求提供 USBIF 测试报告核对，眼图余量直接影响线缆与 PCB 走线容差，余量越大，设计越稳健。
Q2. 芯片内部有多少个USB端点？应该如何分配？
A:CBM9002A 共提供 7 个端点，EP0 固定承担控制传输，用于枚举与标准请求（USB 协议要求）；EP1IN/EP1OUT、EP2/EP4/EP6/EP8 的传输类型由固件描述符配置，可分配为中断或批量，大数据块走批量端点。
选型提示：高吞吐应用把主数据流放在配置为批量的端点，中断端点留给状态类信息，避免混用影响带宽。
二、核心架构与开发
Q3. 增强型 8051 内核比标准 8051 强在哪？
A:可工作在 48、24、12MHz，每个指令周期为 4 个时钟，48MHz 下指令吞吐约为标准 8051 的 3 倍；保留标准 8051 编程模型，2 个 UART、3 个 16 位定时器/计数器、2 个数据指针、扩展中断系统，USB 中断为矢量式。
选型提示：固件从标准 8051 迁移成本低，但注意片内无 ROM，代码放在 16K 片上 SRAM 里运行。
Q4. 存储器多大，固件怎么加载？
A:片上 16K 字节 code/data SRAM 加 0.5K 字节 data RAM。固件可通过 USB 下载，或由片内 I2C 从外部 EEPROM 加载，硬件自动完成引导。
选型提示：量产建议走 EEPROM 加载，需在 I2C 总线上挂载兼容器件并核对地址与速率；USB 下载适合开发调试阶段。
Q5: 芯片的固件程序如何加载？掉电后会丢失吗？
A: 我们提供了两种灵活的固件加载方式，兼顾了开发便利性与量产稳定性：
USB 下载：通过 USB 接口直接将固件下载到芯片内部的 16KB RAM 中运行，非常适合开发和调试阶段。
EEPROM 加载：将固件存储在外部的 EEPROM 中，上电时由硬件自动加载。这种方式下，固件在掉电后不会丢失，是量产产品的推荐方案。
选型提示：量产建议走 EEPROM 加载，需在 I2C 总线上挂载兼容器件并核对地址与速率。
Q6: 芯片的存储资源有多大？
A: CBM9002A 拥有充足的片上存储资源，以支持高速数据缓冲和复杂应用：
16KB 的 SRAM：可作为代码或数据存储器。
0.5KB 的额外 Data RAM。
三、接口与电气特性
Q7. CBM9002A的SlaveFIFO 是怎么工作的？
A:外部主控（FPGA、ASIC、DSP）通过 16 位数据总线直接读写端点 FIFO，由 SLOE、SLRD、SLWR、FIFOADR、FLAG 等信号握手，数据不经过 CPU 搬运；支持主控/从器件模式、同步或异步操作，16 位总线可自动切换为双字节。
选型提示：同步模式用 IFCLK 时钟驱动，吞吐更稳；异步模式对时钟要求宽松，适合已有异步接口的 FPGA 侧。
Q8. PIF 可编程接口解决什么问题？
A:PIF 用可编程波形描述符定义总线时序，配合 RDY 就绪输入与 CTL 控制输出，可直接连接大多数并行外设接口，不需要 CPU 逐字节模拟时序。
选型提示：连接无标准 FIFO 接口的并行外设时优先考虑 PIF，4 个波形描述符可覆盖多种访问模式。
Q9. 50MB/s 以上的吞吐怎么来的？
A:在芯佰微提供的固件框架下，数据面由 SlaveFIFO/PIF 硬件接管、CPU 只做配置与控制，配合批量端点与 16 位总线，实测吞吐可达 50MB/s 以上，上限为 USB2.0 带宽。
选型提示：实际吞吐受端点配置、主机驱动与固件框架版本影响，项目立项时按目标速率做一次实测评估。

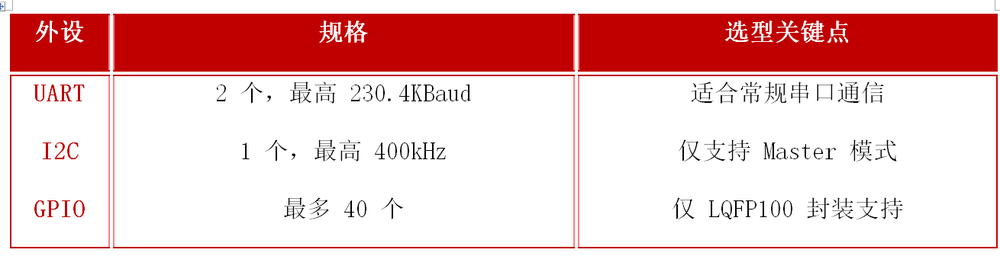

Q10. 除了 USB，芯片还集成了哪些常用接口？GPIO 有多少个？
A:除了强大的 USB 功能，CBM9002A 还集成了丰富的外设资源，可满足大多数应用的扩展需求。
选型提示：I2C 接口不支持 Slave 模式。GPIO 数量与封装强相关，56 引脚的封装（ SSOP / QFN / BGA ）只有 24 个 IO，选型时务必注意。
Q11. 供电与电平有什么要求？
A:推荐供电 3.0–3.6V（典型 3.3V），IO 输入电压可承受 5.0V 容限；输入高电平 ≥2.0V、低电平 ≤0.8V，输出高电平最小 2.4V（IOH=4mA）；ESD 静态放电电压 2000V，耗散功率 300mW。
选型提示：3.3V 主供电、5V 容限输入，与 5V 外设直连时注意方向与灌电流，输出侧按 4mA 能力评估。
Q12. 芯片的功耗表现如何？是否适合电池供电的便携设备？
A:非常适合。CBM9002挂起模式功耗最低不超过 1mA；高速运行模式（8051 运行）供电电流典型 37mA、最大 44mA，任何模式下供电电流不超过 85mA。
选型提示：电池类应用重视挂起电流，USB 挂起由总线触发，注意配置唤醒源（WAKEUP 输入）。
Q13. 芯片的时钟如何配置？
A:外部 24MHz（±100ppm）并行谐振晶振接 XTALIN/XTALOUT；CLKOUT 引脚可输出 12/24/48MHz 时钟，支持三态设置。
选型提示：晶振精度 100ppm 是 USB 全速/高速抖动的关键，PCB 布局尽量贴近芯片，晶体与负载电容按并行谐振匹配。
Q14. 温度、封装和订购型号有哪些？
A:适配温度范围为 0~70℃（SCG/BCG/LCG/TCG），和 −40~105℃（ ISG / IBG / ILG / TIG ）；封装包含 SSOP56、QFN56、VFBGA56、LQFP100；包装管装/托盘，数量 390 到 2600 不等。
四、产品选型与应用
Q15. CBM9002A 最适合用在哪些产品上？
A:数据采集系统、工业相机/视频监控、VGA 视频采集传输、读卡器、扫描仪、激光雕刻设备、ATA 接口（IDE 硬盘）、便携式声卡/MP3 播放设备、传感器应用。
选型提示：视频流、采集流这类大数据场景优先 SlaveFIFO；外设桥接类场景优先 PIF；纯低速控制场景用普通 8051 系列即可。

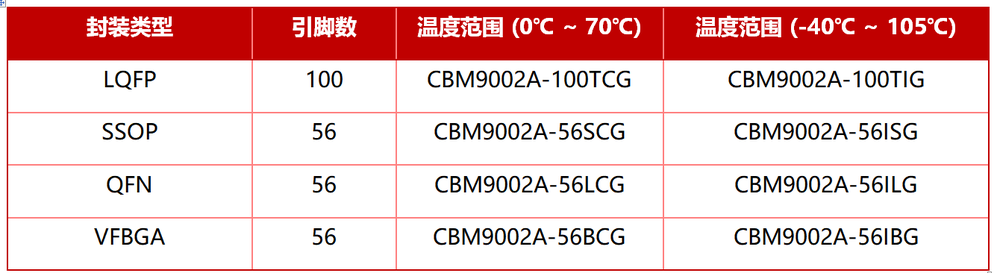

Q16. CBM9002A 有哪些封装和温度等级可供选择？
A:我们提供丰富的封装和温度等级，以满足不同应用场景的需求。
选型总结
CBM9002A 把增强型 8051 编程模型、集成 USB2.0 收发器和 SlaveFIFO/PIF 高速通道放在一颗料里，适合数据采集、视频传输、外设桥接这类需要与主机高速通信的设计。
结论
从规格和功能来看，CBM9002A的定位很清晰：它不是一个通用的MCU，而是一个带强处理能力的高速USB桥接芯片。增强型8051负责控制和配置，SlaveFIFO和PIF负责数据面高速传输，两者分工明确。选型上需要留意几个细节：16K代码空间够不够用、封装决定GPIO数量、EEPROM加载适合量产而USB下载适合调试、晶振精度直接影响USB信号质量。
