【导读】随着嵌入式系统、高速串行总线以及复杂混合信号系统持续演进，工程师在调试阶段面对的信号复杂度正在快速提升。很多问题已经不再是简单的频率错误或逻辑电平异常，而是某一种低概率出现的突发波形、某一个特殊码型下才会触发的时序问题，甚至是仅在特定系统状态下出现的瞬态异常。

对于工程师而言，这类问题往往最难定位。因为它们并不会持续存在，而是隐藏在成千上万次采集结果之中。传统调试流程中，工程师通常需要长时间观察屏幕、不断修改触发条件，甚至保存大量数据后进行离线分析。随着系统复杂度不断提升，这种方式正在变得越来越低效。

在这种背景下，示波器触发技术也正在发生变化。相比传统基于数值条件的触发方式，越来越多工程师开始希望能够“直接对波形本身进行筛选”。视觉触发（Visual Trigger）正是在这种需求下发展起来的一种新型触发方法。它通过图形化方式定义目标波形特征，让复杂信号捕获从“人工寻找问题”转变为“自动识别问题”。

传统触发方式为何越来越难应对复杂系统

传统示波器触发系统，本质上是建立在“数值条件”基础上的。无论是边沿触发、脉宽触发、建立保持时间触发，还是串行协议触发，其核心逻辑仍然是通过固定阈值、时间参数或逻辑条件来定义目标事件。

这种方式在规则性较强的数字系统中非常有效。例如，在标准数字逻辑调试中，工程师只需要设置某一个电压阈值或者特定脉冲宽度，即可稳定捕获目标波形。

但随着复杂系统的发展，很多问题已经无法简单通过单一数值来描述。例如：

某些异常只在特殊数据组合下出现；

某些问题只会在特定振铃形态下发生；

某些瞬态干扰同时包含时间特征与波形形态特征；

某些串行总线问题只在特定建立保持关系下才会触发。

这意味着，工程师脑海中真正识别问题的方式，往往已经不再是“数值”，而是“图形”。而传统触发系统的问题在于：工程师必须先把自己“看到的波形”，翻译成复杂的数值条件。这不仅增加了调试复杂度，同时也限制了触发系统对复杂问题的适应能力。

视觉触发：让示波器具备“图形识别能力”

视觉触发（Visual Trigger）的核心思路，是直接对波形进行图形化匹配。与传统硬件触发不同，视觉触发并不仅仅关注某一个边沿或者单个时间参数，而是会扫描完整波形，并将其与显示屏上的图形区域进行比较。工程师可以直接在示波器屏幕上绘制触发区域，例如矩形、三角形、六边形、梯形以及自定义多边形。随后，系统会自动判断波形是否进入这些区域，或者是否保持在区域之外。只有符合条件的波形，才会被真正显示和保留。

这种方式最大的变化，在于它将“定义问题”的方式从“输入参数”变成了“画出问题”。对于工程师而言，这种交互方式更加符合真实调试习惯。因为在很多情况下，工程师并不知道问题应该如何用数值描述，但他们往往能够一眼看出“这个波形不正常”。视觉触发实际上让示波器开始具备某种“图形识别”能力，使其能够更加接近工程师真实观察问题的方式。

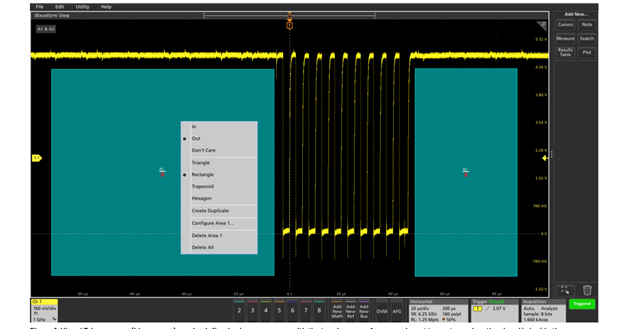

图 1. 可以使用鼠标或触摸屏定义视觉触发区域（蓝绿色），将区域设置为信号位于区域内部或外部时捕获。

从“模板测试”到“真正筛选波形”

很多工程师第一次看到视觉触发时，会认为它与模板测试类似。两者确实都涉及图形区域与波形比较，但它们的目标其实完全不同。传统模板测试的核心，是判断波形是否满足Pass/Fail标准。系统会告诉用户波形有没有违规，但它并不会改变示波器实际采集与显示的内容。

而视觉触发则不同。视觉触发真正做的，是“筛选波形”。系统会主动丢弃不符合条件的采集结果，仅保留目标事件。这意味着：

屏幕上看到的波形已经被自动筛选；

自动测量只会针对目标事件；

保存的数据中不会混入无关波形；

历史回放也只会包含有效结果。

这种机制对于复杂系统尤其重要。因为在很多情况下，真正的问题只占所有采集结果中的极少数。如果仍然采用传统方式，工程师就需要手动从大量正常波形中寻找少量异常事件。而视觉触发则能够直接帮助工程师过滤掉大多数无关结果，从而显著提升调试效率。

复杂突发信号：如何只捕获“正确的突发”

在很多控制系统与串行总线系统中，突发型信号（Burst）是非常典型的问题来源。例如I2C时钟突发、SPI传输窗口、PWM驱动脉冲以及某些周期性控制信号。

工程师往往并不希望看到所有突发，而只希望捕获满足特定条件的突发。传统方式通常需要组合多个脉宽触发、超时触发以及序列触发条件，配置复杂度很高，而且调试过程往往需要反复修改参数。

视觉触发则可以通过多个图形区域，直接定义目标突发的形态。例如：

在突发开始前定义禁止区域；

在目标脉宽结束后定义边界；

要求波形始终保持在特定区域之外。

通过这种方式，系统即可自动筛选出满足条件的目标突发。相比传统方式，这种直接定义波形形态的方法更加直观，也更适合复杂控制系统中的真实调试场景。

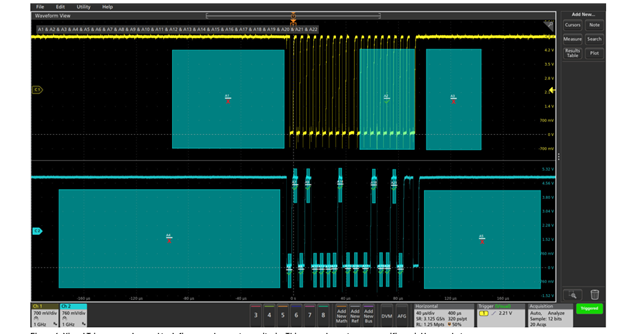

图 2. 视觉触发区域的详细设置可对形状、电压和时间进行精确控制。

逻辑表达式：从单区域到复杂规则

当系统中同时存在多个视觉触发区域时，逻辑表达式便成为实现复杂筛选条件的关键。工程师可以通过AND、OR等逻辑关系，对多个区域进行组合。例如：

所有区域必须同时满足；

任意一个区域满足即可触发；

某一个区域必须违规而另一区域保持正常。

这种逻辑组合能力，使视觉触发不仅仅是一个图形工具，而真正具备了复杂规则筛选能力。在Tektronix 5系列MSO、4系列MSO以及6系列MSO平台中，用户可以直接在VISUAL TRIGGER面板中编辑逻辑方程，实现复杂波形条件组合。这意味着工程师能够将多个波形特征同时纳入判断条件，从而更加精准地定位异常事件。

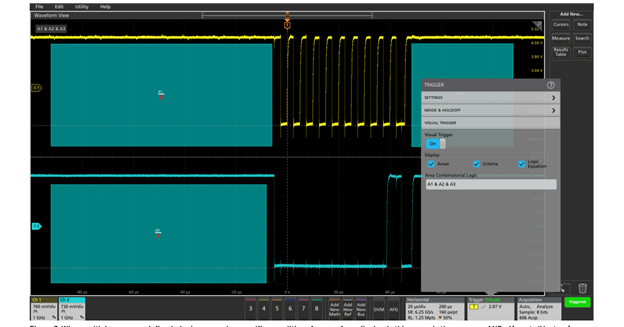

图 3. 定义多个区域时，逻辑表达式会指定波形显示条件。示例中，各区域进行 AND 运算（必须全部为真）。

串行总线分析：视觉触发如何提升协议调试效率

在串行总线调试中，视觉触发能够实现传统触发方式难以完成的复杂筛选。例如，在I2C总线案例中，工程师希望仅捕获：

来自特定地址的数据包；

特定读写操作；

指定二进制数据内容。

通过多个视觉区域配合时钟边沿位置，系统能够直接构建一个图形化串行码型触发器。相比传统串行协议触发，这种方式不仅更加直观，同时还能够自由调整建立保持时间窗口，从而更接近真实系统行为。在复杂总线调试中，这种方法能够帮助工程师快速定位协议异常、码型错误以及偶发时序问题，减少大量无效波形带来的干扰。

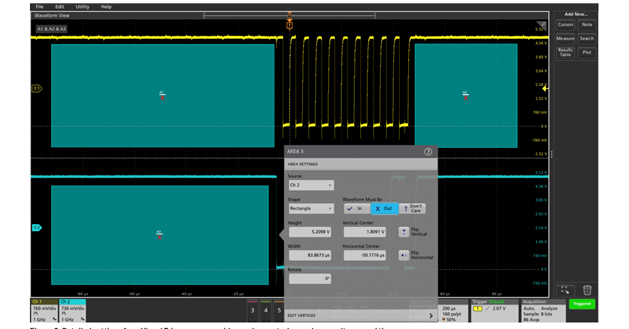

图 4. 视觉触发可用于定义复杂的捕获条件。此示例捕获特定的串行总线数据包。

复杂波形与振铃分析

视觉触发不仅适用于数字协议，同样适用于模拟与电源信号分析。在很多高速电源或驱动系统中，工程师往往需要筛选具有特定振铃特征的脉冲。例如：

振铃幅度超过阈值；

特定脉宽后的振铃；

特定时间窗口内的异常过冲。

传统触发方式很难同时描述这些复杂波形特征，而视觉触发则可以通过编辑多边形区域，直接定义目标波形轮廓。这种方法使示波器真正具备了“基于形状识别波形”的能力。对于电源完整性分析、高速驱动系统以及复杂瞬态问题定位而言，这种能力能够显著降低异常波形搜索难度。

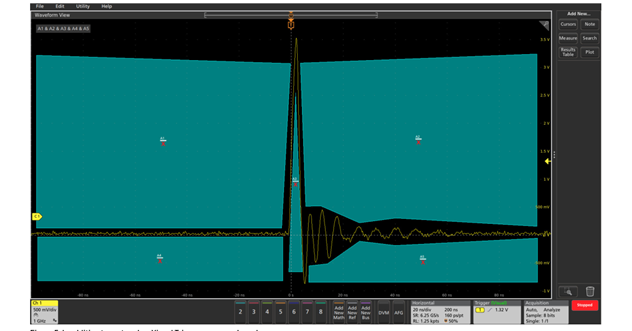

图 5. 除矩形之外，视觉触发区域也可以是多边形。

无人值守监测：如何自动发现低频异常

在长时间稳定性验证中，很多问题只会低频率出现。例如CAN总线偶发码型错误、单位间隔异常、长时间运行后的抖动变化以及某些偶发协议违规。传统方法通常需要工程师长时间观察屏幕，或者保存海量数据后进行离线分析。而视觉触发能够通过模板化区域与无限余辉结合，仅保留违规事件。

在CAN总线案例中，通过在每个单位间隔中心放置六边形区域，并将逻辑设置为OR关系，系统即可自动筛选出所有模板违规事件。这种方式尤其适用于无人值守测试与长期稳定性监测。对于长时间运行验证而言，视觉触发实际上相当于为示波器增加了一套自动异常筛选机制。

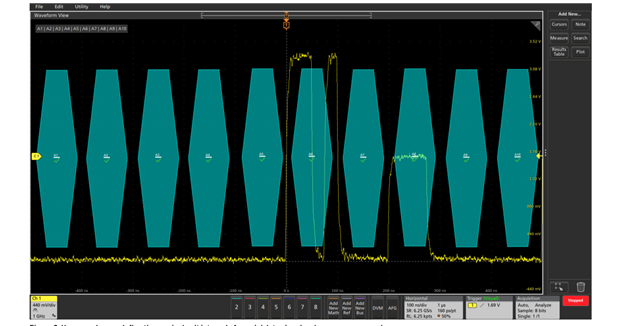

图 6. 六边形区域定义串行数据信号的标称单位间隔，并揭示异常。

Tektronix视觉触发方案：从“看波形”到“筛选波形”

针对复杂系统调试需求，Tektronix在5系列MSO、4系列MSO、6系列MSO以及7系列DPO平台中提供了完整的视觉触发能力。同时还能够结合：串行协议分析、高级触发、自动测量、波形搜索与历史回放，构建完整的复杂信号筛选体系。

相比传统人工寻找异常的方式，视觉触发更像是在示波器中加入了一套图形识别系统，使工程师能够更加直观地定义问题，并快速锁定目标事件。这种从“采集波形”到“筛选波形”的转变，也正在改变复杂系统调试流程。

结语：复杂系统调试正在进入“图形化时代”

随着高速数字系统、嵌入式平台以及复杂控制系统持续发展，工程师面对的信号问题正在越来越复杂。未来的挑战已经不再只是“能否采到波形”，而是：

如何快速找到真正重要的波形；

如何在海量数据中识别异常；

如何将复杂问题转化为可重复验证的测试条件。

视觉触发的价值，正在于它改变了工程师与示波器之间的交互方式。通过将数值条件转变为图形定义，示波器不仅能够采集信号，更能够帮助工程师理解并筛选复杂系统行为。而这，也正在成为下一代复杂系统调试的重要方向。
