【导读】东芝推出五百万像素,1.4微米,带有图像讯号处理器的CMOS图像传感器。很适合内置摄像头模块的应用,该产品采用CMOS工艺,所以实现了低功耗运转。
Toshiba东芝推出五百万像素,1.4微米,带有图像讯号处理器的CMOS图像传感器:T4K39
T4K39是一个附有图像信号处理器(ISP)的图像传感器。 T4K39像素大小为1.4微米 × 1.4微米,500万像素的分辨率,2592H × 1944V输出像素,1/4英吋光学格式。由于T4K39实际很小,很适合内置摄像头模块的应用。该产品采用CMOS工艺,所以实现了低功耗运转。它通过一个配备了原色滤镜的小巧而简单的摄像系统,就能提供卓越的色彩再现能力。所有这些特点让T4K39成为智能手机应用的理想选择。
特点
1/4英吋,5M分辨率 (1.4µm)
逐行扫描
I2C接面
CSI-2 2通道
8位并行输出
Binning:水平 1/2,垂直 1/2, 1/4, 1/8
内置锁相回路 (PLL)
镜头阴影校正
缺陷像素校正
图片翻转 (水平和垂直)
可设定取像范围(设定具有固定中心的任意尺寸窗口)
图像尺寸调整 (用于图像缩小的可编程抽取)
数位变焦
图片特效 (单色、负片、深褐、复古、素描、浮雕)
AE (自动曝光)
AWB (自动白平衡)
自动闪烁检测和校正
γ校正(可编程伽玛表)和动态γ校正
降噪
边缘增强
假的色彩还原
颜色管理
待机模式,省电模式
内置稳压器 (1.8 V 转 1.5 V)
规格
光学格式:1/4"
像素大小 1.4微米 × 1.4微米
输出像素: 2592 (水平) × 1944 (垂直)
数据格式:YUV422
帧速率 (CSI-2):15 fps @全分辨率,30 fps @1080p (crop),30 fps @720p,60 fps @VGA
电源:模拟 = 2.6至3.0 V,数位 = 1.7至1.9 V,I/O = 1.7至3.0 V
工作温度:-20 to +60ºC
存储温度:-30 to +85ºC

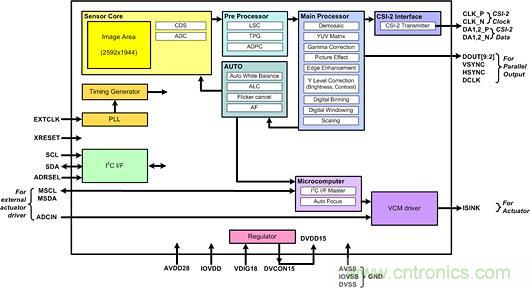

图1::系统方框图
