音箱大拆解,边拆边学如何还原音箱原来的声音

发布时间:2014-12-03 责任编辑:sherryyu

【导读】音箱几乎是每家每户都具备的,但是由于用户的自由搭配使得音箱音质很差,小编这里为大家拆解了一台2.0音箱,边拆解边为大家讲解音箱的发声原理。窥探音箱内部的设计秘密,同时教大家如何还原音箱的真实舒服的声音。

现如今,很多用户都比较关注音箱的听感(音质),也很喜欢互相讨论音质,对比之下往往还是需要花费更高的价钱才能买到好音箱,这本都无可厚非。不过今天笔者并不打算谈论音质,而是想从最基本的音箱内部结构来和大家说说它的发声原理;音质的好坏,是基于音箱的内部结构和发声原理为前提的,只有基础工作打好了,音箱才能发出好声音。

可能很多朋友并不太了解音箱的发声原理,而且一谈到这种物理性的话题往往很枯燥。但如果了解了音箱的结构和发声原理,将很有助于你的选购甚至改装。为了避免本文过于乏味,笔者将采用比较简洁易懂的语言和形象的比喻来为大家阐述。

编辑拆机给你看 音箱内部都有啥?

对于普通的家用有源多媒体音箱来说,大致可分为主动式和被动式两种。含功放的称为主动式音箱,不含功放的称为被动式音箱。音箱的构成不像电视和DVD机那么复杂,从外观上看只是一个木箱及几个喇叭而已,一般还会有保护网罩,然而它的结构真的就这么简单吗?

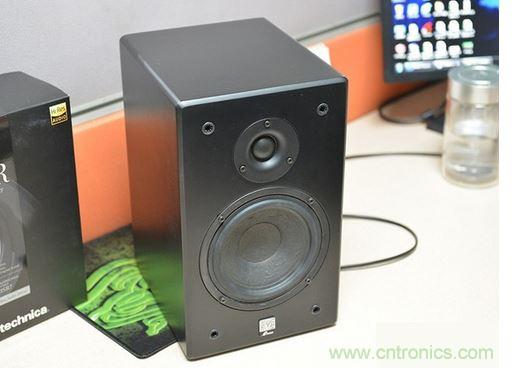

2.0书架音箱
2.0书架音箱

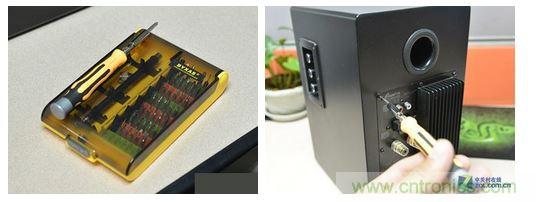

准备好工具拆解音箱
准备好工具拆解音箱
[page]

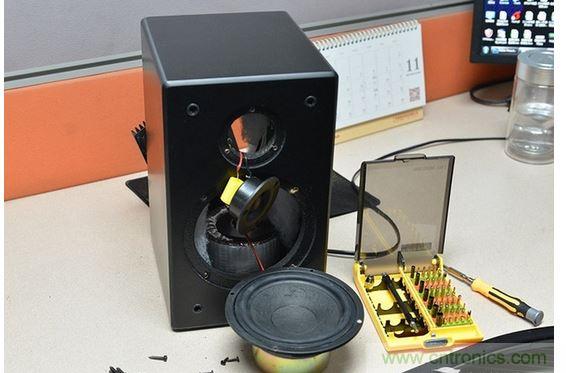

拆解后的音箱
拆解后的音箱
音箱喇叭
音箱喇叭

内部结构到底简不简单,只有拆机后才能知道。首先我们先将音箱正面的网罩拆下,会看到箱体上面装了2个喇叭,上面的小喇叭是高音单元,底部较大的喇叭是中低音单元。另外我们可以看到,喇叭表面会有一种纸质的圆形膜,它是用来共振发声的,这种材质不一定全是纸质,还可以是橡胶、金属、陶磁等,但一定要轻、要硬、要薄,这样才可以达到发声的目的。

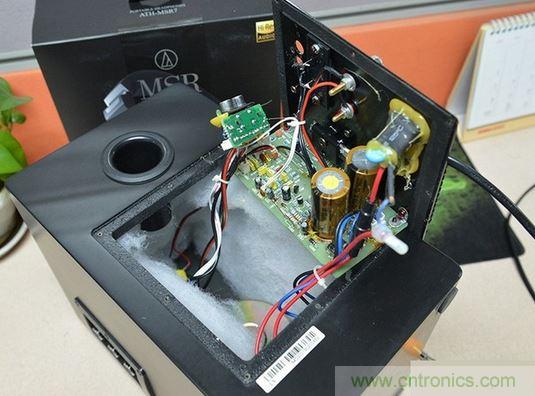

音箱背板拆解
音箱背板拆解
[page]

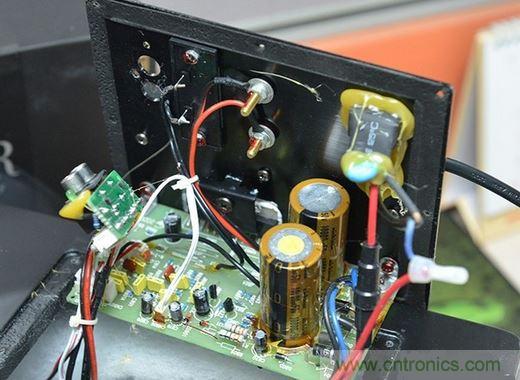

分频器系统
分频器系统

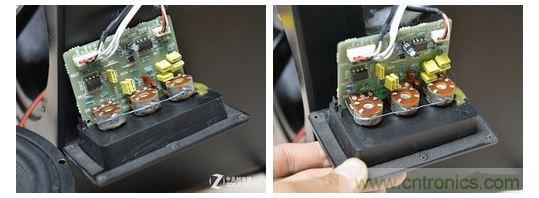

箱体侧面调节音量和中低频的区域
箱体侧面调节音量和中低频的区域

接下来我们从背部将音箱的背板拆下,可看到一个电路板,上面有一些电线、电容、分频器等电子元件,这些元件组成了分频系统,负责将低、中、高频往不同的喇叭单元输送,若箱体内有2个分频器,则称为2分频音箱(本次拆机的音箱);如果有3个分频器的话,则称为3分频音箱。市面上大多数2.0和2.1音箱都采用这两种分频设计。

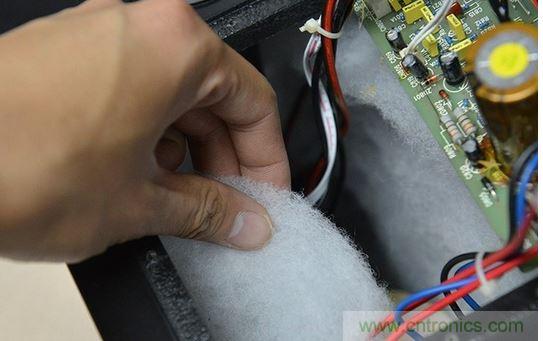

箱体内部的吸音棉
箱体内部的吸音棉
[page]

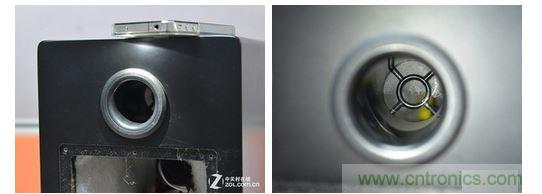

倒相孔和内部的PVC空心管
倒相孔和内部的PVC空心管

另外我们也注意到,箱体的内部还有会有一些棉花(吸音棉),它是用来减少箱体内部的共震和多余的驻波的,从而使音箱发出的声音更清新和纯净。此外,我们还可以看到箱体的背部会有一个圆孔(有些在正面或侧面),称为倒相孔;孔内还有一截PVC材料的空心管;简单的说,它负责将喇叭辐射到箱内的低频声波释放出来,从而提升低音效果。

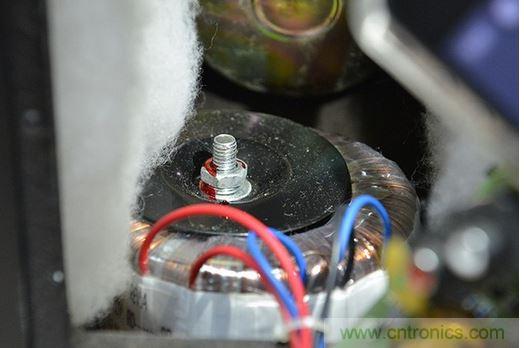

箱体内部的环形变压器
箱体内部的环形变压器

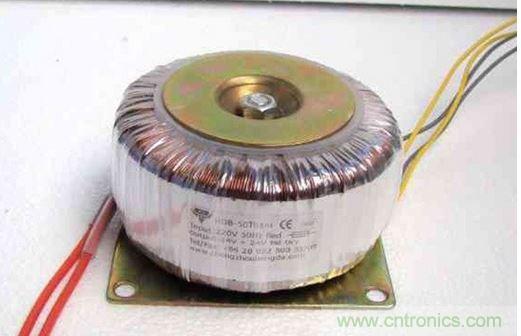

环形变压器
环形变压器

在箱体的内部,我们还可以看到一个很大的线圈,里面全是铜丝一圈一圈缠绕在一个铁芯上,外面用绝缘胶带包裹,它叫环形变压器。那么它是干什么用的呢?简单的说,它可以为音箱提供能源,产生电磁力,使喇叭的纸盆震动发声。另外,它还可以有效减小音箱的嗡嗡声,让声音更纯净。
[page]
想看原因在这里 音箱到底怎么发声的

要知道音箱发声的原理,我们首先需要了解声音的传播途径。声音的传播需要介质(真空不能传声);声间要靠一切气体,液体、固体作媒介传播出去,这些作为传播媒介的物质称为介质。就好比水波,你往平静的水面上抛一个石子,水面就有波浪,再由对岸传播到4周;声波也是这样形成的。声波的频率在20——20,000Hz范围内,能够被人耳听到;低于或高于这个范围,人耳都听不到。
拆解音箱

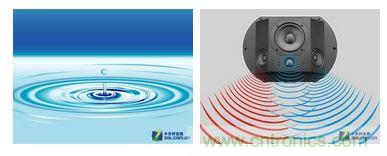

水波与声波的传播方式是一样的,通过介质的传播,人耳才能听到声音

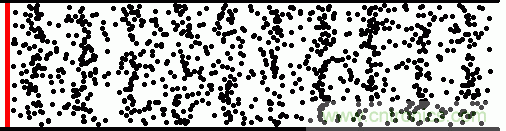

声波可以在气体、固体、液体中传播
声波可以在气体、固体、液体中传播

下面在来说说喇叭的工作原理。喇叭是把电信号转换为声信号的一种装置,它由线圈、磁铁、纸盆等组成。由放大器输出大小不等的电流(交流电)通过线圈在磁场的作用下使线圈移动,线圈连接在纸盆上带动纸盆震动,再由纸盆的震动推动空气,从而发出声音。

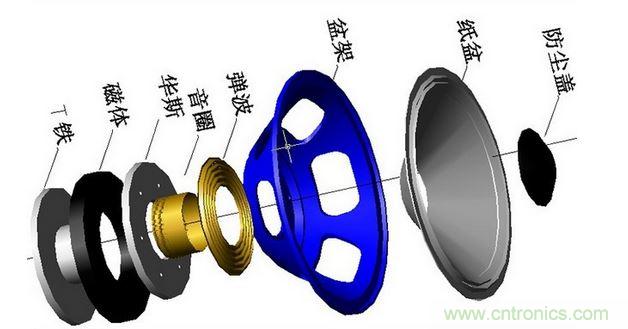

喇叭的结构
喇叭的结构
[page]

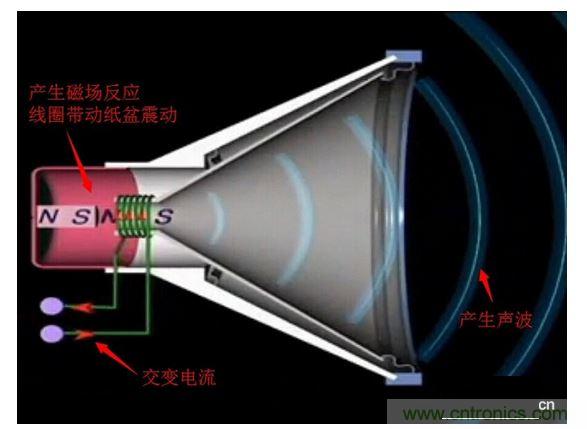

喇叭的发声原理
喇叭的发声原理

当喇叭接收到由音源设备输出的电信号时,电流会通过喇叭上的线圈,并产生磁场反应。而通过线圈的电流是交变电流,它的正负极是不断变化的;正极和负极相遇会相互吸引,线圈受到喇叭上磁铁的吸引向后(箱体内)运动;正极和正极相遇则相互排斥,线圈向外(箱体外)运动。这一收一扩的节奏会产生声波和气流,并发出声音,它和我们讲话的喉咙振动是同样的效果。

总结:

交流电通过喇叭上的线圈并切割磁感线,线圈会上下振动,大小和方向则根据电流的大小和方向而改变;线圈同时带动喇叭的振膜(纸盆)振动,振膜上下振动,就会反复拉伸和压缩它附近的空气,并产生声波;当声波传到人的耳朵里,我们就听到到声音(音乐)了。
