【导读】要想掌握触发器知识必须先掌握RS触发器，因为RS触发器就是触发器中的基础触发器，是入门的基本功。是所有功能类触发器中的基本组成。只有掌握RS触发器才能打下基础。本文就介绍了成本低廉的触发器，供给初期学习的人进行实践。

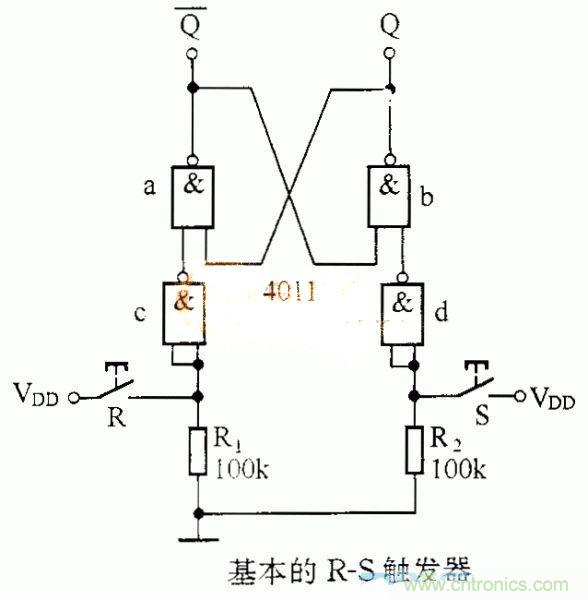

大家都知道，基本触发器是计数器、分频器等一系列基本单元电路的基础。如图1所示为基本的R-S触发器，其逻辑功能是：S=1、R=0，Q=1、—Q=0；S=0、R=1，Q=0，—Q=1；R=S=0，Q、—Q保持原来状态不变；S=R=1，互为约束，不允许使用。图1中门a、b为触发器的主体，门c、d只对输入触发信号的极性进行变换，不使用门c、d时，如图所示，即成为“0”触发有效的R-S触发器。
图1
图2

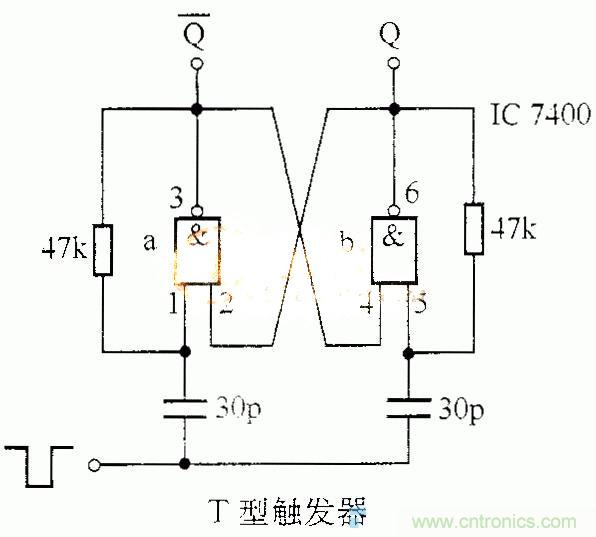

基本R-S触发器按图2的方式连接即构成T型触发器。在稳态时，必定有Q=1，—Q=0或—Q=1，Q=0两种状态之一，假如稳态时Q=1，—Q=0，则与非门②⑤⑥脚为“1”，①③④脚为“0”，此时门b被封锁。在输入脉冲负跳变的作用下，经30P电容在门a、b①⑤脚产生一负跳变，门a、b的状态翻转为Q=0，—Q=1；同时，下一个负脉冲来到时，触发器状态再次翻转为Q=1，—Q=0。因此，该触发器每当触发脉冲发出时，输出状态就改变一次。该电路输出端加上继电器、可控硅驱动电路，就成为轻触式电子开关。
以上就是基于RS触发器能够构成的CD4011，由于结构简单且较为基础，非常适合初学者进行研究。感兴趣的朋友不妨按照文中的介绍，对RS触发器进行改造，复习文中知识的同时也能够增加动手能力。
