MEMS传感器产业链及其厂家汇总(附图解)

发布时间:2017-07-04 责任编辑:wenwei

【导读】近年来,国内传感器市场持续快速增长,年均增长速度超过20%。2015年以来,在智能化电子产品不断涌现,物联网智能终端与整机产品制造市场稳定发展的带动下,传感器产品国产化需求不断增大,为国内企业带来巨大的发展空间,自主MEMS传感器产品的研发及产业化成为产业发展的主要方向。

受物联网快速发展的带动,传感器市场规模也呈现快速发展的态势。中投顾问产业研究中心预测,未来5年中国传感器市场的年复合增长率将达到30%左右。

一、传感器企业规模

我国已有1700多家从事传感器的生产和研发的企业,其中从事微系统研制、生产的有50多家。同时,传感器越来越多地被应用到社会发展及人类生活的各个领域。

如工业自动化、农业现代化、航天技术、军事工程、机器人(300024)技术、资源开发、海洋探测、环境监测、安全保卫、医疗诊断、交通运输、家用电器等。

二、三大传感器生产基地建立

在政府的支持下,我国的传感器技术及其产业取得了长足进步。尤其是在“双加工程”,即“加快力度,加快发展”的方针指导下,建立了中国敏感元器件与传感器生产基地。
目前,国内有三大传感器生产基地,分别为:安徽基地,主要是建立力、光敏规模经济;陕西省敏感技术产业集团公司,主要是建立电压敏、热敏、汽车电子规模经济为主要目标;黑龙江基地主要建立气、湿敏规模经济为主要目标。

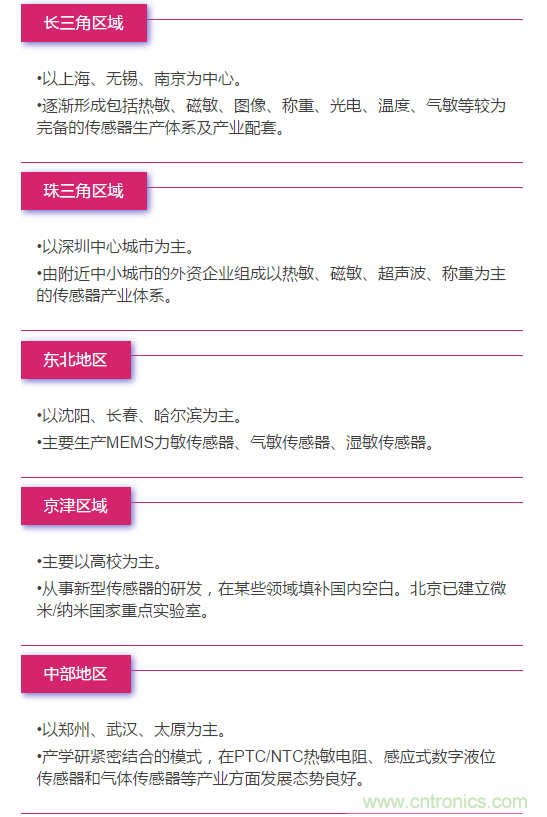

三、传感器产业地域格局

MEMS传感器产业链及其厂家汇总(附图解)

此外,传感器产业伴随着物联网的兴起,在其他区域,如陕西、四川和山东等地发展很快。

发展阶段

随着电子技术、材料技术、物理技术、化学技术等多方面技术的迚步,传感器也在仍传统型向新型化方向发展。
传感器的新型化主要体现在微型化、智能化、数字化、多功能化、系统化、网络化等特点。新型传感器的这些特点是传感技术演进的结果,也是新时代智能传感技术的要求。

驱动因素

一是市场带动。

随着物联网、移动互联网等新兴产业的快速发展,传感器产业也迎来了巨大的发展契机。

信息化和智能化的推进为传感器产业带来巨大的市场,在智能农业、智能工业、智能交通、建筑节能、智能环保、智能电网、健康医疗、智能穿戴等领域,传感器都有着广阔的应用空间。

二是技术拉动。

近年来,国内外从事传感器技术研发的机构和投入都不断增多,传感器技术也取得了突飞猛进的发展。

随着先进传感器、新型传感器、低成本、高性能传感器的不断研发成功,传感器应用的成本将不断降低,应用效果将不断提升,从而拉动传感器产业的持续发展。

三是政策推动。

近年来,工业和信息化部先后出台了《物联网“十二五”发展规划》等相关政策,并在积极研究出台支持传感器产业发展的相关政策,未来传感器产业将会面临更为宽松的政策环境。

在国家政策的扶持下,传感器产业将会迎来快速发展时期。

四是整合促进。

随着市场竞争的加剧,传感器产业并购整合不断增多,国外大型传感器企业已经通过并购形成了各自的技术优势,国内传感器企业的并购重组、做大做强也已开始,如歌尔声学、航天电子(600879)、东风科技(600081)等企业不断通过并购增强竞争力。

未来,国内传感器领军企业的形成将大大增强产业竞争力,促进产业健康发展。

市场规模

我国传感器产业整体素质参差不齐,高端产品自给率不足。

截至2013年底,我国从事传感器的研制、生产和应用的企事业单位共2000多家,从事微系统研制、生产的企业有50多家,产品种类共计6000多种,年总产量40多亿只,市场销售额突破1000亿元。

但我国传感器小型企业占比近七成,产品以低端为主,高端产品进口占比较大,其中传感器约60%,传感器芯片约80%,MEMS芯片基本100%。

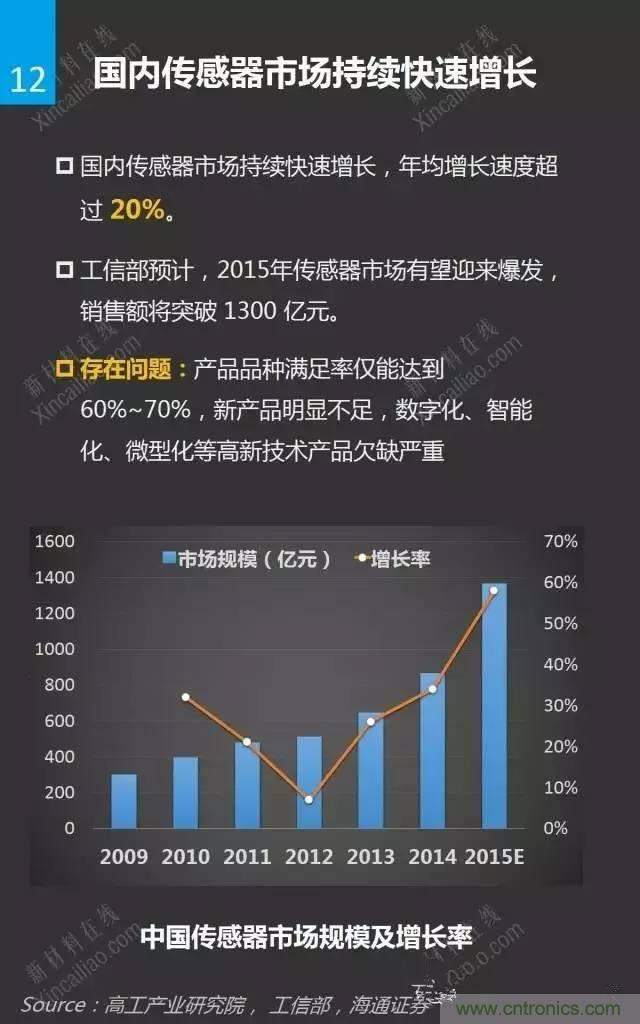

近年来,国内传感器市场持续快速增长,年均增长速度超过20%,2011年传感器市场规模为480亿元,2012年达到513亿元,2013年达到640亿元,2014年则超过800亿元。

市场格局

受传感器巨大前景的影响,中国的传感器企业也在不断增多,主要有华工科技(000988)、苏州固锝(002079)、大立科技(002214)等。

在传感器技术的面,我国企业已基本掌握了中低端传感器研发的技术,并逐渐在向高端领域拓展。

和国外的差距为我们的增长提供了空间,也指明了的向,并且中国这几年在电子信息技术的面也取得了较快的发展,所以在巨大市场需求的刺激下,在众多本土企业的参与下,中国传感器企业有望取得骄人的成绩。

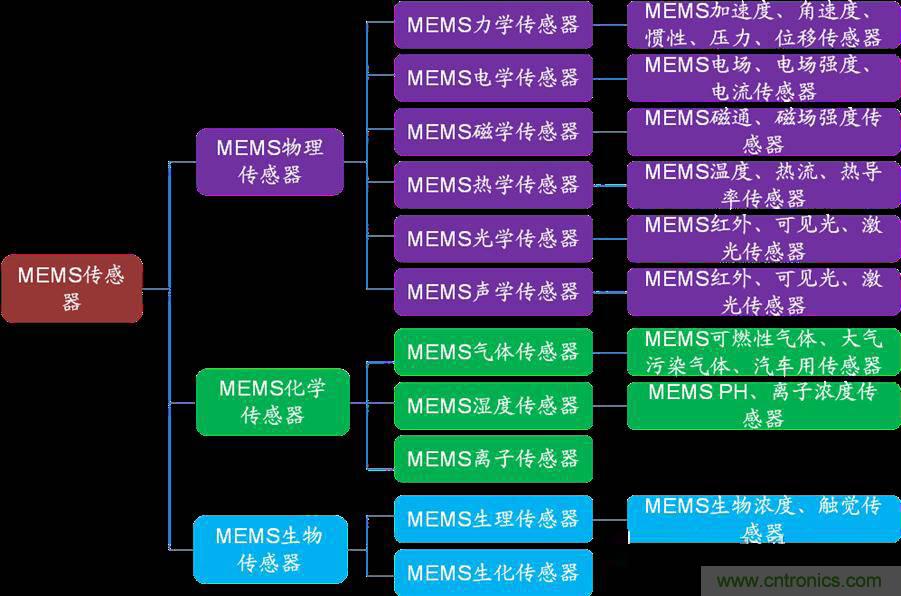

四、MEMS传感器分类

MEMS传感器产业链及其厂家汇总(附图解)

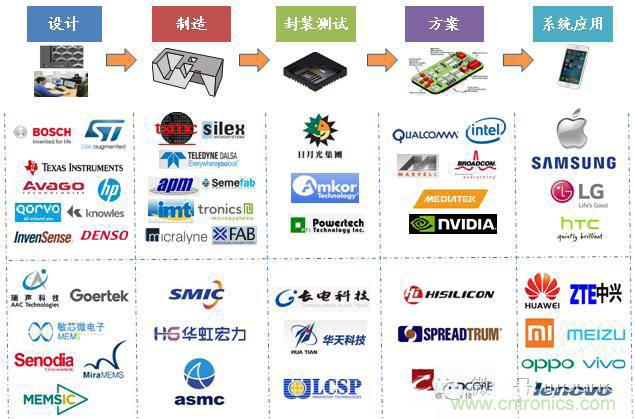

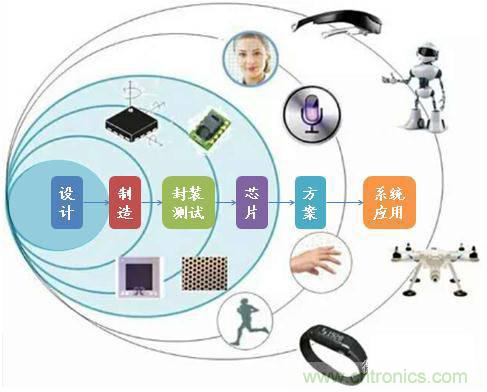

五、MEMS产业链流程及供应链

MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)

六、MEMS传感器生产厂商介绍

MEMS传感器种类繁多,主要的MEMS传感器包括运动传感器、压力、麦克风、环境、光传感器等。其中运动传感器可分为陀螺仪、加速度计、磁力计。

1、MEMS运动传感器

MEMS运动传感器主要有加速度计、陀螺仪、磁力计三大类,加速度计和陀螺仪可以集成为六轴惯性传感器;磁力计和加速度计集成为电子罗盘(e-compass),加速度计、陀螺仪和磁力计可集成为9轴传感器。

惯性传感器(加速度计+陀螺仪)厂家有:意法半导体(ST)、旭化成微电子(AKM )、应美盛(InvenSense)、罗伯特.博世等。

电子罗盘(磁力计+加速度计)厂家有:旭化成微电子(AKM )、雅马哈(Yamaha)、阿尔卑斯(Alps Electric) 、美新半导体(MEMSIC)(2016年7月被华灿光电收购)等。

2、MEMS麦克风

MEMS传感器产业链及其厂家汇总(附图解)

3、MSME压力传感器

MEMS传感器产业链及其厂家汇总(附图解)

4、MEMS环境传感器

环境传感器可细分为气体、温度和湿度传感器等。

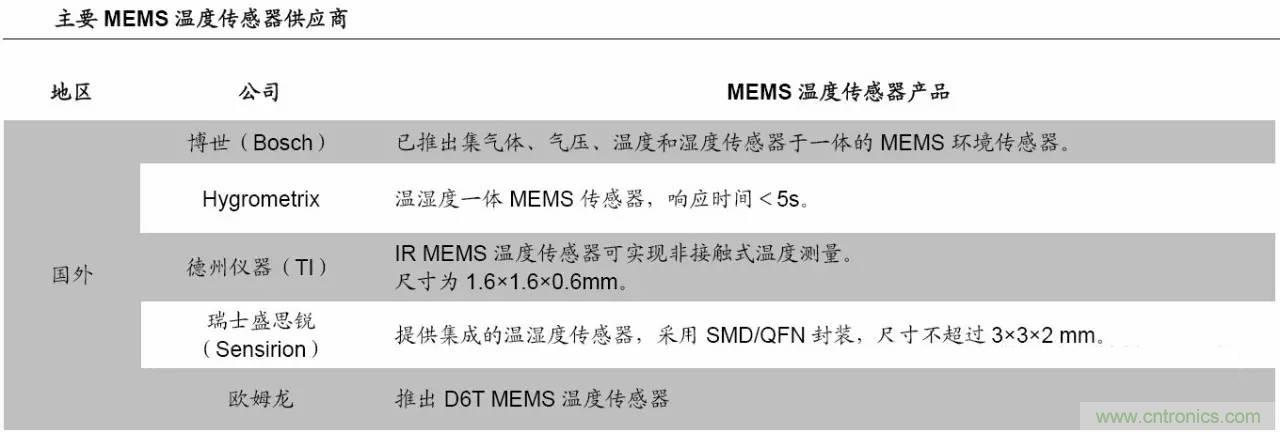

MSME温度传感器可用于任何需要检测温度的地方。

MEMS传感器产业链及其厂家汇总(附图解)

MEMS湿度传感器在工业控制、气象、农业、矿山检测等行业中得到了广泛的应用。

MEMS传感器产业链及其厂家汇总(附图解)

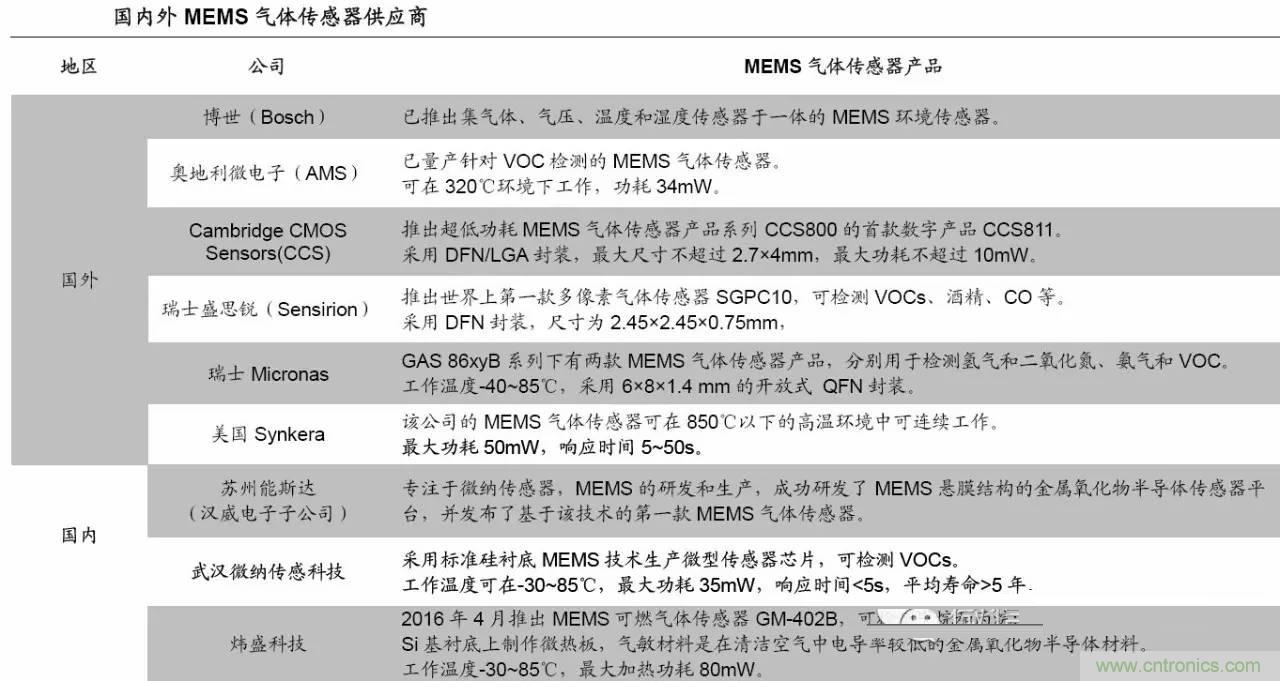

MEMS气体传感器主要用于检测目标气体的成分、浓度等。

MEMS传感器产业链及其厂家汇总(附图解)

还有森斯特(北京)电子科技有限公司(Nenvitech)、深圳市戴维莱传感技术开发有限公司、武汉四方光电科技有限公司、速丽德(Solidsense)、城市技术(CityTechnology) 等。

5、MEMS生物传感器

MEMS生物传感器目前处于发展初期。MEMS生物传感器是利用生物分子探测生物反应信息的器件,被列为新世纪五大医学检验技术之一,是现代生物技术与微电子学、化学等多学科交叉结合的产物。未来MEMS生物传感器在医学、食品工业、环境监测等领域具有广阔发展空间。

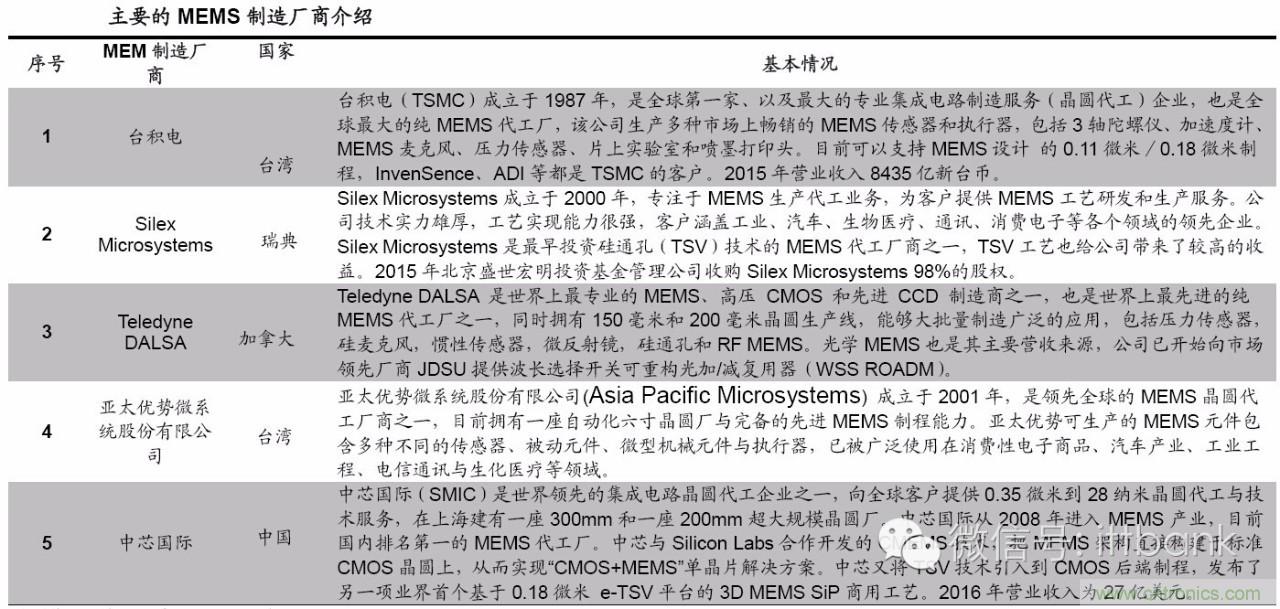

七、MEMS代工

MEMS代工主要有两种类型:IDM厂商提供的MEMS代工,独立的代工厂提供的MEMS代工,其中独立的代工厂包括集成电路代工厂和纯MEMS代工厂。近几年Fabless模式的MEMS器件制造商发展迅速,独立的MEMS代工厂努力寻求标准化的工艺以提升规模经济,减少制造时间和降低成本,使得独立的MEMS代工厂快速成长,但目前IDM代工仍处于市场领导地位。

MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)

目前提供MEMS代工的IDM厂商主要有意法半导体、索尼、德州仪器等;台积电目前是全球最大的独立的MEMS代工厂,全球领先的纯MEMS代工厂还有Silex Microsystems、Teledyne DALSA、Asia Pacific Microsystems、X-FAB 、Innovative Micro Technology等,国内的中芯国际、华宏宏利、上海先进半导体也有生产MEMS的能力。

八、MEMS封装测试

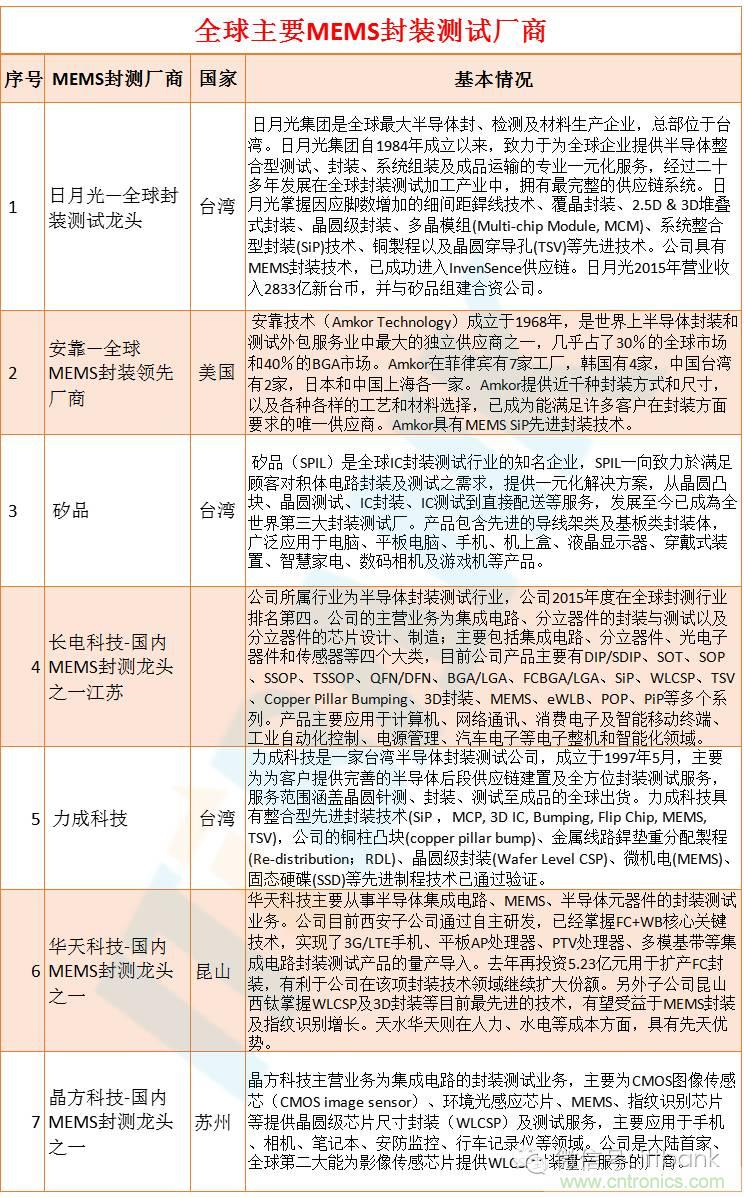

目前具备MEMS封装测试能力的国际厂商主要有日月光、安靠、矽品、力成科技等,国内有华天科技、长电科技、晶方科技等厂商。尽管国内的MEMS前端制造还落后于国际大厂,由于国内的封装技术起步较早,国内MEMS产业链后端封装较为完善。

MEMS传感器产业链及其厂家汇总(附图解)

封装技术与IC封装有着诸多不同,对企业的要求很高。众所周知,MEMS器件价格下降非常之快,目前部分MEMS器件中封装成本甚至占到总价格的40%到60%。如何做到低成本封装是封测厂商面临的巨大挑战。

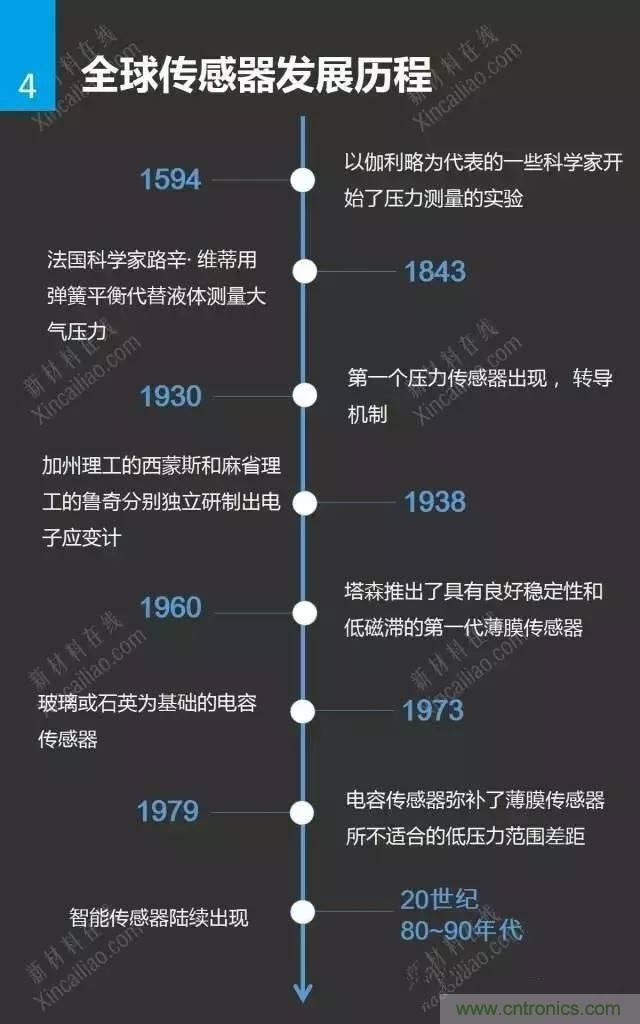

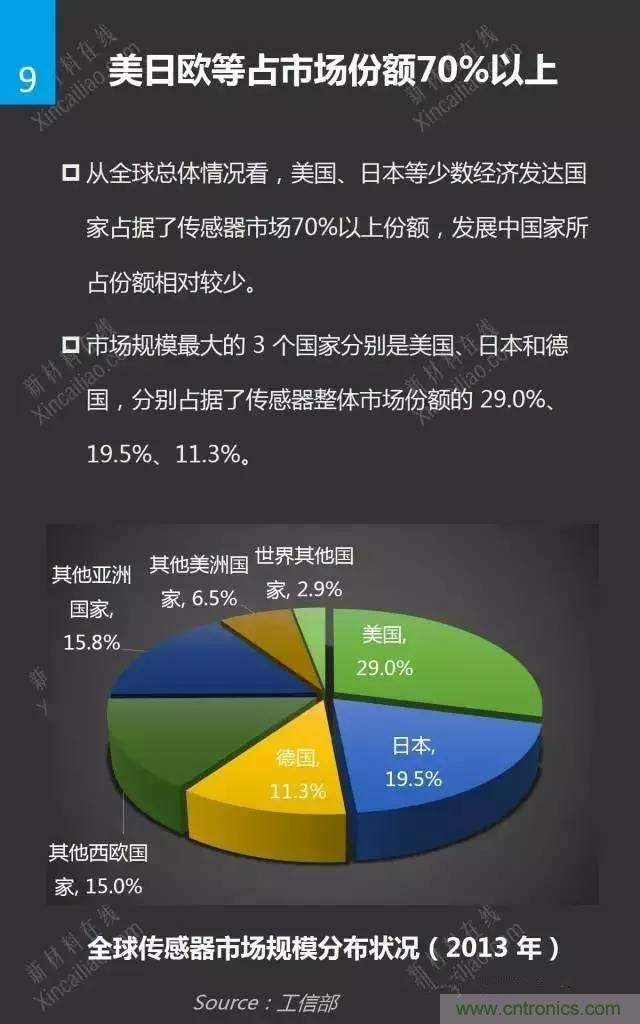

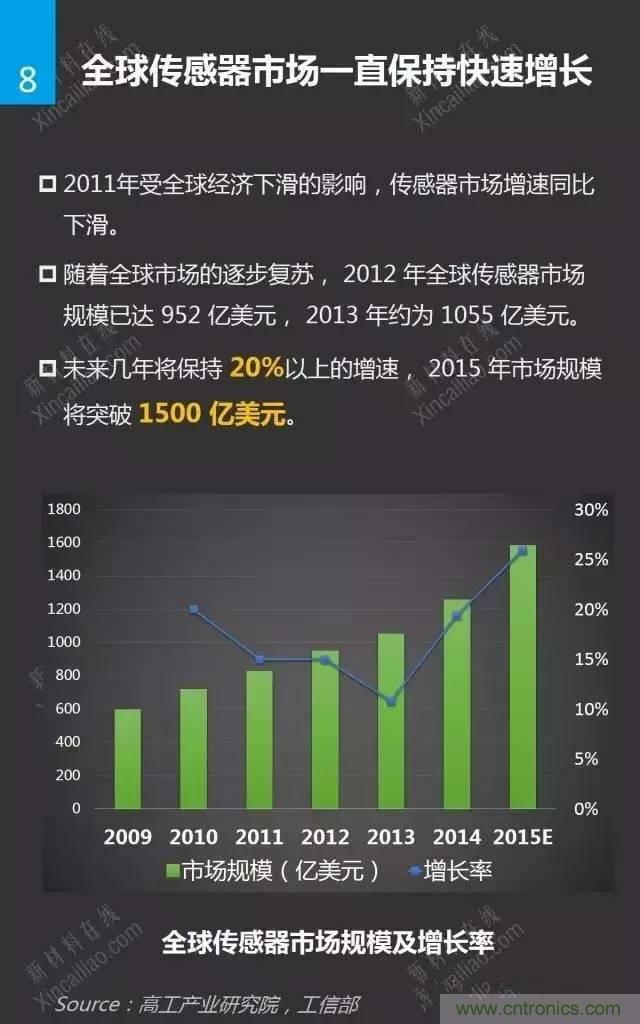

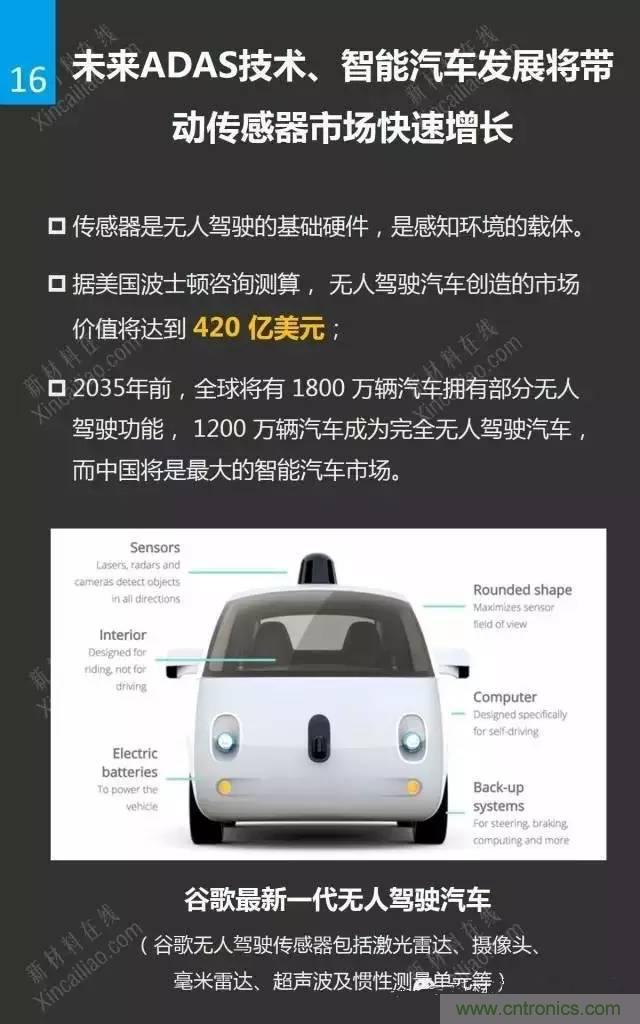

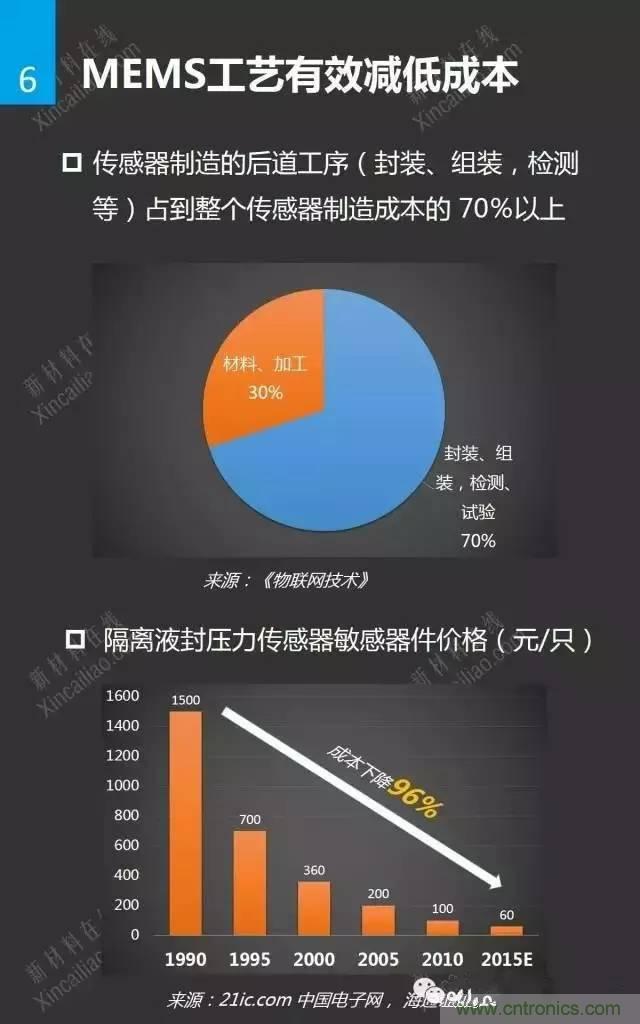

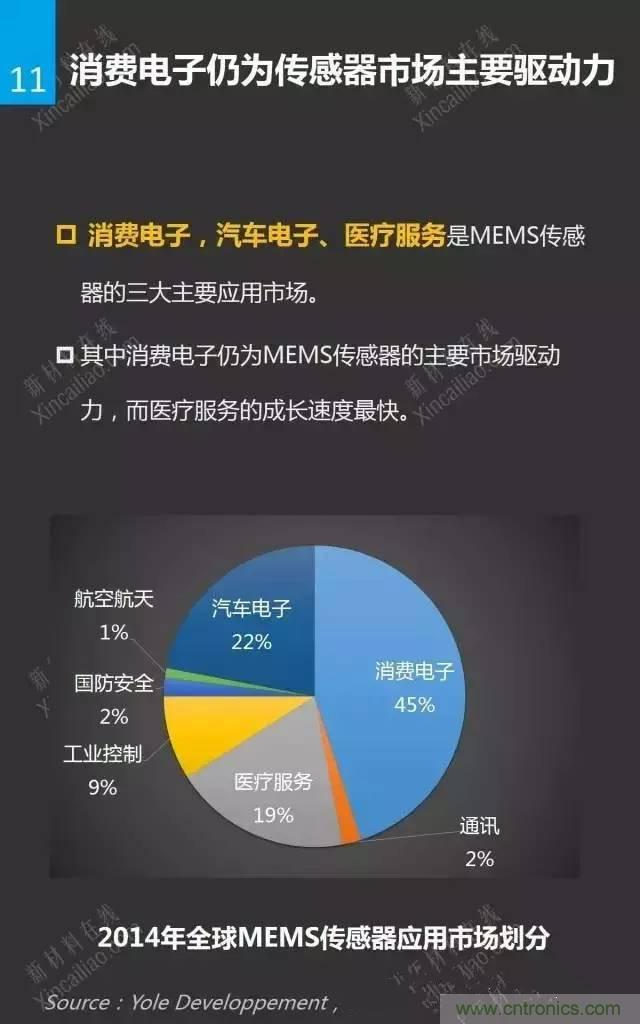

全球传感器市场全景图解

MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
MEMS传感器产业链及其厂家汇总(附图解)
