压力传感器元件压力测量方法详解

发布时间:2020-07-28 责任编辑:lina

【导读】压阻传感器的高精度及其测量绝对压力、表压和压差的能力使其在广泛的用途中得到了各种应用。对于工业设备和机械,压力传感器提供的信息可以用于最有效地操作液压或气动设备,进而与新的工业4.0标准联系在一起。

压阻传感器的高精度及其测量绝对压力、表压和压差的能力使其在广泛的用途中得到了各种应用。对于工业设备和机械,压力传感器提供的信息可以用于最有效地操作液压或气动设备,进而与新的工业4.0标准联系在一起。

汽车对燃料效率和减少有害排放的要求越来越高,需要长期稳定和高度精确的传感器。除了介质电阻外,一些用途要求压力传感器具有抗冻性,但最重要的是传感器需要在整个寿命期间提供可靠的信号。

所有的用途都对压力模具的独特特性提出了越来越高的要求,需要在模具水平上具有特定的设计特点。已经开发了TDK压力传感器的产品系列,重点是提高灵敏度、高性能和较小的模具尺寸。此外,还特别注意介质电阻和易处理能力的具体特点。

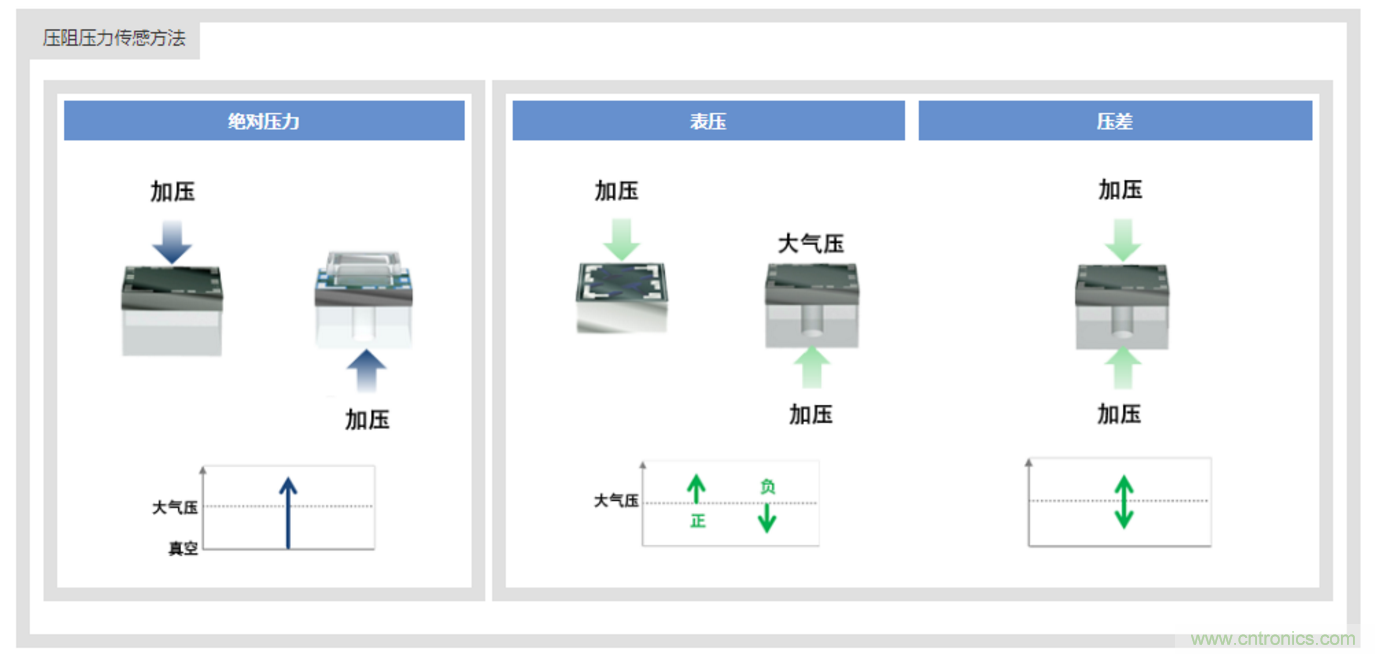

压阻压力传感方法

 告别“黑白”,迎接“彩色”:看海康臻全彩重新定义全彩摄像机!
压阻压力测量

告别“黑白”,迎接“彩色”:看海康臻全彩重新定义全彩摄像机!

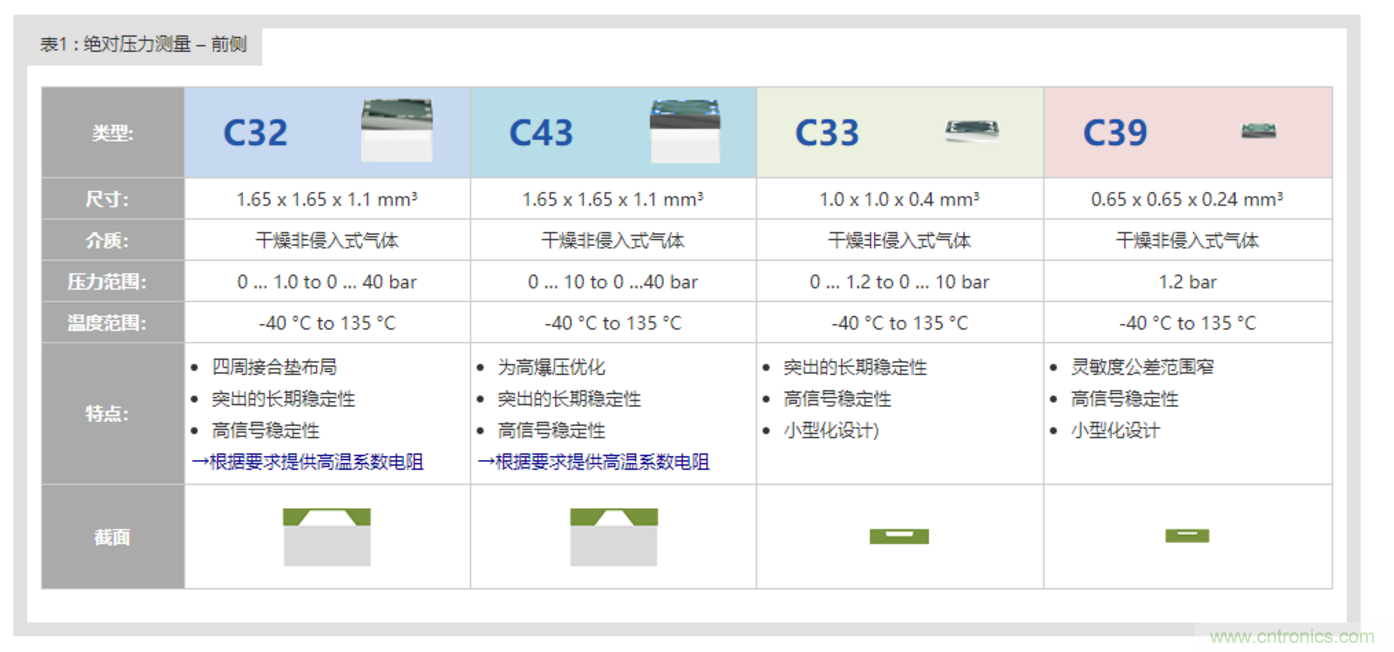

绝对压力测量 – 前侧

绝对压力测量 – 前侧
在真空下将玻璃粘合到硅上,从而产生对照真空。被测量介质与压力传感器元件芯片前侧的有源电子元件接触。

告别“黑白”,迎接“彩色”:看海康臻全彩重新定义全彩摄像机!

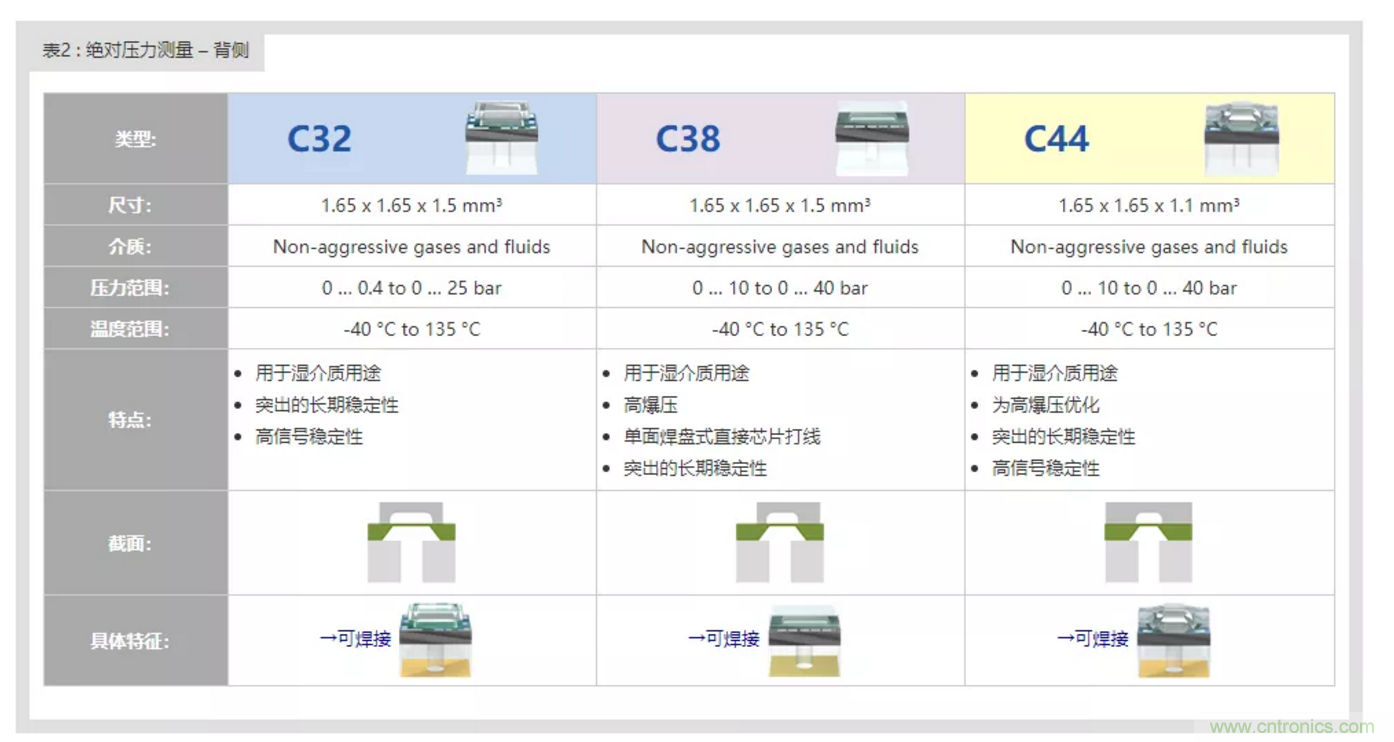

绝对压力测量 – 背侧

绝对压力测量 – 背侧
对于潮湿或腐蚀介质,使用附加的玻璃盖在前侧形成一个对照室。介质应用于背侧入口。

告别“黑白”,迎接“彩色”:看海康臻全彩重新定义全彩摄像机!

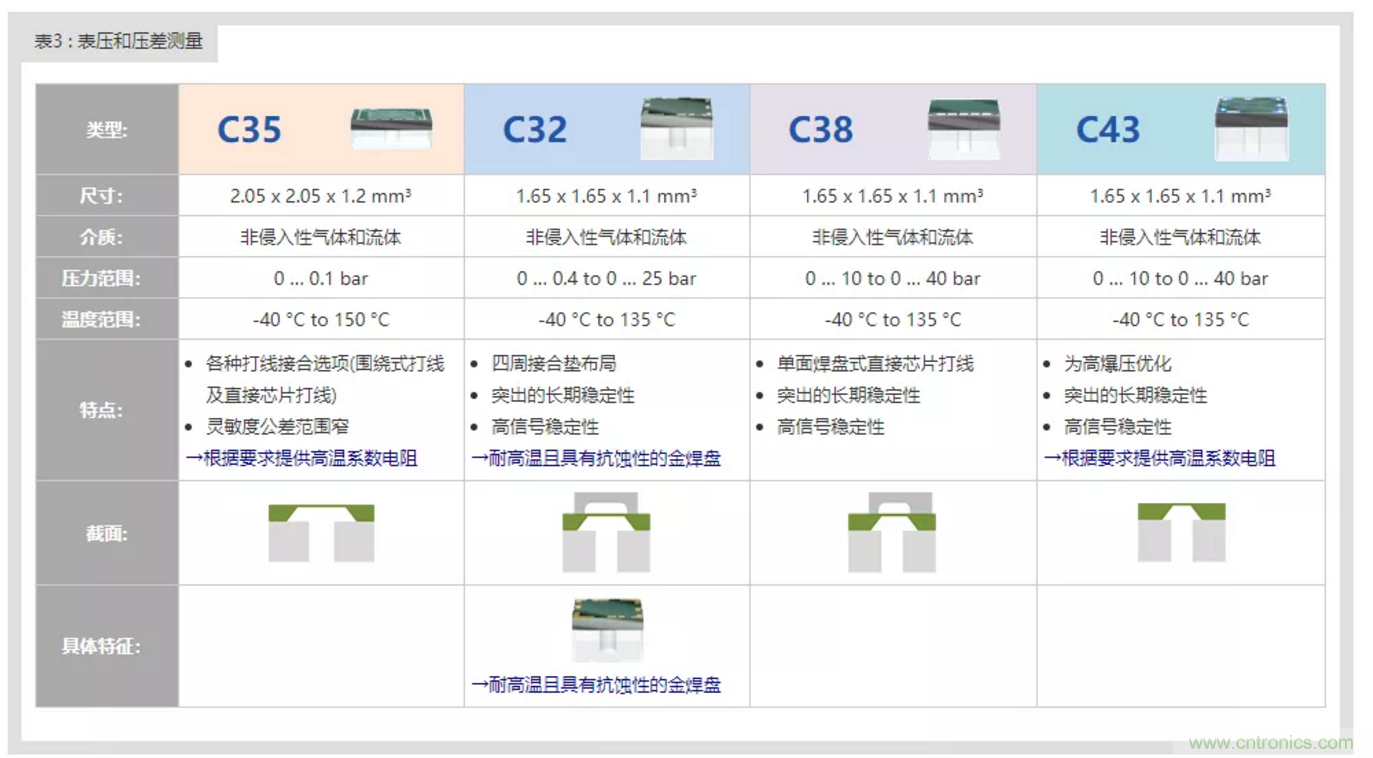

表压和压差测量

表压或压差测量测量前侧和背侧之间的差异。较高的前侧压力引起的压差导致输出信号的正变化。较高的背侧压力导致输出信号的负变化。

告别“黑白”,迎接“彩色”:看海康臻全彩重新定义全彩摄像机!

压力传感器模具的用途

告别“黑白”,迎接“彩色”:看海康臻全彩重新定义全彩摄像机!


免责声明:本文为转载文章,转载此文目的在于传递更多信息,版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题,请电话或者邮箱联系小编进行侵删。
