八个步骤做好Uber盒子,出门叫车一键搞定

发布时间:2015-12-09 来源:EDN电子技术设计 责任编辑:wenwei

【导读】我不知道你怎么样,但没有车的小编出门时除了公交,首选的出行方式就是Uber了。作为一个工作生活地点比较确定的人,家里、公司和购物中心是小编常打车的三个地方。而每次用Uber打车的时候,都需要拿出手机,选择需要服务等等……要是能有什么一键叫车工具就好了!

八个步骤做好Uber盒子,出门叫车一键搞定

当然,现在市面上还没有这样的工具并不代表我们不能拥有一个这样的工具,但我们有一双勤劳的双手,那就自己做一个吧。

第一步:工具和组件

八个步骤做好Uber盒子,出门叫车一键搞定

·Arduino Mega 2560

·1Sheeld

·按钮

·2个七段数码管

·LCD 2x16

·USB

·PCB

·15个330Ω电阻

·小型面包板

·线材等

·用作外壳的胶合板

第二步:Uber盒子

八个步骤做好Uber盒子,出门叫车一键搞定

Uber盒子的设计当然和你本身选择的其它材料有关,如果你使用的也是同样的LCD(70x25 mm)、数码管(12.5x19mm)和按钮(直径30mm),你可以下载Uberbox.ai文件作为盒子的切割标准。

第三步:测试LCD

当然,如果你确定你的LCD是完好的,这一步可以省略。

八个步骤做好Uber盒子,出门叫车一键搞定

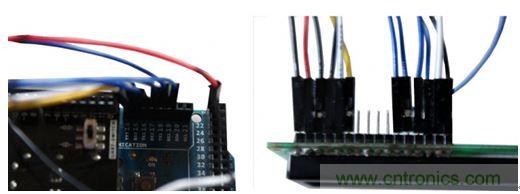

你可以按图上的连接方式和代码LCD_HelloWorld__.ino测试LCD以及相关的连接情况。

第四步:测试七段数码管

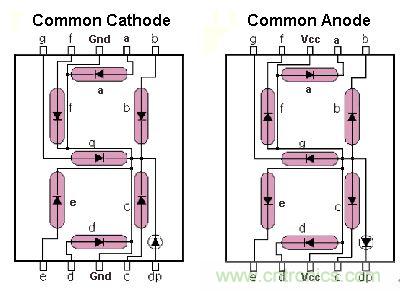

测试数码管,需要用到面包板。连接方式如下图所示:

八个步骤做好Uber盒子,出门叫车一键搞定

其中:

·a连接22,23脚

·b连接24,25脚

·c连接26,27脚

·d连接 28,29脚

·e连接30,31脚

·f连接32,33脚

·g连接 34,35脚

注意,每节数码管和Arduino的连接之间都需要串接一个330Ω电阻。

八个步骤做好Uber盒子,出门叫车一键搞定

测试代码为_2Digit_Segments.ino.

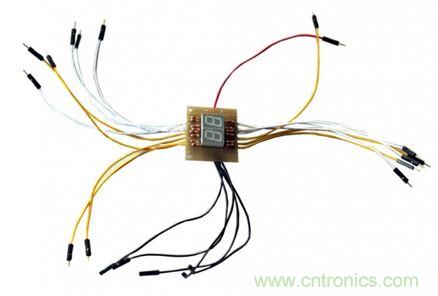

第五步:制作PCB板

测试完成之后就需要制作能够长时间使用的系统,这不用说了吧。

八个步骤做好Uber盒子,出门叫车一键搞定

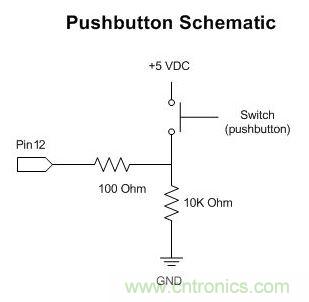

第六步:将按钮和第12脚相连

注意这里的引脚选择,对Arduino了解的用户其实也可以根据自己的需要自己定义引脚,但同时也需要对Arduino的代码进行修改。

八个步骤做好Uber盒子,出门叫车一键搞定


八个步骤做好Uber盒子,出门叫车一键搞定

第七步:接入Uber API

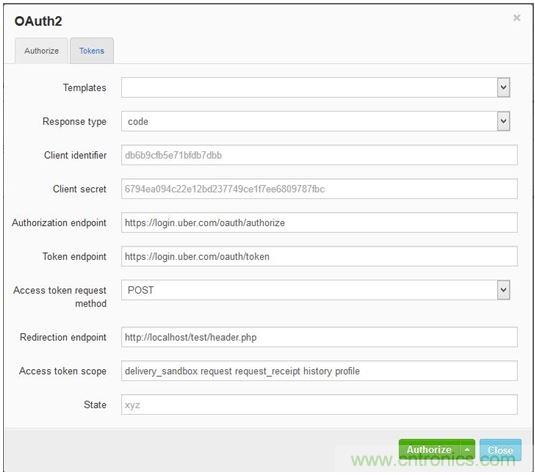

为了能够使用Uber,我们需要通过Uber的API接入我们的应用,所以你需要现在Uber的开发者网站上获取访问令牌(access token)。这里我们可以用到Sandbox服务。

八个步骤做好Uber盒子,出门叫车一键搞定

注:如果你使用的是火狐浏览器,推荐一个有趣的相关插件RESTClient,它能帮助你测试各种Web服务。

将以下内容添加到抬头:

Authorization

Bearer OAUTH2-KEY

Content-Type

application/json

获取产品ID

https://sandbox-api.uber.com/v1/products

{"start_latitude":"YOUR_LAT","start_longitude":"YOUR_LONG"}

命令执行的过程如下:

1. 发布

https://sandbox-api.uber.com/v1/requests

{"start_latitude":"YOUR_LAT","start_longitude":"YOUR_LONG","product_id":"PRODUCT_ID"}

2. 推送

https://sandbox-api.uber.com/v1/sandbox/requests/REQUEST_ID_FROM_PREVIOUS_REQUEST _RESPONSE

{"status": "accepted"}

3. 获取

https://sandbox-api.uber.com/v1/requests/SAME_REQUEST_ID

Arduino上需要配置的代码如下:

UberSandBox_Public.ino

UberMain_Public.ino

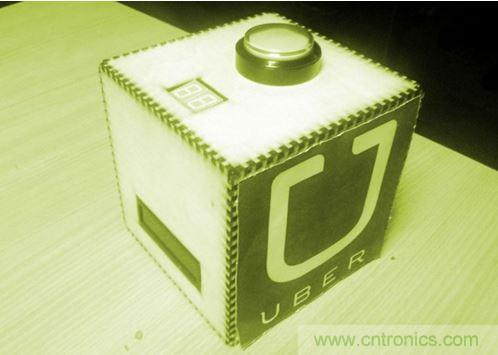

第八步:最后总装

八个步骤做好Uber盒子,出门叫车一键搞定

将各个部件装进盒子里面固定好。好了,可以在家叫车了。
