音频设备中的幻象电源

发布时间:2021-10-18 来源:WENTING WU 责任编辑:wenwei

【导读】音乐玩家常常会提到幻象电源这个专业名词,那么什么是幻象电源,它与普通电源有何区别?它出现在哪些场景呢?今天我们就来一起聊一聊幻象电源。



1. 幻象电源:



音乐玩家常常会提到幻象电源这个专业名词,那么什么是幻象电源,它与普通电源有何区别?它出现在哪些场景呢?今天我们就来一起聊一聊幻象电源。

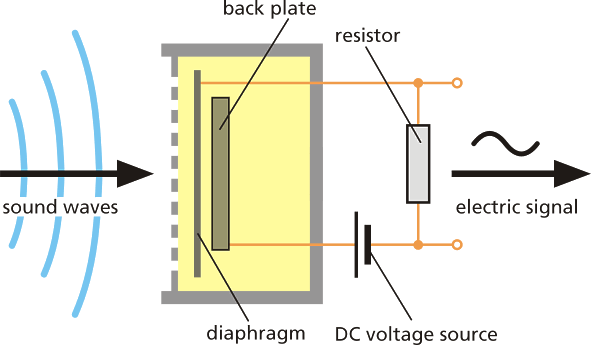

幻象电源通常是一个在XLR电缆的引脚2和3上运行的一个正电压(通常是从12V到48V),用于给电容式麦克风进行供电。使用“幻象”来描述这一特殊应用场景的电源,是因为音频信号和供电只需一根XLR电缆即可,不需要额外的供电线缆。



一般动圈式麦克风不会使用到幻象电源,专业电容式麦克风才会使用到幻象电源, 因为电容式麦克风输出阻抗非常高,幻象电源电路可以用来减少输出阻抗。



音频设备中的幻象电源



2. TI的幻象电源方案:



幻象电源通常有如下指标要求:



●     输入电压:5VIN/12VIN

●     输出电压:48VOUT

●     纹波<20mV

●     负载电流通常<60mA

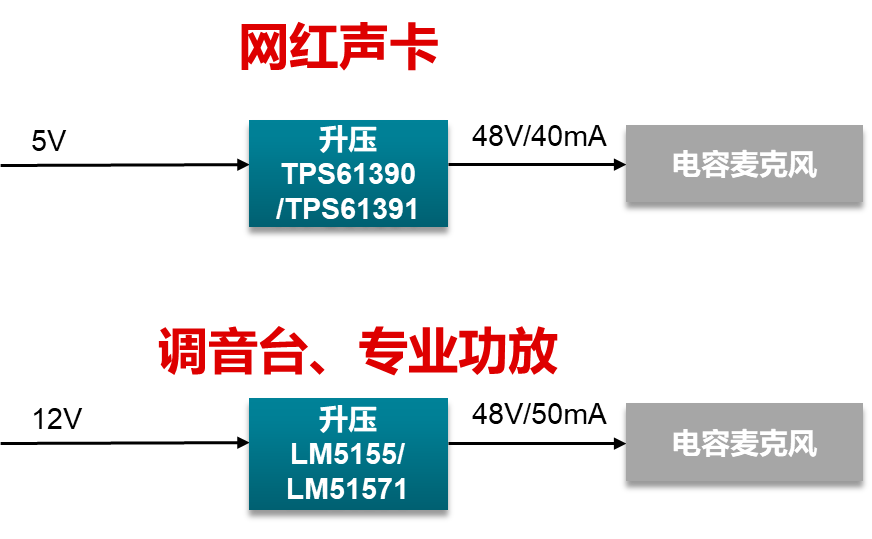

满足如上指标,TI有3个方案很适合在幻象电源设计中使用。



音频设备中的幻象电源

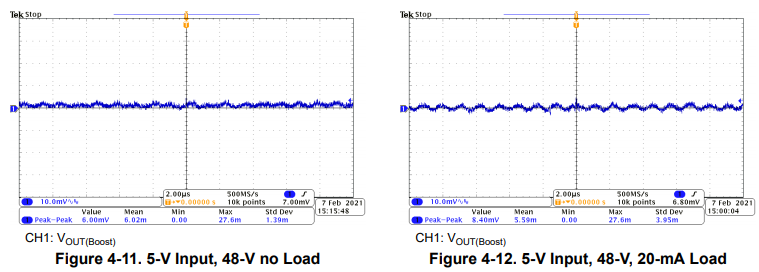

1)TPS61391集成电流镜的 85V 输出电压升压转换器。



TPS61390/TPS61391 芯片应用在网红声卡的幻象电源中,主要优点有:



●     集成电流监控和保护功能的单芯片解决方案

●     小尺寸:QFN 3 mm x 3 mm,使用0604电感即可

●     低输出纹波

●     快速过流保护的响应时间



音频设备中的幻象电源

音频设备中的幻象电源

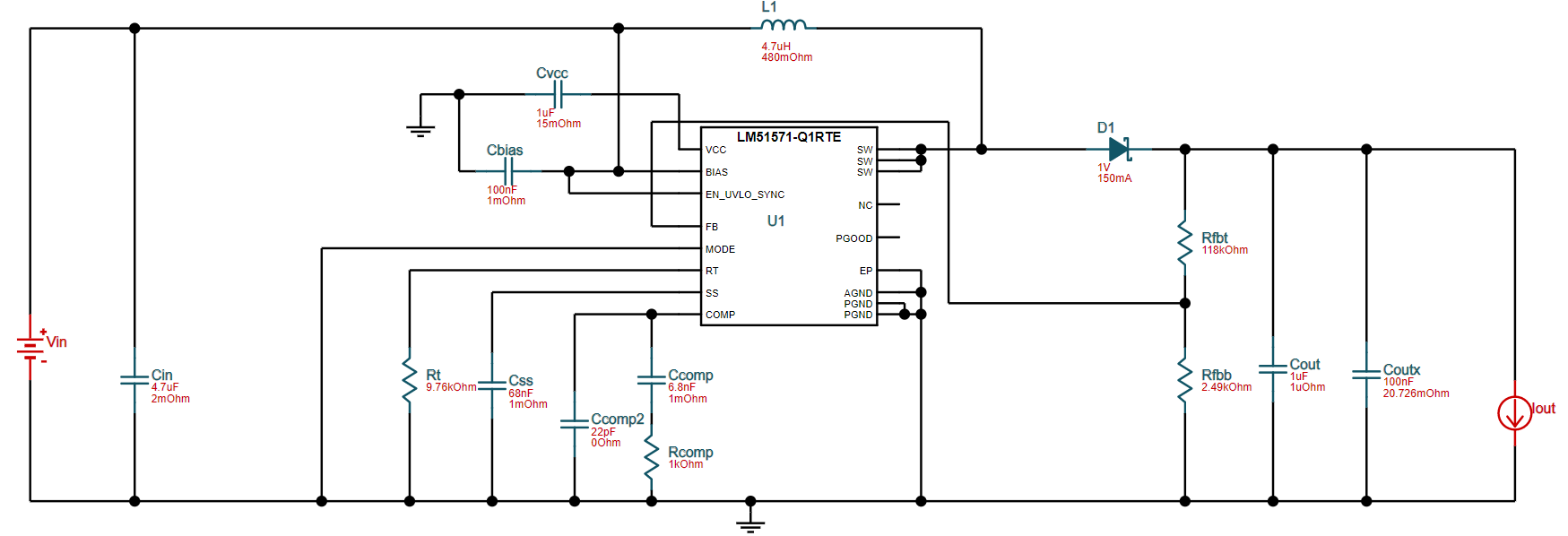

2)LM51571-Q1 采用双随机展频技术的 4A、50V、2MHz 宽输入电压升压、反激式和 SEPIC 转换器 (LM51571-Q1为车规级芯片,工业版本的LM51571会在今年3Q上线TI官网)



LM51571 芯片应用于12VIN的幻象电源中,主要优点有:



●     宽输入VIN

●     开关频率不在AM频段范围内

●     扩宽频谱以减小EMI

●     小尺寸:QFN-16 封装 (3mm x 3mm)

●     集成了MOS管以减小整体设计尺寸

●     低静态电流



音频设备中的幻象电源



3)LM51552MHz 宽输入电压、1.5A MOSFET 驱动器、非同步升压控制器



LM5155 芯片应用于12VIN的幻象电源中,主要优点有:



●     开关频率不在AM频段范围内

●     小尺寸:12pin-WSON 封装 (3mmx2mm)

●     低静态电流

●     低电流限制阈值以减小功耗损耗

●     允许同步实现高升压比

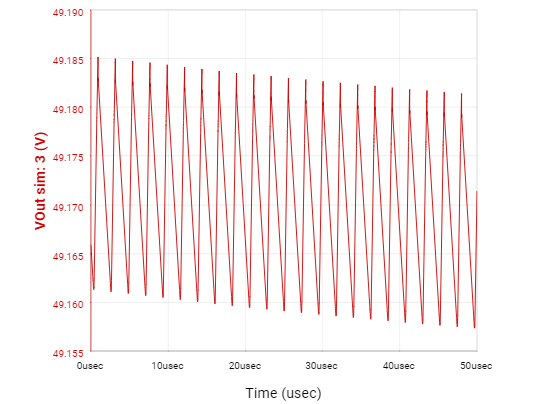

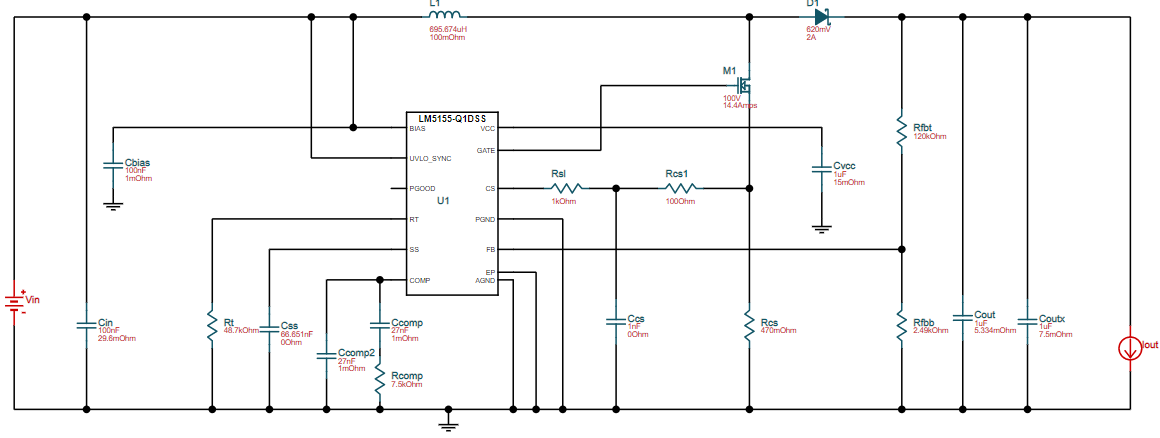

如下是VIN=12V, VOUT=48V, IOUT=20mA的参考电路及负载瞬态响应仿真。不加LDO的情况下,输出纹波为25.6mV。



音频设备中的幻象电源

音频设备中的幻象电源



 3. 其他相关链接:



●     48V 输出低噪声幻象电源参考设计https://www.ti.com.cn/tool/cn/PMP40871 (原理图,测试报告,BOM, GERBER&hellip;设计文件)

●     专业音频应用中生成负电源轨的方案https://e2echina.ti.com/blogs_/b/power_house/posts/53194
