使用二极管并联LDO
首先来看通过二极管并联LDO的电路图。采用二极管并联LDO连接方法，由于输出路径中有二极管，因此输出电压仅下降二极管正向电压（以下简称“VF”）的量。所以，要想得到预期的输出电压，需要采取诸如将二极管VF添加到LDO的输出电压设置值中等措施。另外，每个二极管的VF会有个体波动，而且还会因负载电流和温度而异，因此，无法期待精确的输出电压精度。

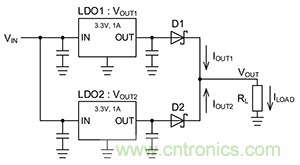

通过二极管连接两个LDO输出时的电路
如上一篇文章所述，这个电路也是由输出电压高的LDO供给电流，但由于流过的电流因二极管的VF而异，因此可以在一定程度上吸收两个LDO之间的电压差。输出电压的平衡关系可以通过以下公式来表示：
VOUT1－VF1（IOUT1）＝VOUT2－VF2（IOUT2）
VOUT1：LDO1的输出电压
VOUT2：LDO2的输出电压
VF1（IOUT1）：IOUT1的D1的VF
VF2（IOUT2）：IOUT2的D2的VF
例如，从图中可以看出使用3.3V、1A输出的LDO，且LDO1的输出电压比LDO2高1%时，各LDO供给负载的输出电流是如何分配的。
在负载电流为1A的节点，即使LDO的输出电压差仅为1%，但电流分配却有很大差异：LDO1为0.64A，LDO2为0.36A。

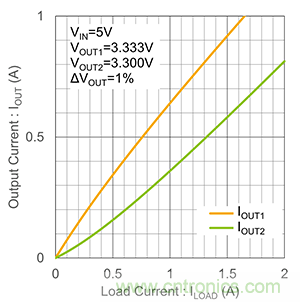

输出电压差为1%时的输出电流分配
接下来，图中给出了两个LDO间的输出电压差对输出电流的影响。

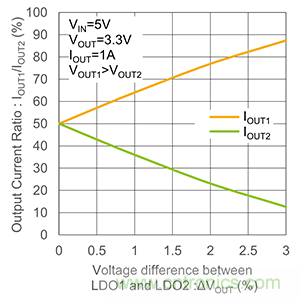

下图表示LDO1比LDO2的输出电压高时各LDO的输出电流之比。当两个LDO的输出电压完全相同时，输出电流的比率为50%（平均分配输出电流），但随着输出电压差的增加，电流比率的差也会随之增加。例如假设LDO1的输出电压波动＋1%、LDO2的输出电压波动－1%，则LDO1的电流输出为77%、LDO2的电流输出为23%，电流分配很不平衡。
输出电压差对输出电流比率的影响
从下图中可以看出当使用最大推荐输出电流值为1A的LDO时，LDO间的输出电压差对LDO并联电路的输出电流的影响。
如果LDO之间完全没有电压差，则两个LDO的输出电流相等，因此可以输出2A（1A+1A）的电流。但随着LDO输出电压差的增加，能够输出的电流值越来越小。在LDO1的输出电压波动＋1%、LDO2的输出电压波动－1%的条件下，使用最大推荐输出电流值为1A的LDO时，当两个LDO中的一个达到1A时该LDO将达到最大输出状态，因此相对于2A的输出电流能力，最多只能输出1.37A的电流。

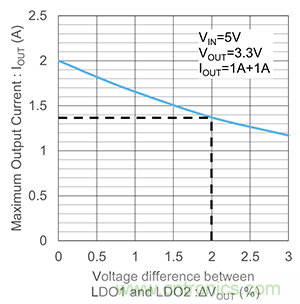

输出电压差对最大输出电流的影响
最后请看负载调节图表。
与LDO输出相比，输出电压下降了二极管VF的量，并且二极管VF随负载电流的增加而增加，因此输出电压进一步降低。
除了各LDO本来就有的负载调节器之外，二极管VF的影响也很大，而且输出电压的变化也很大，因此，如前所述，负载调节器并不理想。

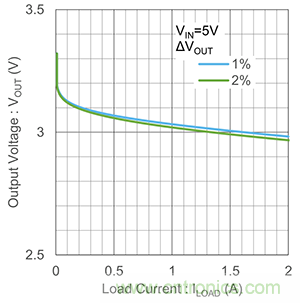

负载调节
下一篇文章将介绍另一种方法：使用镇流电阻进行LDO并联。
关键要点:
・在使用二极管进行LDO并联的方法中，由于输出路径中有二极管，因此输出电压会下降二极管VF的量，因此需要采取在LDO的输出电压设置中添加VF部分等相应的对策。
・每个二极管的VF存在个体差异，而且还会因负载电流和温度而异，因此，无法期待精确的输出电压精度（负载调节器）。
・尽管使用二极管可以缓和输出电压差的问题，但无论如何，由于两个LDO的输出电压存在压差，各LDO的输出电流分配还是具有很大波动。
