基于电感器的开关架构电源有3中常见的拓扑结构，分别是BUCK降压电源、BOOST升压电源以及BUCK-BOOST负压电源，今天介绍的第4中拓扑——4开关BOB电源，在手机、汽车、嵌入式等领域都有广泛应用，它的基本工作原理是怎样的呢？有什么优势呢？
一. 4开关拓扑
4开关BOB电源全称是BUCK or BOOST升降压电源，顾名思义，既可以降压，又可以升压，兼容BUCK和BOOST电源的功能。

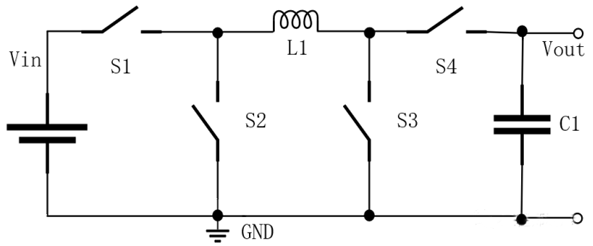

下图是4开关BOB电源的拓扑示意图，4个开关带一个电感，通过控制开关的导通、断开的不同状态来衍生出不同的电源架构。
二. 降压模式

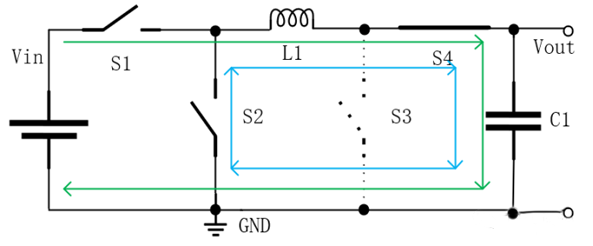

当S4处于常闭、S3处于常开状态时，反复开关的管子是S1和S2，这就构成了BUCK降压结构。下图就是BUCK的结构，有S1、S2两个工作管子，这种BUCK被称为同步BUCK，效率会高一些。有两种工作周期，1：S1闭合、S2断开，对电感L1充电，见下图绿色曲线；2：S1断开、S2闭合，电感对负载放电，见下图蓝色曲线。

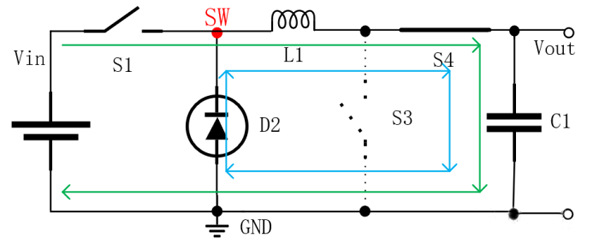

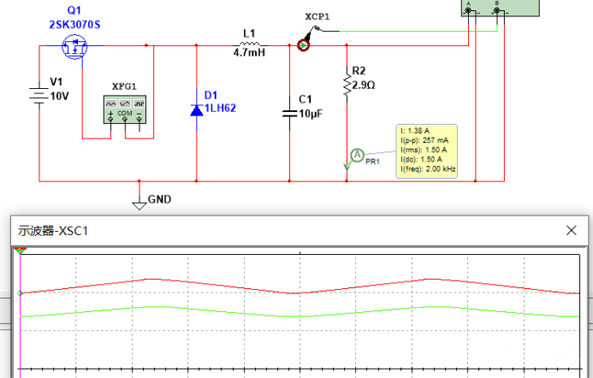

将上图中的S2代替为二极管也可以起到降压作用，然而效率会降低一些，二极管会消耗一部分功率，这种结构被称为非同步BUCK，只有S1一个管子动作。当S1闭合时，对电感L1充电，见下图绿色曲线；当S1断开时，电感L1通过负载——>二极管D2进行放电，见下图蓝色曲线。

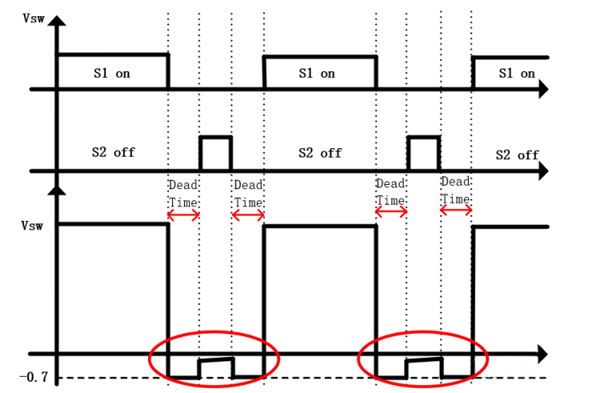

对于非同步BUCK，如果在上图中SW点开关节点位置测量电压，会发现一个奇怪的负电压，如下图红色圈圈中那样，这是因为二极管需要有一个导通低电压，一般是0.7V，就刚好出现这个小小的负电压。
三. 升压模式

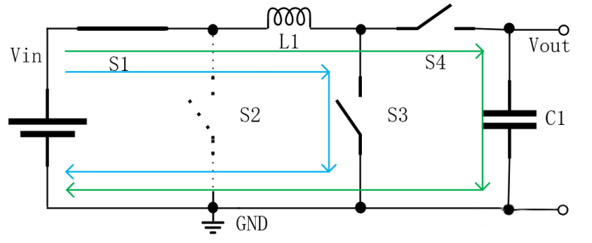

当S1处于常闭、S2处于常开状态时，反复开关的管子是S3和S4，这就构成了boost升压结构。下图就是BOOST的结构，有S3、S4两个工作管子，有两种工作周期，1：S3闭合、S4断开，对电感L1充电，见下图蓝色曲线；2：S3断开、S4闭合，电感对负载放电，见下图绿色曲线。

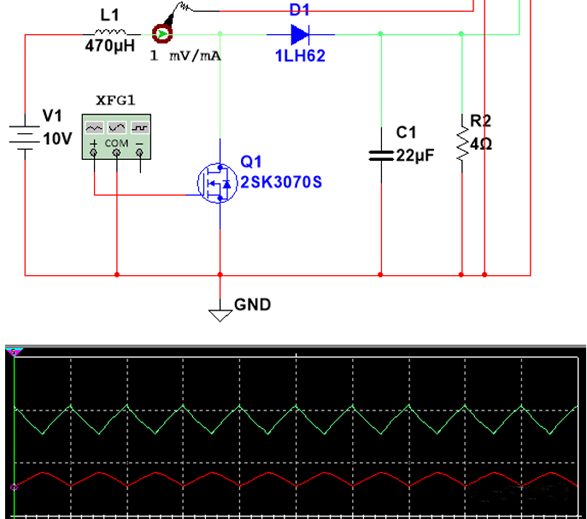

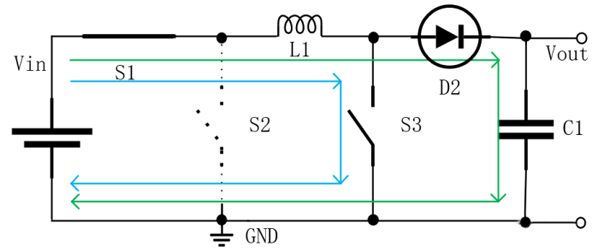

同样地，也可以把S4代替为二极管，依然实现升压结构。
总而言之，4开关架构电源，通过对开关进行配置，可以自由工作在降压或者是升压的模式。
四. 为什么需要BOB？
我们为什么需要BOB电源，这种电源有什么优势？

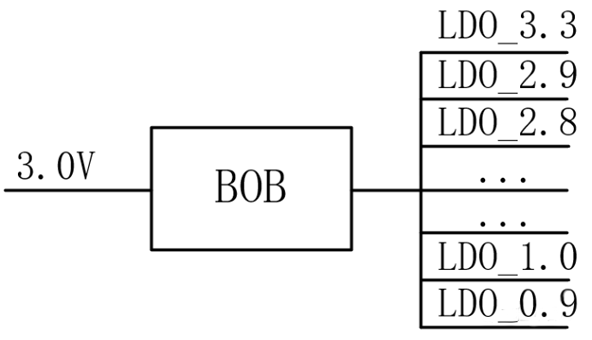

有一些对于电源噪声要求比较高的场合，我们倾向于使用低噪声的LDO，LDO的输入一般通过开关电源提供，最典型的架构是BUCK+LDO或者是BOOST+LDO。为了达到对电源的高效利用，电源系统中往往一个开关电源后面会接多路LDO，见下面示意图，比如开关电源的输入是3.0V，需要搭配多种LDO电源。
有同学会说，为什么不直接用一个BOOST声压电源来覆盖这么多种电源需求呢？

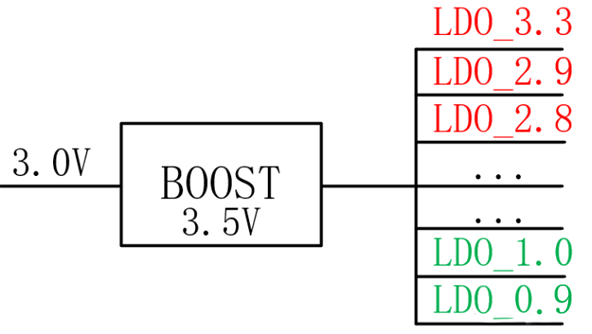

如果使用BOOST这种一刀切满足所有LDO要求的方法，假如高电压的负载没有工作时，见下图红色部分，依然使用BOOST的话，绿色LDO会额外增加功耗，因为LDO功耗与输入和输出的压差成正比。对于下图中，BOOST输出是3.5V可以满足所有LDO的需求，但是在3.3/2.9/2.8等LDO关闭时，BOOST继续输出3.5V的话，就会给LDO带来额外功耗，LDO1.0的功耗是(3.5-1.0)*Io（Io是LDO的负载电流），无论怎么降低BOOST的输出电源，它也不会低于3.0V。
不要小看这些功耗，对于移动嵌入式等产品而言，续航就是生命！

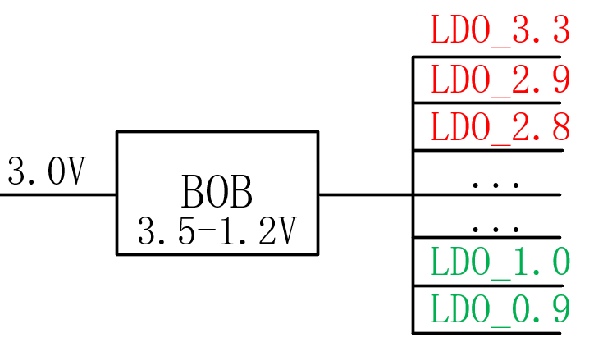

所以，升降压电源就给我们带来了更好的选择，假如高电压LDO没有工作时，升降压电源可以通过BUCK模式降低自己的输出到1.2V，这样的话LDO的功耗就会大大降低，
（(1.2-1.0)*Io）/（(3.5-1.0)*Io）=8%，这种架构的功耗只有原来功耗的8%，收益很明显，当然实际的功耗收益和负载的工作状态息息相关。
以上就是4开关电源的工作原理，你学废了吗？
