【导读】当10MHz正弦波的电源抑制比（PSRR）下降20dB，输出信号总谐波失真（THD）将恶化10倍！高频开关电源的百mV级纹波、LDO基准源的μV级噪声，甚至PCB地弹效应，都可能在输出频谱上产生-60dBc的杂散。本文揭示三类电源噪声（低频纹波/高频开关/地回路干扰）的耦合路径，并提供从芯片级到系统级的七重净化方案，助您将电源噪声压至<3μV RMS。
电源噪声的致命影响
当10MHz正弦波的电源抑制比（PSRR）下降20dB，输出信号总谐波失真（THD）将恶化10倍！高频开关电源的百mV级纹波、LDO基准源的μV级噪声，甚至PCB地弹效应，都可能在输出频谱上产生-60dBc的杂散。本文揭示三类电源噪声（低频纹波/高频开关/地回路干扰）的耦合路径，并提供从芯片级到系统级的七重净化方案，助您将电源噪声压至<3μV RMS。
一、电源噪声耦合的三条路径
▶ 传导干扰（0-100kHz）
●典型表现：工频纹波调制输出幅度，产生100Hz/120Hz边带
●案例：±15V开关电源的100mV纹波，使1kHz正弦波THD升至0.5%
▶ 辐射干扰（100kHz-10MHz）
●发生机制：电源平面与振荡回路的容性耦合
●数据：10cm未屏蔽线缆引入30mV噪声，杂散抬升40dB
▶ 地弹噪声（>10MHz）
●致命点：高速数字电路通过共享地阻抗污染模拟地平面
●实测：FPGA工作时地弹噪声达50mV，导致输出相位抖动±0.5°
二、芯片级降噪：从LDO到基准源

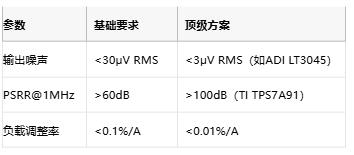

1. LDO选型黄金法则
创新设计：
●两级级联LDO：TPS7A4700(±15V)→LT3045(5V)，PSRR提升40dB
●后级RC滤波：10Ω+100μF组合，100kHz噪声衰减30dB
2. 基准源噪声粉碎技术
●带隙基准优化：
●曲率补偿技术降低1/f噪声
●双极型结构实现0.8ppm/℃温漂
●超低噪声方案：
text
REF6041(0.4μVpp) → 缓冲器OPA188 → 二阶低通滤波(截止0.1Hz)
●输出噪声：<0.1μVpp（0.1-10Hz）
三、电路级净化：滤波与隔离

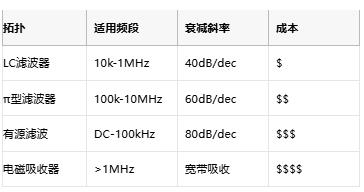

▶ 电源滤波架构对比
实战方案：
●开关电源输出：
●47μF陶瓷电容 → 共模扼流圈(100mH) → 10Ω+100μF RC
●1MHz噪声衰减80dB
●振荡器供电支路：
●铁氧体磁珠(600Ω@100MHz) + 10μF钽电容 + 1nF NPO电容
▶ 电池供电的终极净化
●锂电池直驱优势：
●噪声基底<2μV RMS（0.1-100Hz）
●无开关频率干扰
●四重保障设计：
1. 钛酸锂电池（2.4V）经LDO降压
2. 并联超级电容（10F）抑制负载瞬变
3. 铜箔屏蔽层包裹供电线路
4. 磷酸铁锂辅助电池专供基准源
四、PCB布局：地平面分割的艺术
1. 分层策略
text
Layer1：信号走线
Layer2：完整模拟地平面
Layer3：电源分割（数字/模拟分区）
Layer4：数字地平面
关键点：模拟/数字地单点连接（用0Ω电阻或磁珠）

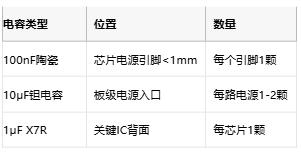

2. 去耦电容布局黄金法则
错误案例：
去耦电容距离芯片>5mm → 等效电感增加20nH → 100MHz阻抗增大10倍
五、前沿技术：从硅基到量子
1. 基于GaN的静音开关电源
● EPC2065 GaN FET：
● 开关频率提至10MHz
● dV/dt降低50%
● EMI频谱峰值下降30dBm
2. 低温超导电源系统
● 超导磁储能（SMES）：
● 电流纹波<0.01ppm
● 4K环境下为量子计算提供电源
● 实测数据：
● 10MHz正弦波相位噪声：-190dBc/Hz@1MHz偏移
结语：纯净电源的量子级追求
电源噪声抑制已从“mV级粗放控制”迈入“μV级精密调控”时代。当6G太赫兹通信要求载波相位噪声低于-180dBc/Hz，当量子传感器需pW级供电稳定度，电源净化技术正经历三大跃迁：
1. 材料革命：GaN-on-Diamond器件将LDO噪声压至0.5μV RMS
2. 结构创新：3D堆叠供电使去耦电容距离缩至50μm
3. 算法赋能：AI实时噪声谱分析+动态补偿
未来五年，融合超导储能的量子电源系统将把噪声基底推至nV级，为高纯正弦波发生器插上颠覆性翅膀——当电源噪声低于信号本身的热噪声极限，测量精度的边界将由物理定律而非电路设计决定。
