一、核心技术演进：从基础驱动到闭环控制
1. 基础驱动方式的技术局限
早期步进电机驱动采用高低压驱动和单电压驱动等简单方案，存在明显的效率与性能瓶颈：
●限流电阻发热：功率管工作在线性区，能量损耗高达系统总功耗的35%，需额外散热装置
●电流阶跃突变：相电流从零瞬间跃升至额定值（如3A），导致转矩脉动（>15%）和机械噪声
●低速振荡：转子在步进位置反复摆动，影响精密定位稳定性
2. 细分驱动的革命性突破
恒流斩波与脉宽调制（PWM）技术的应用解决了电流波形控制难题：
●微步控制原理：通过调节绕组电流阶梯（如10细分下电流按0.3A阶梯变化），使步距角缩小至传统模式的1/10甚至1/1009
●正弦电流波形优化：采用空间矢量脉宽调制（SVPWM） 生成相位差120°的三相正弦电流，转矩波动降至3%以下
●DSP实现高精度细分：以TMS320F28032为例，通过硬件加速Clark/Park变换，将计算时间压缩至5μs，支持每转10,000步的精细控制
3. 闭环控制的性能跃升
借鉴伺服控制技术，步进驱动器实现开环到闭环的跨越：
●无传感器位置估算：通过反电动势检测或电流纹波分析实时跟踪转子位置，避免丢步
●FOC（磁场定向控制）应用：在d-q坐标系下控制id=常数、iq=0，实现匀速旋转与转矩解耦
●集成编码器反馈：支持增量式/SSI编码器，定位精度达±0.05°（较传统1.8°提升36倍）

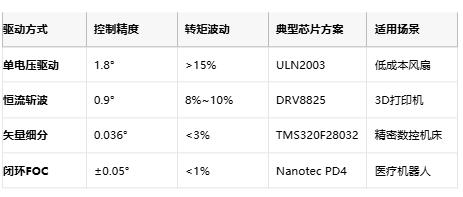

表：步进电机驱动技术代际对比
二、国产创新突破：高集成与低振动设计
1. 全集成驱动芯片
国内企业通过“预驱+MOS+保护”单芯片化大幅提升系统可靠性：
●功率密度跃升：士兰微SD20C60在3×3mm封装内集成60V/20A MOSFET，功率密度达国际竞品2倍
●硬件保护加速：过流保护（OCP）响应时间≤1μs，较分立方案提速5倍，彻底规避MOSFET烧毁风险
●车规级认证：芯洲科技SCT2430通过AEC-Q100 Grade 1认证（-40℃~150℃），失效率<1ppm
2. 振动抑制技术创新
常州创伟电机专利技术（CN119070537B）通过结构优化与材料革新攻克振动难题：
●定子齿形修正：采用斜极设计抵消齿槽转矩，降低径向电磁力波动
●阻尼材料应用：转子填充复合硅胶，吸收高频振动能量
●动态电流补偿：基于Logistic增长方程模型调频调压，低频段自动降低电流供给
三、设计挑战与工程解决方案
1. 加减速控制优化
步进电机启停阶段易出现失步与过冲，需针对性设计控制曲线：
●指数-台阶复合加速：初始阶段采用指数曲线快速提升转速，达到目标频率80%后切换台阶模式密台阶加速
●定位转矩利用：减速过程仅用台阶模式，利用电机定位力转矩特性，以目标频率20%为台阶间隔，避免过冲并缩短减速时间30%
2. 电磁兼容性与散热设计
●PCB布局关键：
●功率回路面积最小化，避免高di/dt环路引发EMI
●驱动IC底部铺设2oz铜层并设置≥9个散热过孔，使θja≤40℃/W
●STO（安全转矩关闭）：新增硬件关断路径，满足ISO 13849功能安全要求
四、应用场景与国产化进程
1. 多领域渗透
●医疗设备：闭环步进驱动药物输送系统，剂量误差<0.1%（如胰岛素泵）
●半导体制造：低振动电机用于光刻机掩模台定位，步进分辨率0.036°
●智能家居：单芯片方案（如EG2132）驱动窗帘电机，待机功耗<10μA
2. 国产替代现状
●消费电子领域：国产份额超70%（雷赛、鸣志电器主导）
●高端市场瓶颈：车规级高压芯片（>100V）仍依赖TI/英飞凌；ASIL-D级方案尚未突破
五、未来趋势：智能化与融合创新
●AI预测控制：通过电流纹波分析负载特性，动态调整细分系数与电流环参数
●第三代半导体集成：瞻芯电子开发120V SiC驱动模块，开关频率提升至200kHz，效率>98%
●一体化FOC驱动器：如Nanotec PD4支持EtherCAT总线的无传感器闭环控制，集成300W/6A输出
结语：精度与可靠性的双重进化
步进电机驱动器的技术跃迁，本质是开环性价比与闭环高精度的融合创新。国产方案凭借全集成芯片（预驱+MOS+保护）、硬件级振动抑制（CN119070537B专利）及车规级认证（AEC-Q100）三大突破，已在消费电子与工业领域实现规模化替代。在选型策略上：
●成本敏感场景：优选国产细分驱动IC（如雷赛DM542），BOM成本降低40%
●精密运动控制：采用“DSP+闭环算法”架构（如TMS320F28032），支持0.036°分辨率
●功能安全要求：必须配置STO功能与ASIL-B认证（如Nanotec PD4）
随着AI控制算法与SiC功率器件的深度集成，步进驱动器有望在协作机器人关节驱动等高端场景重塑竞争力，开启“类伺服性能，步进价格”的新时代。
