【导读】I/O连接（输入/输出连接）作为工业自动化系统的“神经末梢”，承担着控制器与现场设备间数据交换的关键任务。在工业4.0背景下，I/O连接技术已从简单的信号传输演进为具备智能诊断、参数配置与设备管理的核心环节。
I/O连接（输入/输出连接）作为工业自动化系统的“神经末梢”，承担着控制器与现场设备间数据交换的关键任务。在工业4.0背景下，I/O连接技术已从简单的信号传输演进为具备智能诊断、参数配置与设备管理的核心环节。
其中，IO-Link作为首个国际标准的单点数字通信技术（IEC 61131-9），通过标准化三线制连接实现了传感器/执行器的智能化和柔性化配置。
01 技术定义与工作原理
IO-Link是一种点对点串行通信协议，基于标准化三线制非屏蔽电缆（最长20米）和M5/M8/M12连接器构建物理连接。
该系统采用主站-设备架构，IO-Link主站作为网关连接上层现场总线（如PROFINET、EtherCAT）与底层IO-Link设备。
IO-Link主站承担着承上启下的关键作用，它将来自现场设备的信号统一打包，并将过程数据与配置参数映射至上层总线通信中。
通信过程采用周期数据交换机制，每个通信周期可传输多达32字节的过程数据，同时支持非周期性的参数、诊断和事件数据传输。
IO-Link协议保留了传统I/O的简单性，同时增加了智能设备所需的配置、诊断和管理功能，实现了从“硬接线”到“软配置”的跨越。
02 四大技术优势
1. 布线简化与成本节约
IO-Link采用标准非屏蔽三芯电缆，替代复杂的多芯屏蔽电缆和专用总线。传统系统中，每个传感器都需要独立布线至控制柜，而IO-Link系统可通过主站和Hub组合，单主站最多连接256路信号，极大减少了布线工作量与线材成本。
2. 参数化与快速更换
IO-Link主站自动存储设备参数，当更换故障设备时，系统能自动下载参数至新设备，大幅减少停机时间。这使得操作人员无需在现场手动配置设备，提升了系统维护效率。
3. 丰富诊断能力
IO-Link支持值状态标识和事件报告，能提供远超传统I/O的详细诊断信息，包括设备故障、短路、断线、配置错误等。这些诊断数据为预测性维护提供了基础，提高了设备可用性。
4. 拓扑灵活与系统兼容
IO-Link支持星型、级联等多种拓扑结构，并能无缝集成到PROFINET、EtherCAT等主流工业网络中。这种现场总线中立性使系统集成商能在不同网络环境中重用同一IO-Link设备，降低项目风险与库存成本。
03 多元应用场景
IO-Link技术已在多个工业领域展示其价值：
●在汽车制造行业，IO-Link Hub能够接入现场数以万计的传统开关信号，并将这些信号集中到一根总线上，极大减少现场布线的难度与成本。
●食品包装领域在面对不同包装任务时，IO-Link能够实现开关信号的快速切换，增强产线整体的灵活性。
●在饮料罐装行业，当通信信号突然受到外界干扰断开时，控制罐装流体的执行器会在第一时间进入安全状态，防止安全事故的发生。
●基于STM32H5系列的低成本IO-Link主站方案显示，在工业物联网场景中，IO-Link作为工业4.0的最后一米技术，现已成为现场传感器与执行器的标准通信接口。
04 成本分析与元器件选型
IO-Link系统的成本主要由主站控制器、收发器芯片、Hub扩展模块和电缆连接器构成。
核心元器件选型要点：
●主控制器：需支持IO-Link协议栈，STM32H5/G0/G4系列凭借性价比成为热门选择
●收发器芯片：需符合IO-Link V1.1.4规范，传输速率支持COM3(230.4kbps)
●端口驱动：单端口输出电流不低于0.5A，支持短路保护
●拓扑扩展：考虑支持级联的Hub方案，最大化单主站端口利用率

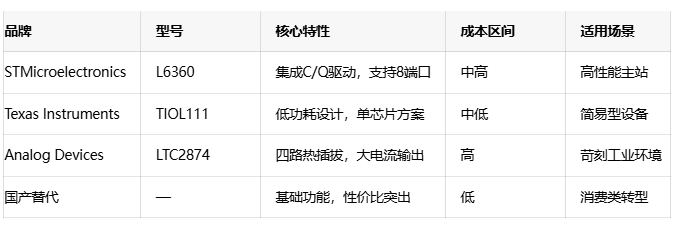

IO-Link主站芯片选型对比表
表：主要IO-Link芯片厂商产品对比（数据来源：各厂商技术手册）
05 国内外主要IC原厂及成本策略
国际品牌占据高端市场，TE Connectivity、Molex、Amphenol在高端连接器市场占据显著份额。
这些厂商提供全系列IO-Link解决方案，但价格通常比国产方案高30%-50%。
国内品牌如立讯精密、成都亿佰特等正在快速崛起，通过技术引进和产线升级，已具备替代进口的实力。
国产IO-Link芯片和解决方案的成本比国际品牌低约20%-40%，但在可靠性、一致性和温度范围等指标上仍有差距。
选型要则：
●性能平衡：不盲目追求高性能，根据实际传输速率(230kbps足够多数场景)、工作温度范围(-25℃~+85℃覆盖大多数工业环境)选择
●供货稳定性：优先选择有多源供货方案的芯片，降低供应链风险
●开发生态：考虑厂商提供的协议栈成熟度、参考设计完整性，缩短开发周期
●成本优化：采用“主站+级联Hub”架构平衡系统成本与性能
06 实际应用中的成本优化策略
在实际项目中，IO-Link系统的成本优化需从全系统角度考虑：
●采用基于STM32G0系列的低成本IO-Link级联HUB方案，通过二级级联扩展可显著降低单点成本。
●在满足技术要求的前提下，选择A类端口(三线制)而非B类端口(五线制)，可节省布线成本与连接器费用。
●利用IO-Link的自动设备更换功能，减少系统维护时间和备件库存，从全生命周期角度降低总体成本。
IO-Link技术作为工业自动化“最后一米”的标准解决方案，正随着国产芯片的成熟和生态系统完善，从高端应用向普通场景普及。未来，随着国内厂商在核心技术上的突破和产能提升，IO-Link有望在5年内成为工业传感器和执行器的标准接口，为智能制造提供更经济、更可靠的连接基础。
