该ULN2003V12是一款低功耗TI大受欢迎的7通道达林顿晶体管阵列ULN2003家庭升级。ULN2003V12下沉式驱动器提供低输出阻抗的驱动程序,最大限度地减少片上功耗。当驱动一个的典型12V的继电器线圈一个ULN2003V12消散高达12倍更低的功耗比同等ULN2003A。ULN2003V12驱动程序是引脚对引脚兼容,ULN2003的家庭类似封装的器件。

ULN2003V12支持3.3V至5V的CMOS逻辑输入接口,从而使它兼容广泛的微控制器和其他逻辑接口。ULN2003V12功能的改进,最大限度地减少来自外部驱动器的输入直流电流输入接口。ULN2003V12功能的输入RC缓冲电路,大大提高了其在嘈杂的工作条件下的性能。的ULN2003V12通道的输入具有内部输入上拉下拉电阻,从而使三态输入逻辑。还支持其他的ULN2003V12,如TTL和1.8V 逻辑输入电平有关详细信息,请参阅典型特性部分。

图1:ULN2003V12
图1:ULN2003V12

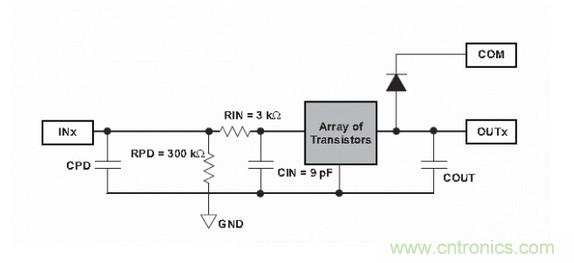

图中所示的,每一个输出的ULN2003V12设有一个内部的续流二极管,在一个共同的阴极配置在COM引脚连接。

在的ULN2003V12提供了灵活性,提高电流能力相结合,几个相邻通道并行。在典型条件下的ULN2003V12可支持高达1.0A的负载电流时,所有通道并联连接。ULN2003V12也可以使用在各种需要灌电流驱动器的其他应用程序。ULN2003V12是在16-pin SOIC和16引脚TSSOP封装。

特点

7声道高灌电流驱动器
支持多达上拉电压20V输出继电器
支持宽范围的高,低电压继电器和电感线圈
低输出VOL为0.6V(典型值)
每通道100mA(典型)灌电流在3.3V逻辑输入(1)
140毫安灌电流(典型值)时,每通道5.0V逻辑输入(1)
兼容3.3V和5.0V的微控制器和逻辑接口
内部免费续流二极管,电感踢回保护
输入上拉下拉电阻允许三态输入驱动器
输入RC缓冲到消除杂散Operationin的嘈杂环境
低输入和输出漏电流
易于使用的并行接口
ESD保护超过JESD 22
2kV的HBM,500V CDM
可在16-pin SOIC和TSSOP封装
