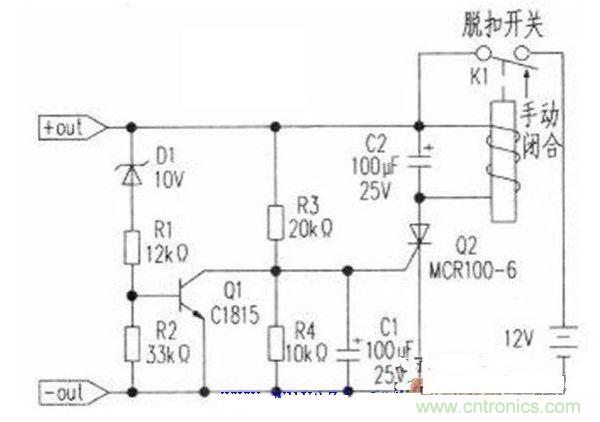

蓄电池过放电会造成极板酸化，影响蓄电池的正常使用寿命。为解决该问题，本文特意设计了一款微功耗蓄电池过放电保护电路,如下图所示，该电路具有极低的检测电流（检测电流≤l.lmA）、保护电路动作后不再消耗电能、抗干扰能力强等优点。当手动闭合脱扣开关Kl后，电路得电进入工作状态。首先因C1两端的电压不能突变，保持0V附近，02截止，当蓄电池电压>10.7V,稳压管D1导通，al饱和导通，Q2控制极因得不到触发电压而截止，K1不动作，蓄电池和后级电路处于闭合工作状态，当蓄电池电压可控硅Q2被触发导通，脱扣开关动作，断开后级负载电路。
