电路保护:电动机缺相保护电路原理分析

发布时间:2014-11-09 责任编辑:sherryyu

【导读】学电气的童鞋都会碰到电动机缺相的情况,但是如何去保护电动机缺相的情况呢?这必须要在彻底了解电动机缺相保护电路原理的基础上才能设计出相关的电路保护,你说对吧?

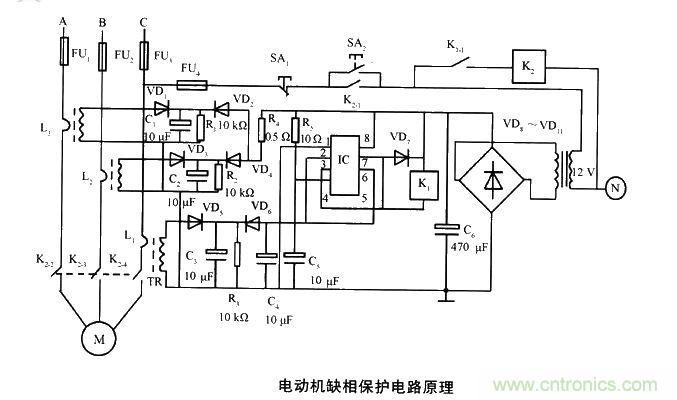

电动机缺相保护电路原理图:
电动机缺相保护电路原理图
M是三相电动机,A、B、C是三相供电线路,N是中线。L1、L2、L3是3个电流互感器。TR是供NE555工作的小功率降压电源变压器。由IC构成的单稳延时电路,是受三相电流互感器输出控制。K1是小功率继电器,用于控制交流接触器K2。SA1是手动断电按钮开关,SA2是手动通电按钮开关。C1~C5均为10 uF/25 V电容。C 4 7 0 pF/ 1 6 V。

正常情况下,SA2按通后Κ,吸动向M提供三相电。同时,IC加直流电源电压12 V,其2脚与4脚、6脚电位由于C5的充电而使电位上升,3脚与7脚输出低电平,K1吸动,K2也吸动。过0.1s左右,IC的2脚、6脚及4脚充电至高电平,K1和K2继续吸动,向M供三相平衡电。这时L1至L3初级分别流过三相电流,各自次级有输出电压,使IC的2脚与6脚保持高电平,因此保护电路不动作,不影响M正常运行。

如果三相供电只要有一相缺失时,L1至L3的次级相应有零电压出现。这样就会使IC的2脚与6脚始终为低电平,因此3脚与7脚输出高电平,使K1和K2相继释放,M断电得到保护。
