【导读】本篇文章介绍了一种在实际使用电压不足的情况下，对稳压二极管中限流电阻大小的选用方法，并在最后进行总结。希望大家在阅读过本篇文章之后，能够举一反三，应对相同的情况。
稳压二极管是一种在被电流击穿之前都能提供高电阻保护的器件。由于这种特性，经常被用作稳压器和电压基准元件来使用。本篇文章将要探讨的是稳压二极管当中的限流电阻的一种选用情况。当输入电压为16V，而实际使用的电压仅为12V时，如果只选择12V的稳压管，那么限流电阻如何选择?

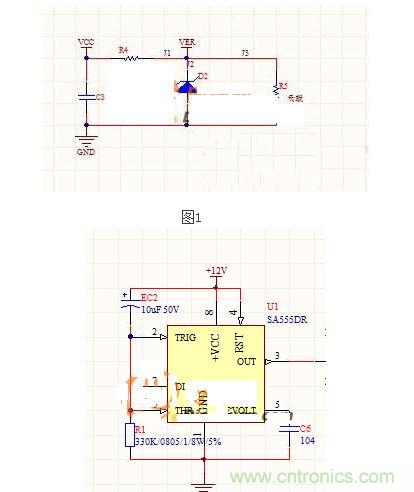

图2
电路如图1、图2所示。
如果不考虑稳压管的漏电流的话，那么R1的值最大为：(16-12)/0.005，将近800欧姆。
1、R1的选择，很明显，R1流过的电流就是负载(在这里是IC)的电流+流过稳压管的电流，IC的电流如果知道，那么加1-2mA作为R1的电流就可以了。这样就可以计算R1的阻值。
2、稳压管的损耗，就是稳压管稳压值乘以流过稳压管的电流，流过稳压管的电流就是流过R1的电流减去负载电流。
这里再进行一下总结。
R4 电阻大小及选择功率：R4=(VCC-VER)/I1=(VCC-VER)/(I2+I3)。
当流经稳压管电流最小时（一般稳压管最小工作在1-2MA，具体参照规格书），R4电阻达到最大。通常VCC是考虑最差情况下电压（如电压上升到17,8V）。
相反，当电阻取小时候，流经稳压二极管电流变大，不能超过最大稳压电流值。计算出最小限流电阻：R4值。
因此求得限流电阻的取值范围，及流经限流电阻的电流大小：
P=R4*I1*I1
稳压二极管功率选择：稳压二极管电流=I1电流大小-I3负载的电流大小。P=稳压电流*稳压电压值。
