【导读】三极管电路设计是我们每个入行的电子工程师必然会碰到的设计。因为我们经常需要用到三极管来进行电平转换，信号放大，控制各种功率器件。现在我们拿常见的LED灯珠控制电路来分析，你只要明白了其中的原理，就不再难计算三极管基极电阻了。

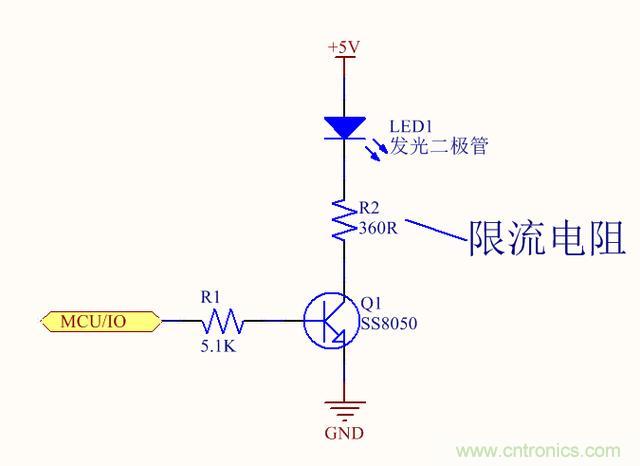

1,先来确定基本量
MCU/IO:控制信号多来源于MCU，因此多为3.3V电平（当然5V同理推算）
三极管 :SS8050
LED供电：取5V
未知量：R1,R2电阻值
（1）我们先来看下SS8050的几个基本参数
最大耐压Vceo=25V,足够应用于5V供电系统中；最大集电极电流Ic=1.5A,足够我们的LED灯使用。
三极管增益：
放大倍数最小基本都在50倍左右，我们取50倍计算。

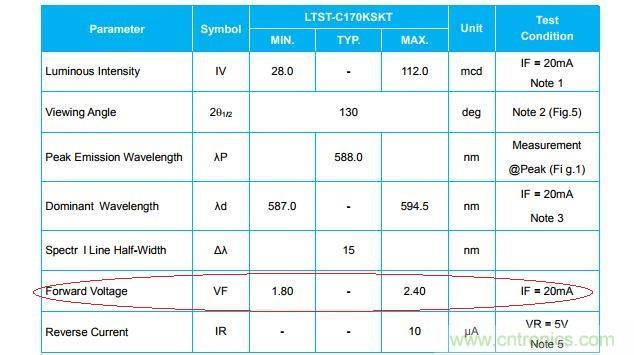

（2）再看一个LED灯珠（Φ5直径）的手册
从数据表可看出，当LED灯流过20mA时，灯的压降在1.8~2.4V之间。那我们设计的LED灯要流过多少电流呢？其实20mA的时候已经非常亮了，如果只是为了普通的指示，根据工程经验流过5~10mA就可以了,我们取10mA，LED灯压降约为1V。
2，计算电阻R1,R2
输入信号有了，放大倍数有了，流过灯电流有了，这时就只剩下两个电阻要选了。
（1）先算LED灯限流电阻R2阻值
公式解析：供电5V减去三极管饱和压降0.28V再减去LED灯发光时压降约为1V，得出值再除以流过LED灯的电流10mA,则为所需电阻值。当然了电阻取值大点小点只会微弱影响通过LED灯电流，发光度不会有明显变化，我们取360的电阻。三极管饱和压降差异不是那么大，基本在0.2~0.5V之间，0.3V居多。
（2）再计算基极驱动电阻R1值
注解：13K为计算出来的最小电阻值，但为了三极管可靠地进入饱和状态，我们取值尽可能比13K要小点。取5.1K，毕竟此时流入基极的电流13K或5.1K都非常小了，对损耗功率可以几乎不计，因此保险起见取小点电阻值也无防。
（3）电阻功率计算
功率都很小选个0805（1/8W）封装以上就可以。
只要懂得了三极管的放大原理，就不再难计算。
