大部分实验室都把直流电源当作恒压/恒流电源使用。记住，电源是一个回馈系统，可以实现特定参数的调节。在恒压条件下，电源的回馈控制回路可以调节电压。在恒流条件下，电源的回馈控制回路可以调节电流。



所以，当你使用CV/CC电源时，意味着电源在CV模式下运作，会根据可程序化设定的电压设置来调节恒压，直到负载消耗足够的电流，达到可程序化的电流设置。这种可程序设计的电流设置通常称为电流限制。一旦所提供的电流达到电流设置，电源会从CV模式切换为CC模式。在CC模式下，电源根据可程序化设定的电流值调节恒定电流，电压将开始下降，因为它已不再是被调节的参数。相反的，如果电源在CC模式下调节恒定电流，它会继续如此运作，直到负载两端电压爬升到设定值。然后电源将进行模式切换，由CC模式转换为CV模式。在CV模式下，电源将按照上述方式再次开始调压。



这里解释了一个常见问题：电源的CV或CC切换按钮在哪里？答案是：没有这种东西。因为电源模式是由负载电阻决定的。在高电阻或开路情况下，流经电源的电流非常小或者没有电流经过，电源为CV模式。与此类似，在低电阻或短路情况下，大量电流流经电源，电源处于CC模式（如图1）。

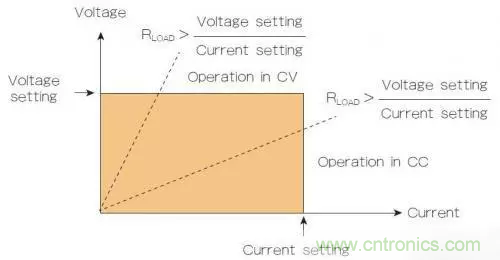

图1：直流电源的输出特性显示了驱动CV或CC模式的负载电阻（RLOAD）值

何谓优先模式？



我们介绍下一个概念：优先模式。除了CV和CC模式以外，电源还可同时具有电压优先和电流优先模式。优先模式控制电源的特性，在电压优先模式下，电源的电压控制回路具有优先权。当今市场上的大多数电源供应器仅具有电压优先功能，不能提供电流优先模式。事实上，这种情况非常普遍，大多数工程师甚至从来没有意识到还有其他优先模式存在，他们只是期望自己的CV/CC电源具有电压优先模式。



需要注意的是，优先模式与CV和CC无关，电压优先模式下的电源可以是CC或CV。同样的，电流优先模式下的电源也可以是CV或CC。优先模式只是定义了电源从CV切换到CC、或从CC切换到CV的行为。
