如何避免MLCC选料最容易犯的错?

发布时间:2019-08-08 责任编辑:xueqi

【导读】由于MLCC电容在PCB上的安装有一种特殊的工艺:环氧树脂安装,它与普通焊接工艺是不兼容的,所以需要在选料时特别注意。本文以TDK、Murata、Vishay Vitramon和Knowles四个厂商的MLCC产品为例,介绍了识别环氧树脂安装MLCC电容的正确方法,并指导工程师如何通过Digi-Key的网站快速筛选环氧树脂安装MLCC电容。

几乎所有的MLCC电容在PCB上都会采用回流焊工艺进行安装。然而,面对一些苛刻的环境以及汽车级的应用,可以使用另一种PCB安装方法:环氧树脂胶,而不是通过焊接“粘合”上去。

用于这种环氧树脂安装方法的电容器与普通焊接工艺不兼容。如果使用错误的焊接方法来焊接它们,会导致无法将MLCC正确安装到电路板上。在零件组装时, 如果这种错误的焊接方式没有被发现,可能会误导故障诊断或造成坏料。

并非所有MLCC电容的供应商都提供这种环氧树脂安装选项,如Digi-Key代理的原厂中,有四家提供该选项 - TDK, Murata, Vishay Vitramon和Knowles。

不幸的是,这些环氧树脂安装的电容器没有独特的零件编号形式,这使得很难将它们从焊接型电容器中挑选出来。相反,制造商通常将环氧树脂安装选项集成到他们的正常零件编号方案中,也就是说零件编号中通常只有一个字母表示这个重要的区别。如果不仔细看,可能就会找到错误的替代品。

1

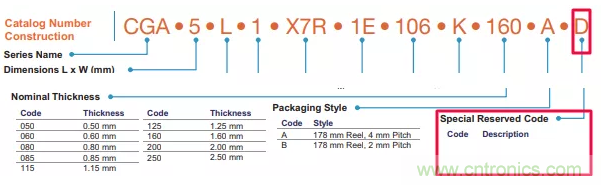

对于TDK的汽车级CGA系列的电容来说,环氧树脂安装的电容只在后缀上以一个字母"D"表示,这一般定义为“TDK内部代码”,并可以有其他字母如“A”、“B”、“C”、“E”等。


2

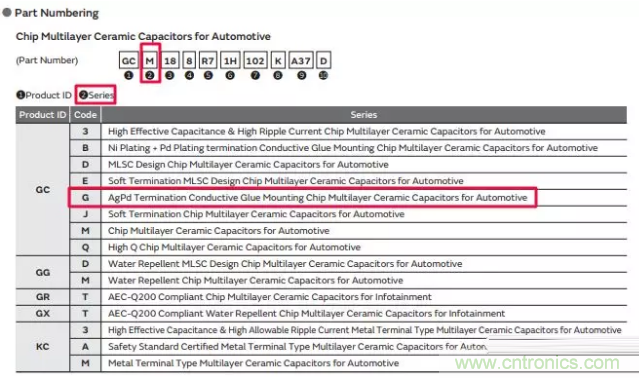

对于Murata(村田)的汽车级GCx系列的电容来说,环氧树脂安装的电容以零件编号中的第三个字母"G"表示,但这个选项没有提到"环氧树脂"一词。


3
对于Vishay(威世)的VJ系列的电容器,有两种不同的零件编号方案需要注意——老的和停产的零件编号方案将环氧树脂安装选项指定为“N”选项。


他们的新零件编号方案将环氧树脂的选项指定为“E”或“F”。

4

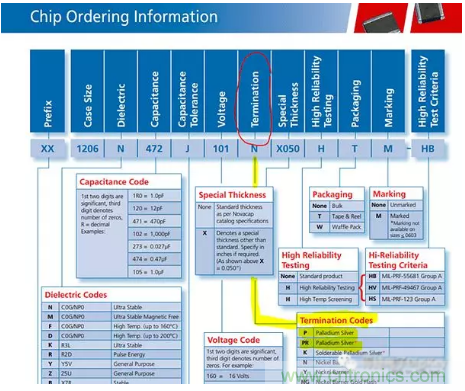

对于Knowles Novacap来说,它们的环氧树脂安装代码由“P”(非RoHS)和“PR”(RoHS)指定为“钯银”端子。

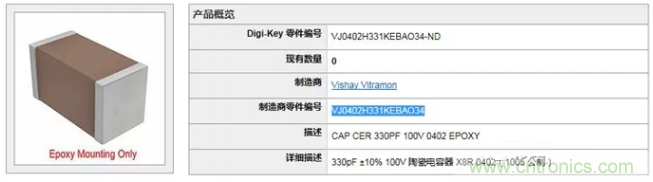

对于TDK、Murata 和 Vishay 产品,Digi-Key正在为这些环氧树脂安装的电容图片做特别的红色标记:

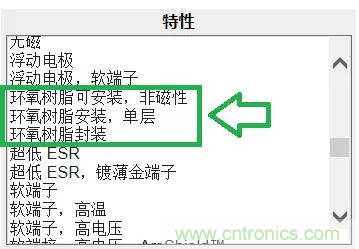

此外,有两种选择这些环氧树脂安装电容,或者过滤掉它们。若只选择环氧树脂安装选项,请在"特性"选项中选择环氧树脂,如下图所示:


这些特性标注表示环氧树脂可安装元件。

另外,也可以在搜索栏里直接搜索环氧树脂,如下面所示。


原创: Digi-Key
要采购焊接么,点这里了解一下价格!
