【导读】现在常用的电阻、电容、电感、二极管都有贴片封装。贴片封装用四位数字标识，表明了器件的长度和宽度。贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。一般说的贴片电容是片式多层陶瓷电容(MLCC)，也称独石电容。
一、电阻

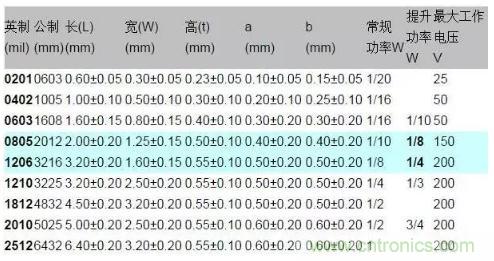

1)附表是贴片电阻的参数。
2)贴片电阻的封装、功率与电压关系如下表：
英制(mil) 公制(mm) 额定功率@ 70°C 最大工作电压(V)
0201 0603 1/20W 25
0402 1005 1/16W 50
0603 1608 1/10W 50
0805 2012 1/8W 150
1206 3216 1/4W 200
1210 3225 1/3W 200
1812 4832 1/2W 200
2010 5025 3/4W 200
2512 6432 1W 200
3)贴片电阻的精度与阻值
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，
J -表示精度为5%、
F-表示精度为1%。
T -表示编带包装
阻值范围从0R-100M
4)贴片电阻的特性
体积小，重量轻;
适应再流焊与波峰焊;
电性能稳定，可靠性高;
装配成本低，并与自动装贴设备匹配;
机械强度高、高频特性优越。
AXIAL - 两脚直插
AXIAL就是普通直插电阻的封装，也用于电感之类的器件。后面的数字是指两个焊盘的间距。
AXIAL-0.3 小功率直插电阻(1/4W);普通二极管(1N4148);色环电感(10uH)
AXIAL-0.4 1A的二极管，用于整流(1N4007);1A肖特基二极管，用于开关电源(1N5819);瞬态保护二极管
AXIAL-0.8 大功率直插电阻(1W和2W)
二、电容
1)贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF
无极性电容下述两类封装最为常见，即0805、0603;
英制尺寸 公制尺寸 长度 宽度 厚度
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1808 4520 4.50±0.40 2.00±0.2 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V
有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体如下：
类型 封装形式 耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
2)常用电容的标识精度级别
B+_0.1%
C+_0.25%
D+_0.5%
F+_1%
G+_2%
J+_%
K+_10%
M+_20%
N+_30%
3)各种贴片电容的特性
贴片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容
NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF至 1000PF 也能生产但价格较高 。
X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，耐压高，容量精度在10%左右，电容量一般在100pF～2.2F之间。
Y5V 此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。电容量范围较大，一般为1000pF～100F。
X5R容量小，体积小，适用于计算机、电源和汽车电路中退耦、输出滤波等应用。
钽电容 体积小、容量大、漏电流低、使用寿命长、综合性能优异，是最优秀的电容器，不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、功能稳定，而且能在许多为其它电容器所不能胜任的严峻条件下正常工作。广泛用于高频滤波像HI-FI系统。
三.电感
常见封装：0402、0603、0805、1206
封装 精度 Q值 频率(HZ) 允许电流(A)
0402 ±0.1nH 3 100 455
0405 ±0.2nH 5 25.2 350，315
0603 ±0.3nH 10 25 280，210
1005 ±3% 20 10 200
1608 ±5% 25 7.96 150
四.磁珠
磁阻大，专用于滤波。
1）贴片磁珠封装 允许电流(mA) 精度
0402,0603 3500
1005,1210 1500 ±5?
1608,2012 500 ±10?
201209 260 ±25%
321825 210
2)磁珠的阻值一般在10 -2000 频率在100HZ左右。
按作用可以分为整流二极管肖特基二极管稳压二极管
五.贴片二极管的标准封装
封装名字 对应尺寸(英制单位)
SMA <---------------->2010
SMB <---------------->2114
SMC <---------------->3220
SOD123 <---------------->1206
SOD323 <---------------->0805
SOD523 <---------------->0603
