【导读】充电电流表明电流通过一个理想的电容器。与充电电流相比，吸收电流有一个延迟过程，并且在低频范围内伴随有介电损耗、造成高介电常数电容器（铁电性电容器）极性相反并在陶瓷与金属电极界面上发生肖特基障垒。
因为电容器的电极之间是绝缘的，所以理论上电阻值是无穷大的。
然而，实际的电容器存在有限的电阻值，因为在绝缘电极之间有少量电流流动。
该电阻值称为“绝缘电阻”，单位用电阻［MΩ］或CR积［Ω･F］、［MΩ･μF］表示。
绝缘电阻行为

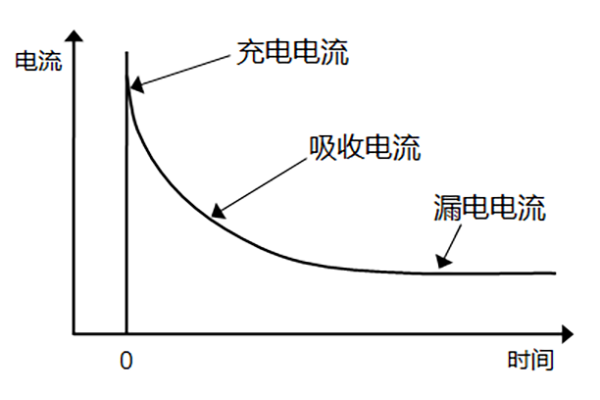

当直流电压直接施加在电容器后，突入电流（也称充电电流）的流量如下图1所示。随着电容器逐渐被充电，电流呈指数降低。
电流I(t)随时间的增加而分为三类（如方程（1）所示），即充电电流Ic(t)、吸收电流Ia(t)和漏电电流Ir。
I(t) = Ic(t) + Ia(t) + Ir ……方程（1）
充电电流表明电流通过一个理想的电容器。与充电电流相比，吸收电流有一个延迟过程，并且在低频范围内伴随有介电损耗、造成高介电常数电容器（铁电性电容器）极性相反并在陶瓷与金属电极界面上发生肖特基障垒。
漏电电流是在吸收电流的影响降低后，在一定阶段出现的常数电流。
因此，下述电流值随施加在电容器上的时间电压量而变化。这意味着，只有在指定电压用途下的定时测量才能确定电容器的绝缘电阻值。
独石陶瓷电容器的绝缘电阻表示当在电容器端子之间施加直流电压（无纹波）时，在设定时间（比如60秒）之后施加电压和漏电流之间的比率。
此外，充电电流、吸收电流、漏电电流无法明确区分。
绝缘电阻值的规定及单位
如上所述，绝缘电阻的单位表示为电阻［MΩ］或CR乘积［MΩ･F］。
CR乘积［MΩ･F］是标称电容和绝缘电阻的乘积。
根据产品编号，单位不同，请在各产品编号的详细规格表上确认。
CR产品绝缘电阻［MΩ］的计算方法［MΩ･F］
例如：CR产品为500Ω･F或更高，电容为1μF时
-> 500ΩF/1μF＝500MΩ以上
电容值越高，其绝缘电阻值越低。
其原因解释如下：考虑到独石陶瓷电容器可以看作是一个导体，根据施加在其上的电压和电流，利用欧姆定律可以计算出绝缘电阻。
绝缘电阻值R可以用方程（2）表示，导体的长度为L，导体的横截面面积为S，电阻率为ρ。
R = ρ･L/S ……方程（2）
同样，电容量C可以用方程（3）表示，独石陶瓷电容器两个电极之间的距离（电介质厚度）用L表示，内部电极的面积用S表示，介电常数为ε。
C ∝ ε･S/L ……方程（3）
方程（4）由方程（2）和方程（3）得出，由方程（4）可知R与C成反比。
R ∝ ρ･ε/C ……方程（4）
绝缘电阻越大表明直流电压下的漏电电流越小。一般情况下，绝缘电阻值越大，电路的准确性越高。
