远距离传输电能（例如在工厂内）并非易事。当然，电工可以在制造厂的任何位置将设备与电网连接。然而，这非常耗时且成本很高。
多年来，以太网供电(PoE)一直都是独立电网连接的替代方案。借助PoE，可以向设备提供高达71 W的功率（传输距离达到100米）。PoE使用Cat 5和更高规格的双绞线电缆，支持许多已布设以太网电缆的应用。
一种名为SPoE的PoE技术也适用于双线电缆，提供了一种新选择。利用SPoE，通过一根双线电缆就能传输高达52 W的功率。传输距离可长达1公里。许多工厂已将双线电缆用于4 mA至20 mA应用。同样可轻松用于SPoE。如果没有现有的布线，即使没有电工的帮助，也可以轻松添加新布线。
与PoE一样，SPoE既可传输数据，也能传输电力。这一点很重要，因为远程电子设备通常需要电源和数据连接。图1显示T1L PHY模块的情况。
图1.SPoE系统可传输高达52 W的功率。
如果仅传输电能，为什么要使用SPoE技术？SPoE是一项IEEE标准化技术，与来自各种不同制造商的SPoE硬件兼容，提供全面的系统遥测（用于监控能量传输状态、检测故障），并提供过压保护和接地环路隔离。
SPoE解决方案需要一个供电设备(PSE)控制器和一个受电设备(PD)控制器，前者是一种通过双线电缆传输电能的电路，后者从双线电缆接收能量。图1所示为点对点连接。也可以进行星形和菊花链连接。如果使用现有的电缆，则可以减少电路重新布线所需的成本和工作量。
PSE控制器通常是为多个通道（电缆）设计的。这对于为多个远程器件（即传感器）供电的系统至关重要。例如，ADI公司的LTC4296-1可以为五个负载供电（图2）。每条供电线可长达1000米。
图2.LTC4296-1 SPoE PSE控制器适合驱动多达五个通道。

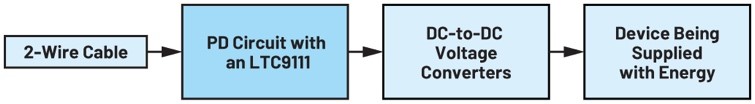

图3显示采用LTC9111的PD接收器电路的方框图。通过双线电缆供电。PD电路负责对线路传输进行分类和监控。通过分类确定电能传输的功率等级。如果运行的电气设备需要24 V或55 V以外的电压，则需要使用额外的DC-DC转换器。
图3.下游配备DC-DC转换器的PD。
除了SPoE，还有数据线供电(PoDL)技术。这两种技术非常相似。SPoE的工作电压为24 V或55 V，桥接距离可达1000米，而PoDL用于短距离（15米或40米）系统，工作电压为12 V、24 V或48 V。PoDL主要用于汽车领域和类似应用（如建筑设备）。SPoE主要用于工业环境。
借助一些巧妙的方式，即可通过双线电缆安全供电。这样就能实现大功率应用（如边缘智能），重用现有的工业设施布线还可降低成本。
（来源：ADI公司，作者：Frederik Dostal，电源管理专家）
