【导读】低压脉冲伺服方案与总线型伺服方案是当前主流的两种伺服控制技术，二者在控制原理、系统架构和应用场景上存在显著差异。本文将从性能对比及适用场景等方面展开分析，并推荐先楫HPM6P00低压脉冲伺服方案，方案整套代码开源可交付，更方便工程师设计开发相应方案。
摘要
低压脉冲伺服方案与总线型伺服方案是当前主流的两种伺服控制技术，二者在控制原理、系统架构和应用场景上存在显著差异。本文将从性能对比及适用场景等方面展开分析，并推荐先楫HPM6P00低压脉冲伺服方案，方案整套代码开源可交付，更方便工程师设计开发相应方案。
扫码可申请免费样片、源代码以及产品技术规格书

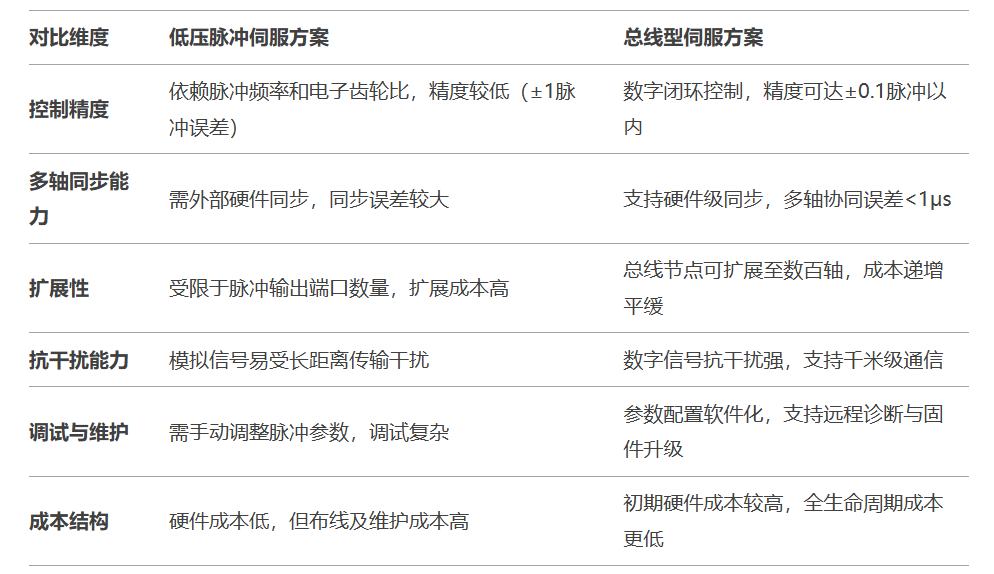

一、性能与功能差异分析
二、典型应用场景
1. 低压脉冲伺服方案的适用场景
低成本单轴设备：如小型送料机、包装机械、简易数控机床等，对成本敏感且轴数较少（≤4轴）的场景。
改造项目：传统设备升级时，兼容原有脉冲控制系统的过渡方案。
教学与实验：适用于培训场景，便于理解基础伺服控制原理。
案例：某包装机械厂商在封切工位采用脉冲控制伺服，通过PLC发送脉冲序列实现定长切割，系统成本降低30%
2. 总线型伺服方案的优势场景
多轴高精度协同：如工业机器人（6轴以上）、电子装配线、光伏串焊机等需严格同步的应用。
复杂运动控制：具备电子凸轮、位置锁存、高速位置比较等高级功能的场景。
智能化产线：支持工业物联网（IIoT）集成，实现数据采集与预测性维护的数字化工厂。
案例：某汽车焊装线采用EtherCAT总线伺服系统，64个伺服轴实现0.1mm级同步精度，节拍时间缩短15%。
三、实战方案
方案一：先楫HPM6P00低压脉冲伺服方案
方案基于先楫高性能MCU HPM6P00系列MCU开发，双核600MHz，1M flash，RISC-V内核，自主可控程度高，整个硬件电流执行周期仅需200ms，完全做到PWM占空比即时更新，大大提高了电流环的宽度，充分提升系统的快速响应和鲁棒性。方案支持0~72VDC输入，脉冲分频输出；支持RS485\RS232\CANFD\USB等丰富通讯方式，适用于数控机床、锂电、3C、太阳能、自动化产线、纺织等场景。
方案详细规格参数如下图：
方案二：先楫HPM6E00总线型伺服驱动器整机方案
先楫HPM6E00总线型伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。
方案特点
采用先楫半导体国产高性能MCU HPM6E80
- 主频600MHz，双核，性能超过 3390 CoreMark™ 和 1710 DMIPS
- 支持TSN、千兆工业以太网，支持Beckoff（德国倍福）授权的EtherCAT
- 硬件电流环，Σ∆ 数字滤波，各种编码器接口，包括旋变解码、多摩川、BISS等
- 4个2MSPS，16位高精度 ADC
- 32路100ps高精度PWM信号
支持COE、FOE+OTA等功能
完全开源的软件，包含CiA402、三环控制的源码
配套商用和开源主站：基于HPM6800
支持多种模式：CSP\CSV\CST\PP\PV\HM
完整的位置、速度、力矩三环控制
量产级的参考方案，能帮助客户快速进行产品设计和交付
支持第三方付费定制开发
扫码可申请免费样片、源代码以及产品技术规格书
